Реферат



№ 137306

Кла -с 421) 702

ceca

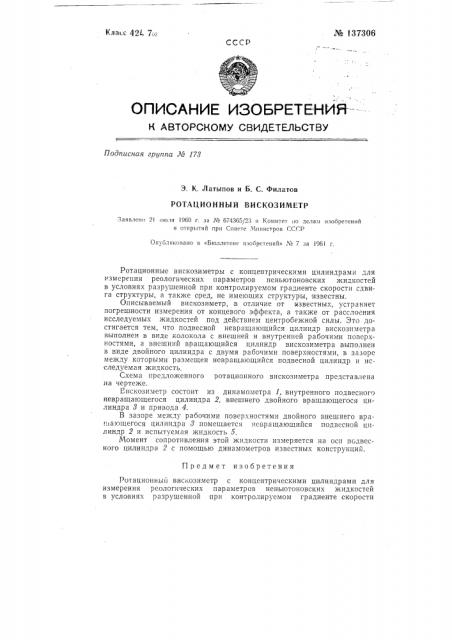

ОПИСАНИЕ ИЗОБРЕТЕНИЯ-К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная гриппа М 178

3. К. Латыпов и Б. С. Филатов

РОТАЦИОННЫМ ВИСКОЗИМЕТР

Завалено 21 июли !960 r аа М 674365/23 в Комитет ио делам изобретений и открнпий прн Совете Министров ССГР

Опубликовано в «Бюллетене иаобретеиий» М 7 аа 196l г.

Ротационные вискозиметры с концентрическими цилиндрами для измерения реологических параметров неньютоновских жидкостей в условиях разрушенной при контролируемом градиенте скорости сдвига структуры, а также сред, не имеющих структуры, известны.

Описываемый вискозиметр, в отличие от ызвестных, устраняет погрешности измерения от концевого эффекта, а также от расслоения исследуемых жидкостей под действием центробежной силы. Это достигается тем, что подвесной невращающийся цилиндр вискозпметра выполнен в виде колокола с внешней и внутренней рабочими поверхностями, а внешний вращающийся цилиндр вискозиметра,выполнен в виде двойного цилиндра с двумя рабочими поверхностями, в зазоре между которыми размещен невращающийся подвесной цилиндр и исследуемая жидкость

Схема предложенного ротационного вискозиметра представлена на чертеже.

Вцскозиметр состоит из динамометра 1, внутренного подвесного невращающегося цилиндра 2, внешнего двойного вращающегося цилиндра 8 и привода 4.

В зазоре между рабочими поверхностями двойного внешнего врацd,îùåãîcÿ цилиндра 8 помещается нсвращающийся подвесной цилиндр 2 и испытуемая жидкость 5.

Момент сопротивления этой жидкости измеряется на осп подвесного цилиндра 2 с помощью динамометров известных конструкций.

Предмет изобретения

Ротационный вискозиметр с концентрическими цилиндрами для измерения реологических параметров неньютоновских жидкостей в условиях разрушенной при контролируемом градиенте скорости

Редактор В. В. Хазова Тсхрсд А. Л. Сосина

Корректор И. П. Бронштейн

Поди. к ис и 26.3 -6! г

Зак. 4740

Формат бум. 70; l08 / „.

Тираж 750

ЦБТИ при Комитете по делам изобретений Jf открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

Обьсга О,l7 усл, и. и.!, сиа 8 коп. сдвига структуры, а также сред, не имеющих структуры, о т л и ч а ющийся тем, что, с целью устранения погрешности измерения от концевого эффекта и расслоения под действием центробежной силы жидкости, подвесной невращающийся цилиндр вискозиметра выполнен в виде колокола с внешней и внутренней рабочими поверхностями, а внешний вращающийся цилиндр вискозиметра выполнен в виде двойного цилиндра с двумя рабочими поверхностями, в зазоре между которыми размещен невращающийся подвесной цилиндр и исследуемая жидкость.
