Реферат



Изобретение относится к области станкостроения и может найти применение в щпиндельных узлах горизонтально-расточных станков с выдвижными ипинделями. Цель изобретения - упрощение конструкции шпиндельного узла при осуществлении фрезерования корпусных деталей за счет использования хода выдвижного шпинделя для силового замыкания его с полым uJПиндe- лем. На переднем торце выдвижного щпинделя 4 закреплена конусная втулка 6, а на переднем конце полого шпинделя 3 выполнена конусная поверхность 7. При перемещении выдвижного ил1инделя 4 от привода 5 в крайнее заднее положение конические поверхности втулки 6 и шпинделя 3 сопрягаются, осуществляя силовое замыкание шпинделей. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1) 4 В 23 В 47/00

Во Гг -:-.. ! !3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

I ° ф 9(ф.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3993901/25-08 (22) 23.12.85 (46) 15.02.88. Бюл. № 6 (71) Экспериментальный научно-исследовательский институт металлорежущих станков (72) Л. Ю. Непомнящий и И. 3. Шнеерсон (53) 621.952-229.2 (088.8) (56) Авторское свидетельство СССР № 580063, кл. В 23 В 47/00, 1975. (54) ШГ1ИНДЕЛЬНЫЙ УЗЕЛ ГОРИЗОНТАЛЬНО-РАСТОЧНОГО СТАНКА (57) Изобретение относится к области станкостроения и может найти применение в н пиндельных узлах горизонтально-расточ„„SU„„1373487 A 1

Hblx станков с выдвижными шпинделями.

Цель изобретения упрощение конструкции шпиндельного узла при осуществлении фрезерования корпусных деталей за счет использования хода выдвижного шпинделя для силового замыкания его с полым шпинделем. На переднем торце выдвижного шпинделя 4 закреплена конусная втулка 6, а на переднем конце полого шпинделя 3 выполнена конусная поверхность 7. При перемещении выдвижного шпинделя 4 от привода 5 в крайнее заднее положение конические поверхности втулки 6 и шпинделя 3 сопрягаются, осуществляя силовое замыкание шпинделей. 2 ил.

1373487

Формула изобретения

<ие2

Составитель И. Покрасова

Редактор В. Ковтун Техред И. Верее Корректор С Черни

Заказ 32818 Тираж 879 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, ж — -35, Раушскан наб., д. 4 5

Производственно-полиграфическое предприятие, г Ужгород, ул. Проектная, 4 I

Изобретение относится к станкостроению и может найти применение в горизонтально-расточных станках с выдвижными шпинделям и.

Цель изобретения — упрощение конструкции узла при осуществлении фрезерования

5 корпусных деталей, которая обеспечивается за счет использования хода выдвижного шпинделя для силового замыкания его с полым шпинделем.

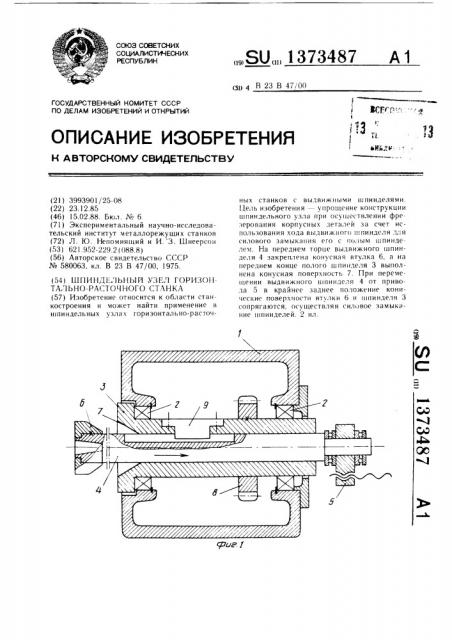

На фиг. 1 представлен шпиндельный 10 узел в разрезе с втулкой, имеющей наружную конусную поверхность; на фиг. 2— то же, с втулкой, имеющей внутреннюю конусную поверхность.

В корпусе 1 на подшипниках 2 установлен полый шпиндель 3 с приводом вращения (не показан) . В полом шпинделе 3 установлен выдвижной шпиндель 4, имеющий возможность осевого перемещения от привода 5. На переднем конце выдвижного шпинделя 4 закреплена втулка 6, имеющая наружную ил и внутреннюю поверхности. На переднем конце полого шпинделя

3 выполнена конусная поверхность 7, сопрягаемая с соответствующей поверхностью втулки 6. Для привода вращения полого шпинделя служит шестерня 8. Шпонка 9 служит для передачи крутящего момента от полого шпинделя 3 к выдвижному шпинделю 4.

Устройство работает следующим образом.

От привода главного движения станка (не показан) через шестерню 8 приводится во вращение полый шпиндель 3, который, вращаясь в подшипниках 2, через шпонку 9 передает крутящий момент шпинделю 4.

Выдвижной шпиндель 4 перемещается от привода 5 в осевом направлении. При перемещении выдвижного шпинделя 4 в крайнее заднее положение втулка 6 своей конической поверхностью сопрягается с конической поверхностью полого шпинделя 3, осуществляя силовое замыкание.

Положение выдвижного шпинделя, когда он вдвинут в полый шпиндель, используется при обработке фрезерованием наружных поверхностей корпусных деталей.

Шпиндельный узел горизонтально-расточного станка, в корпусе которого установлен на подшипниках полый шпиндель с выполненной на его переднем конце конусной поверхностью, несущий выдвижной шпиндель, и механизм зажима последнего, выполненный в виде конусной втулки, установленной с возможностью взаимодействия с указанной конусной поверхностью, отличающийся тем, что, с целью упрощения конструкции узла при осуществлении фрезерования корпусных деталей, конусная втулка жестко закреплена на переднем торце выдвижного шпинделя.
