Изобретение относится к авто.матизации технологических процессов в машиностроении . Цель изобретения - повьииение производительности устройства за счет обеспечения разделения деталей на дна ориентированных потока и сокращения тем самым простоя оборудования. При перемещении по наклонному лотку 1 деталей типа стакана донышком вперед подпружиненн1)|й 1птырь 7 утапливается и п)и повороте трубчатого лотка 2 вправо рычаг 5 упирается в неподвижный упор 4, освобождая деталь, которая попадает в правый отводящий канал . Деталь, идущая отверстием впе|нм. зацепляется с подпружиненным штырем 7 и при повороте трубчатого лотка 2 влево при взаимодействии рычага 5 с ку. шчком 8 освобожжтается и попадает в левый отно.чя- 1ИИЙ канал. 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1373526 А 2 дИ4 В 23 7 08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

QÄ л

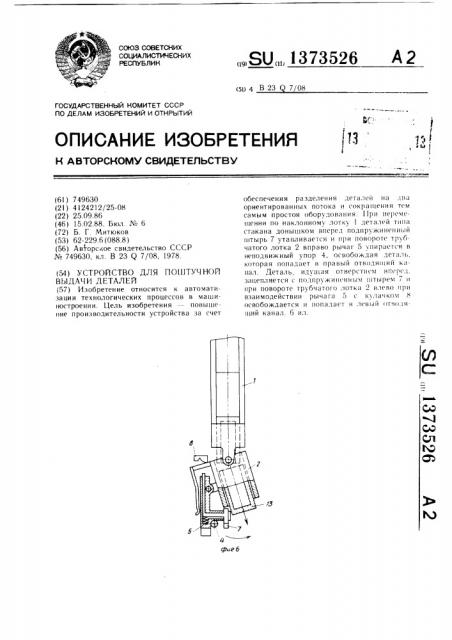

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 749630 (21 ) 4 124 212/25-08 (22) 25.09.86 (46 ) 15.02.88. Б юл. № 6 (72) Б. Г. Митюков (53) 62-229.6 (088.8 ) (56) Авторское свидетельство СССР № 749630, кл. В 23 Q 7/08, 1978. обеспечения разделения деталеи надва ориентированных потока и сокращения тем самым простоя оборудования. 11ри перемещении по наклонному лотку 1 деталей типа стакана донышком вперед подпружиненный штырь 7 утапливается и при повороте трубчатого лотка 2 вправо рычаг 5 упирается в неподвижный упор 4, освобождая деталь, которая попадает в правый отводя ций канал. Деталь, идущая отверсти M Hl1t. 1ч д. зацепляется с подпружиненным штырем 7 и при повороте трубчатого лотк i 2 влево при взаимодействии рычага 5 с кхлачком 8 освобождается и попадаеT в левый отво1ящий канал. 6 ил. (54) УСТРОЙСТВО ДЛЯ ПОШТУЧ НОЙ

ВЫДАЧИ ДЕТАЛЕЙ (57) Изобретение относится к автоматизации технологических процессов в машиностроении. Цель изобретения повышение производительности устройства за счет с фиг б

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1373526

Изобретение относится к авточатизации технологических процессов. ! (ель изобретения -- повышение производительности устройства за счет обеспечения разделения деталей типа стакана на ця Ориснтированных потока и сокрашения гс ч са )ым простоя оборудования.

Г!а (!)tll изображено устройство; на фиг. 2 4 (.)åvû работы устройства при понесу)ной выдаче деталей типа стакана отВерсз исч н)(ерсд: на фиг. 5 и 6 -- схемы paooTl>! ус) ро(1стн;1 при IIOIJITучной выдаче деTалс и .1 и )а стакана донышком вперед.

Уo гройстно состоит из неподвижного наклони<>(О лотка 1, поворотного трубч;1того лоска 2, у TBHQBëåííoão на оси 3 с возчожностью возвратно-качатель)н>: О движс— ния неподвижного упора 4 и шарнирно закрепленного с)абочсчо рычага 5 с выступом

6, В котором установлен подвижный В направлении продольной оси лотка штырь 7 с Отогнутыч концом, Взаимодействующий совм (.ТНо с рычагоч 5 с неподвижным кулачкоv 8, ичен>щич профильнун) поверки(гсть 9 и ныст) и l0. Рыча) 5 подпружинен плоской

Itp>< жи ной I 1,:1 подвиж ный IIITI>lp I> 7 цилиндрической пружиной 12.

Устройство работает слсдующим ()бразом

И:1 I)), нксpB (не показан) детали 13 тина стакана перечещаются по наклонному loTку l. Деталь, идущая отверстием Вперед, заходит Hà flo;JBHiKHblH штырь 7 и удержиВается Выступоч 6 рычага 5 (фиг. 2). Г1ри команде от конечного выключателя (не показан) на поворот лотка 2 вправо, деталь удерживается штыреv 7, взаимосвязанным с рычагом 5, который В ltpolt(ссе работы 11()BT()Hf1 Ho II,>лжи ч а(T(я II p>, ж и нои 1 1 и, упираясь в неподвижный упор 4, исключает

Выдачу непра IJ Jtë ü)J() Ориентированной детали 13 в правый рабочий лоток (фиг. 3).

Далее подается команда на поворот лотка

2 влево и штырь 7. взаимодействуя отогнутым концом с профильной поверхностью 9 неподвижного кулачка 8, утапливается и выходит из зацепления с деталью. При этом при дальнейшем повороте лотка 2 шарнирно закрепленный на нем рычаг 5 находит на

Выступ IO неподвижного кулачка 8 и освобождает деталь. Происходит выдача детали в левыи отводящий лоток (не показан) отверстием вперед (фиг. 4).

Деталь 13, идущая донышком вперед. угапливает штырь 7. Последний другим концом, при команде на поворот лотка 2 влево, упирается в неподвижный упор 4, исключая выдачу детали (фиг. 5) . Подается команда на поворот трубчатого лотка 2 вправо.

При этом рычаг 5 с выступом 6 упирается в неподвижный упор 4 и освобождает деталь. Происходит ее Выдача в правый отводя>ций лоток (не показан) доьbløêîì вперед.

Форл ули изой ретени<)

Устройство для поштучной выдачи дегалеи по авт. св. Л 749630, отли«аюи ееся тем, что, с цельн) повышения произво.(ительности 1а счег обеспечения разде1ения ДЕтаЛЕй THIIB СтаКапа На даа ОрИЕНтированных потока, поворотный трубчатый лоток установлен с возможностьнз возвратgp но-качательного движения в обе стороны от продольной оси неподвиж ного лотка, а штырь выполнен с отогнхтым концом и подпружинен относительно рычага, причем штырь своим отогнутым концом и рычаг установлены с Воз чожностью взаимодейст35 BHH с Введенныч H устройсTBo неподвижныч кулачком.
