Способ базирования и крепления гаечных метчиков

Способ базирования и крепления гаечных метчиков

Иллюстрации

Показать все

Реферат



Изобретение относится к области машиностроения , преимущественно к инструментальной промышленности, и может быть использовано при заточке гаечных метчиков. Целью изобретения является улучшение качества заточки метчиков путем повышения точности базирования. В призме 1 приспособления размешают прямой участок хвостовика гаечного метчика 2. Ролик 5 с центровым отверстием размешают в призме 1 со стороны , противоположной прямому участку хвостовика гаечного метчика 2. Диаметр ролика 5 берут равным диаметру прямого участка хвостовика гаечного метчика 2, фиксируют ролик 5 и упомянутый прямой участок в призме, а затем фиксируют метчик в осевом направлении центрами 7. Базирование и крепление метчика и ролика, опираюшихся цилиндрически.ми поверхностями на плоскости призмы, являющейся общей базой для них, позволяет достигнуть требуемой соосности центровых отверстий метчика и ролика и повысить тем самым качество заточки метчика. 2 ил. & (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

äl) 4 В 24 В 3/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4147382/27-08 (22) 29.07.86 (46) 15.02.88. Бюл. № 6 (7 l ) Челябинский конструкторско-технологический институт автоматизации и механизации в автомобилестроении (72) В. П. Дубровский (53) 621.923.6 (088.8) (56) Информационный листок № 480 — 81.

Приспособление для заточки гаечных метчиков. Челябинский ЦНТИ, 1981. (54) СПОСОБ БАЗИРОВАНИЯ И КРЕПЛЕНИЯ ГАЕЧНЫХ МЕТЧИКОВ (57) Изобретение относится к области машиностроения, преимущественно к инструментальной промышленности, и может быть использовано при заточке гаечных метчиков.

Целью изобретения является улучшение ка„„SU„„1373537 А 1 чества заточки метчиков путем повышения точности базирования. В призме 1 приспособления размещают прямой участок хвостовика гаечного метчика 2. Ролик 5 с центровым отверстием размещают в призме 1 со стороны, противоположной прямому участку хвостовика гаечного метчика 2. Диаметр ролика 5 берут равным диаметру прямого участка хвостовика гаечного метчика 2, фиксируют ролик 5 и упомянутый прямой участок в призме, а затем фиксируют метчик в осевом направлении центрами 7. Базирование и крепление метчика и ролика, опирающихся цилиндрическими поверхностями на плоскости призмы, являющейся общей базой для них, позволяет достигнуть требуемой соосности центровых отверстий метчика и ролика и повысить тем самым качество заточки метчика. 2 ил.

1373537

1О

Формула изобретения фиГ2 (.оста витеа ь T Г! ет у вова

Редактор Н. Горват Текред И. Верее Корректор А.Обручар

Заказ 36! !I Тираж 677 !!одиисное

ВНИИПИ Государственного коми >ч >; (.(.(:Р li» дедам изобретений и открытий

l l 3035, Москва, iK:35, Рву инская наб, .(4 5

Произв(>дственно-полиграфическое предприятие, г Ужгород, уа, Проектная, !

Изобретение относится к машиностроению, преимущественно к инструментальной промышленности, и может быть использовано при заточке гаечных метчиков.

Целью изобретения является улучшение качества заточки метчиков путем повышения точности базирования.

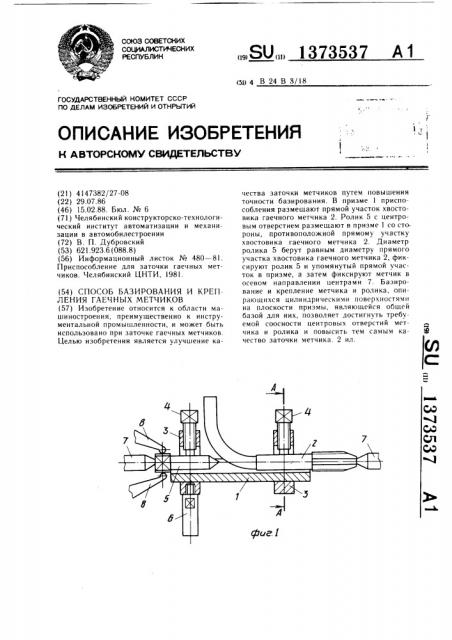

На фиг. 1 изображена схема базирования и крепления гаечных метчиков в приспособлении для заточки; на фиг. 2 — сечение А — А на фиг. 1.

Приспособление для заточки гаечных метчиков, предназначенное для реализации предложенного способа базирования и крепления, содержит призму 1, на которую помещают прямой участок хвостовика гаечного метчика 2, хомуты 3 с зажимными болтами 4 предназначены для фиксации прямого участка хвостовика метчика 2 и ролика 5 с центровым отверстием (не пока- 20 но) в призме. Для уравновешивания изогнутой части хвостовика метчика 2 служит противовес 6. Диаметр ролика 5 равен диаметру прямого участка хвостовика метчика 2. Ролик 5 устанавливают в призме со стороны, противоположной прямому участку хвостовика метчика 2.

Приспособление устанавливают в центрах 7 приспособления и зажимают плавающими губками 8 зажимного патрона (не показан), установленного в приспособлении.

Базирование и закрепление метчика и ролика, опирающихся цилиндрическими поверхностями на плоскости призмы, являющейся общей базой для них, позволяет достигнуть требуемой соосности центровых отверстий метчика и ролика и повысить за счет этого качество заточки метчика.

Способ базирования и крепления гаечных метчиков в приспособлении, при котором прямой участок хвостовика метчика размещают в призме приспособления, фиксируют его зажимным элементом, после чего метчик фиксируют в осевом направлении, отличающийся тем, что, с целью улучшения качества заточки метчиков путем повышения точности базирования, берут ролик с центровым отверстием и устанавливают его в призме со стороны, противоположной прямому участку хвостовика метчика, фиксируют ролик относительно призмы, при этом диаметр ролика берут равным диаметру прямого участка хвостовика метчика.
