Способ получения кремнеземного волокна

Способ получения кремнеземного волокна

Иллюстрации

Показать все

Реферат

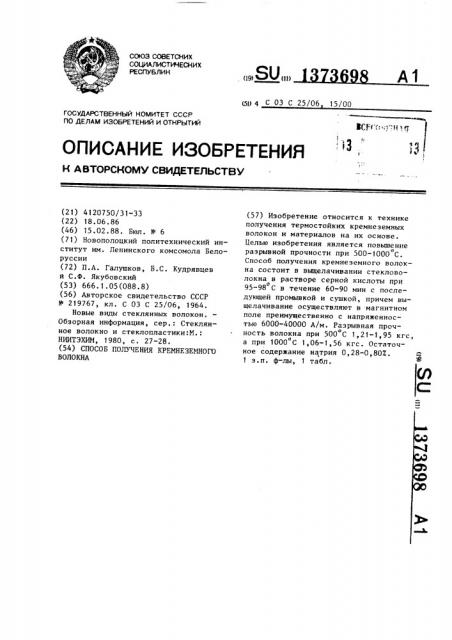

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 С 03 С 25/06 15/00

ВСЕ(ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4120750/31-33 (22) 18.06 ° 86 (46) 15.02.88. Бюл. М 6 (71) Новополоцкий политехнический институт нм. Ленинского комсомола Белоруссии (72) П.А. Галу)пков, Б.С. Кудрявцев и С.Ф. Якубовский (53) 666.1.05(088.8) (56) Авторское свидетельство СССР

1(» 219767» кл. С 03 С 25/06, 1964.

Новые виды стеклянных волокон.

Обзорная информация, сер.: Стеклянное волокно и стеклопластики:М.:

НИИТЭХИМ, 1980, с. 27-28. (54) СПОСОБ ПОЛУЧЕНИЯ КРЕМНЕЗЕГ1НОГО

ВОЛОКНА (57) Изобретение относится к технике получения термостойких кремнеземных волокон и материалов на их основе.

Целью изобретения является повьппение разрывной прочности при 500-1000 С.

Способ получения кремнеземного волокна состоит в вьпцелачивании стекловолокна в растворе серной кислоты при о

95-98 С в течение 60-90 мин с последующей промывкой и сушкой, причем выщелачивание осуществляют в магнитном поле преимущественно с напряженностью 6000-40000 А/м. Разрывная прочность волокна при 500 С 1,21-1,95 кгс, а при 1000 С 1,06-1,56 кгс. Остаточное содержание натрия 0,28-0,807..

1 з.п. ф-лы, 1 табл.

1373698

Цель изобретения — повышение о прочности на разрыв при 500-1000 С. сравнению с прототипом. формула изобретения

1. Способ получения кремнеземного

Прототип

Напряяенность магнитного поля, h/í

Покаэятель

0 мин)90 чин

5000 ,-t"-" 1";4ОООО

41000

6000

15ООО

60 мин (90 мин — 1-60 мин 90 мин

60 мин 90 мин

Блестящие, гнет- Блестящие ло-коричневые светлые

Блеяний внд Блестящие, светло-коричневые

Блестящие светлые

Блестящие светлые

Бле с тящие се етлые

Остаточное содерявние натрия, Й

0,81 0,62 0,80

0,62. 0,65 0,49 0,61 0,42 0,52 0,28 0,53 0,2&

Реэрывняя прочность, кгс, при С

500

Ie20 1,Ы 121 1Ы 140 182 1,51 1,90 175 196 126 1е95

1000

1 ° 00 1 09 1 06 1,10 1,15 1>29 1 26 l>4I 1 35 1 55 34 56

Составитель А. Самохина

Редактор Н. Киштулинец Техред М.Моргентал Корректор А. Зимокосов

Заказ 533/19 Тираж 425 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )l(-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к те::1ике получения термостойких кремнеземных волокон и материалов на их основе.

1 1

Готовят 157-ный раствор серной кислоты в воде при перемешивании. Выщелачивание стеклонити проводят путем 10 погружения ее в 152-ный раствор серной кислоты, выдержки в растворе при

95-98 С в течение 60-90 мин при наложении магнитного поля напряженностью 6000-40000 А/м, промывки в воде и сушки.

Контроль качества получаемых кремнеземных нитей после вьпцелачивания проводят по остаточному содержанию натрия (определяют методом фотометрии пламени); внешнему виду; разрывной прочности.

Изобретение поясняется на конкретных примерах, которые приведены в таблице.

Из экспериментальных данных видно, что стеклонить, выщелаченная предлагаемым способом, имеет более высокие эксплуатационные характеристики по волокна путем выщелачивания стекловолокна в растворе серной кислоты при 95-98 С в течение 60-90 мин с последующей промывкой и сушкой, о т л и ч а ю шийся тем, что, с целью повышения прочности на разрыв о при 500-1000 С, вьпцелачивание ведут в магнитном поле.

2. Способ по п.1, о т л и ч а юшийся тем, что вьпцелачивание ведут в магнитном поле с напряженностью 6000-40000 А/м.
