Способ снижения нагрузки на гидротехническое сооружение от действия льда

Способ снижения нагрузки на гидротехническое сооружение от действия льда

Иллюстрации

Показать все

Реферат



СОЮЗ С0ВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК.Я0 1373758 А1 (5!)4 Е 02 В 15 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ЬИБ". !

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

C е

Направление доижемия ледоооао аокробо

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3937837/29-15 (22) 22 ° 04.85 (46) 15.02.88. Бюл. !! 6 (71) Дальневосточный политехнический институт им. В. В. Куйбьппева (72) Н. Г. Храпатый и А. Н. Перепелица (53) 627.2(088.8) (56) Патент США !!с 3759046, кл. Е 02 В 15/02, 1973.

Патент США Ф 3702542, кл. F 25 С !/02, 1972. (54) СПОСОБ СНИЖЕНИЯ НАГРУЗКИ НА

ГИДРОТЕХНИЧЕСКОЕ СООРУЖЕНИЕ ОТ ДЕЙСТВИЯ ЛЬДА (57) Изобретение относится к гидротехническому строительству. Цель изобретения - повышение степени разрушения льда при значительных ско" ростях подвижек ледового покрова.

Способ осуществляют с помощью рамы

1, на которой установлены реактивные горелки. Раму 1 подвешивают к стреле 3, которую устанавливают на гидротехническом сооружении 4. При подвижке ледяного поля 5 раму 1 с реактивными горелками подводят к поверхности ледяного поля 5 и осуществляют запуск реактивных горелок. Во время кратковременного (1-5 с) воздействия мощного теплового потока создают зна. чительный градиент температур 10001500 Ñ в толще льда, приводящий к образованию и развитию трещин во льду. После этого раму 1 перемещают в следующее положение. Скорость пере" мещения рамы 1 должна превышать скорость подвижки ледяного поля. Зону ослабленного льда ограничивают шириной или диаметром сооружения. 1 з.п. ф-лы, 2 ил.

1373758

Изобретение относится к гидротехническому строительству, а именно связано с повышением ледостойкости морских гидротехнических сооружений замерзающих акваторий при подвижках и дрейфе ледовых полей, и предназначено для защиты морских сооружений, возводимых для обеспечения буровых и добычных работ в условиях континентального шельфа.

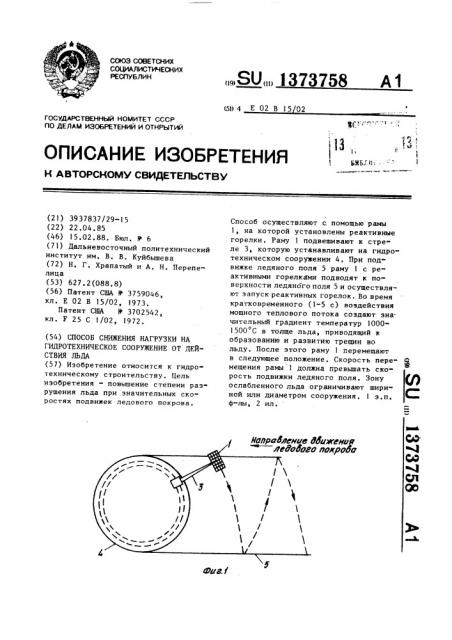

Цель изобретения — повышение степени разрушения льда при значительных скоростях подвижек ледяного по" крова, На фиг, l изображена схема защиты гидротехнического сооружения от воздействия льда согласно изобретению; на фиг. 2 — схема создания температурного градиента при помощи 2р реактивных горелок.

Способ осуществляется следующим образом.

На гидротехническом сооружении устанавливают источник теплового из- 25 лучения, имеющий возможность перемещения вокруг (вдоль) сооружения, способный создавать значительный градиент температуры, В толще льда перед сооружением со стороны подвижки ледо- 3р вого покрова создают температурный градиент, например, при помощи реактивных горелок, способных за доли о секунды создать температуру до 1500 С

Для этого раму 1 с установленными на ней реактивными горелками 2 подвешивают к стрелке 3 и устанавливают на гидротехническое сооруже» ние 4. При подвижке ледового поля

5 раму 1 с реактивными гоРелками 2 4 подводят к поверхности ледового поля 5 и осуществляют запуск реактивных горелок 2, Во время кратковременного воздействия (1-5 с) мощного теплового потока создают значитель- 45 ный градиент температур (10001500 С) в толще льда, приводящий к

1 образованию и развитию трещин во льду. После этого раму 1 перемещают в следующее положение по схеме (фиг. 1). Скорость перемещения рамы

1 должна превышать скорость подвижки ледового поля. Зону ослабленного льда ограничивают шириной сооружения.

Ослабленный лед при взаимодействии с сооружением разрушается и выносйтся эа пределы сооружения, Использование предлагаемого способа позволяет упростить конструкцию ледостойкого основания и технологию его возведения, снизить расход ма" териалов, сократить срок строительства и обеспечить надежность его в работе.

Формула изобретения

1, Способ снижения нагрузки на гидротехническое сооружение от действия льда, включающий создание перед сооружением зоны ослабленного ледяного покрова, ширина которой равна ширине сооружения в направлении, противоположном направлению движения ледяного покрова, о т л и— ч а ю шийся тем, что, с целью повышения степени разрушения льда при значительных скоростях подвижек ледового покрова, на гидротехническом сооружении устанавливают источник теплового излучения, с помощью которого в течение 1-5 с создают температурный градиент в пределах 10001500 С по толщине льда, при этом источник теплового излучения устанавливают с возможностью перемещения по ширине сооружения со скоростью, превышающей скорость подвижки ледо" вого покрова.

2. Способ по п. I о т л и ч аю шийся тем, что в качестве источника теплового излучения используют реактивные горелки.

1373758

Составитель P. Бесчастнова

Редактор М, Келемеш Техред Л.Олийнык Корректор С. Шекмар

Заказ 539/22 Тирам 636

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
