Устройство для заливки насоса

Устройство для заливки насоса

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам заливки несамовсасьшающих насосов и м.б, использовано в электрохимических.станках. Цель изобретения - снижение материальных затрат путем упрощения процесса заливки. Бак 3 установлен в резервуаре 2 с возможностью вертикального перемещения и снабжен приводом 7. Поплавок 8 расположен внутри бака и посредством тяги 9 соединен с клапаном 6, сообщающим бак с резервуаром. Заполнение бака жидкостью осуществляется при нахождении его в крайнем нижнем положении . Затем включением привода бак переводят в крайнее верхнее положение , и жидкость под действием собственного веса поступает из бака по трубопроводу 5 во внутреннюю полость насоса 1. 1 ил. S (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1Ю (И) ICF. l"" "

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЮЪ

МЮ

° Ю

Ф

Ю

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTKPblTWI, (21) 4089771/25-06 (22) 28.07.86 (46) 15.02.88. Бюл. Ф 6 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт промыпленных гидроприводов и гидроавтоматики (72) В.И.Суслин, А,И.Дубовик и Л.E ° Блох (53) 621.671(088.8) (56) Авторское свидетельство СССР

Ф 939829, кл. F 04 D 9/06, 1980.

Авторское свидетельство СССР

Ф 775395, кл. Р 04 Р 9/00, 1977. (54) УСТРОЙСТВО ДЛЯ ЗАЛИВКИ НАСОСА (57) Изобретение относится к устройствам заливки несамовсасывающих насосов и м.б. использовано в электрохимических.станках. Цель изобретения— снижение материальных затрат путем упрощения процесса заливки. Бак 3 установлен в резервуаре 2 с возможностью вертикального перемещения и снабжен приводом 7. Поплавок 8 расположен внутри бака и посредством тяги 9 соединен с клапаном 6, сообщающим бак с резервуаром. Заполнение бака жидкостью осуществляется при нахождении его в крайнем нижнем положении. Затем включением привода бак переводят в крайнее верхнее положение, и жидкость под действием собственного веса поступает из бака по трубопроводу 5 во внутреннюю полость ® насоса 1. 1 ил.

1373878

Составитель К.Староверов

ТехредМ.Ходанич Корректор О.Кундрик

Редактор М.Бандура

Заказ 549/28

Тираж 574

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Подписное

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4

Изобретение относится к насосостроению, в частности к системам заливки несамовсасывающих насосов, и может быть использовано в электрохи5 мических станках.

Цель изобретения — снижение материальных затрат путем упрощения процесса заливки.

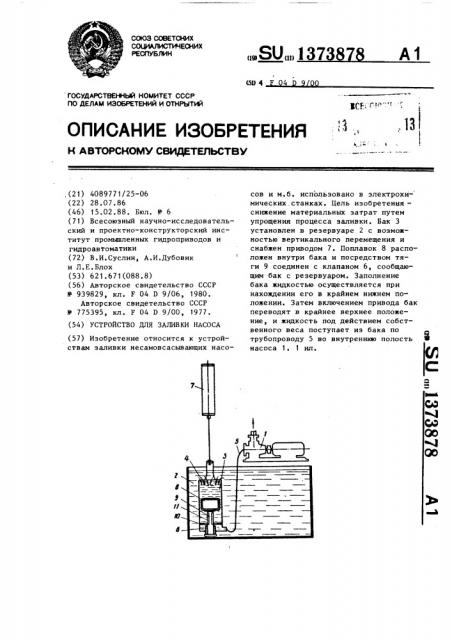

На чертеже показана схема предлагаемого устройства.

Устройство для заливки насоса 1 содержит резервуар 2 и бак 3 с отверстиями 4 в его верхней части, соединенный трубопроводом 5 с насосом 1 и сообщенный через клапан 6 с резервуаром 2, причем бак 3 снабжен приводом 7, поплавком 8 с тягой 9 и установлен в резервуаре 2 с возможностью перемещения в вертикальном направлении, а поплавок 8 расположен внутри бака 3 и соединен посредством тяги 9 с клапаном 6. Кроме того, в баке 3 установлены упоры 10, а в тяге 9 выполнены выемки 11. 25

Устройство работает следующим образом.

Перед включением насоса 1 бак 3 находится в нижнем положении в резервуаре 2. При этом внутренняя полость бака 3 заполняется жидкостью через отверстия 4 в его верхней части, а поплавок 8 всплывает и посредством тяги 9 закрывает клапан 6.

Для осуществления заливки насоса

1 бак 3 переводят в крайнее верхнее

35 положение включением привода 7. Жидкость под действием собственного веса поступает иэ бака 3 по трубопроводу 5 во внутреннюю полость насоса 1.

После включения насоса 1 уровень жидкости в баке 3 падает до уровня жидкости в резервуаре 2. При этом поплавок 8 опускается на упоры 10 и открывается клапан 6.

Таким образом, через выемки 11 в тяге 9 жидкость поступает в нижнюю часть бака 3, а оттуда по трубопроводу 5 — на всасывание насоса 1.

При отключении насоса 1 производят отключение привода 7 и опускание бака 3 в резервуар 2 в крайнее нижнее положение, чем и приводят устройство в исходное положение.

Формула и э о б р е т е н и я

Устройство для заливки насоса, содержащее резервуар и бак с отверстиями в его верхней части, соединенный трубопроводами с насосом и сообщенный через клапан с резервуаром, о т л и ч а ю щ е е с я тем, что, с целью снижения материальных заТрат путем упрощения процесса заливки, бак снабжен приводом, поплавком с тягой и установлен в резервуаре с воэможностью перемещения в вертикальном направлении, а поплавок расположен внутри бака и соединен посредством тяги с клапаном.
