Устройство для пуска насоса

Устройство для пуска насоса

Иллюстрации

Показать все

Реферат



Изобретение относится к технике перекачки легкокипящих жидкостей герметичными насосами и обеспечивает более надежный пуск насоса при наличии в жидкости неконденсируемых газов путем их откачки из конденсатосборника (КС). Газовая часть КС 4 соединена с газовой частью расходной емкости (РЕ) 2, а жидкостная посредством трубопровода с запорным органом 5 - с всасывающим патрубком насоса 1. Вход эжектора 6 соединен с напорным патрубком, выход - с РЕ 2, а камера смешения - с газовой частью КС 4. Эжектор включают в работу для обеспечения необходимой скорости набора требуемого уровня жидкости в КС 4. При этом происходит перепуск части жидкости из напорного патрубка в РЕ 2 и откачка парогазовой среды из КС 4, понижение давления в котором ускоряет процесс конденсации и, следовательно , сокращает время на восстановление исходного состояния устройства . 1 ил. (Л

СОЮЗ СОВЕТСНИХ

РЕСПУБЛИК дц 4 F 04 D 9/ОЬ> 15/00

OllHCAHHE ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4096022/25-06 (22) 07.08.86 (46) 15.02.88. Бюл. М 6 (71) Институт ядерной энергетики

АН БССР (72) Л.А.Бида, М.С.Пукач, Н ° Г.Семенкевич и А.В.Наганов (53) 621.671(088.8) (56) Авторское свидетельство СССР

N 794610, кл. G 05 В 9/02, 1979.

Авторское свидетельство СССР

У 1204818, 1984. (54) УСТРОЙСТВО ДЛЯ ПУСКА НАСОСА (57) Изобретение относится к технике перекачки легкокипящих жидкостей герметичными насосами и обеспечивает более надежный пуск насоса при наличии в жидкости неконденсируемых газов

„.SU„„137 9 А 1 путем их откачки из конденсатосборника (КС). Газовая часть КС 4 соединена с газовой частью расходной емкости (PE) 2, а жидкостная посредством трубопровода с запорным органом

5 — с всасывающим патрубком насоса 1.

Вход эжектора 6 соединен с напорным патрубком, выход — с РЕ 2, а камера смешения — с газовой частью KC 4.

Эжектор включают в работу для обеспечения необходимой скорости набора требуемого уровня жидкости в КС 4.

При этом происходит перепуск части жидкости из напорного патрубка в РЕ

2 и откачка парогазовой среды из КС

4, понижение давления в котором ускоряет процесс конденсации и, следовательно, сокращает время на восстанов. ление исходного состояния устройства. 1 ил.

1373879

Изобретение относится к насосостроению, в частности к перекачке легкокипящих жидкостей герметичными

Составитель К.Староверов

Техред М. Ходанич Корректор В. Бутяга

Редактор M.Áàíäóðà

Заказ 549/28

Тираж 574

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г,Ужгород, ул.Проектная, 4 насосами.

Цель изобретения — обеспечение более надежного пуска насоса при наличии в жидкости неконденсируемых газов путем их откачки иэ конденсатосборника. 10

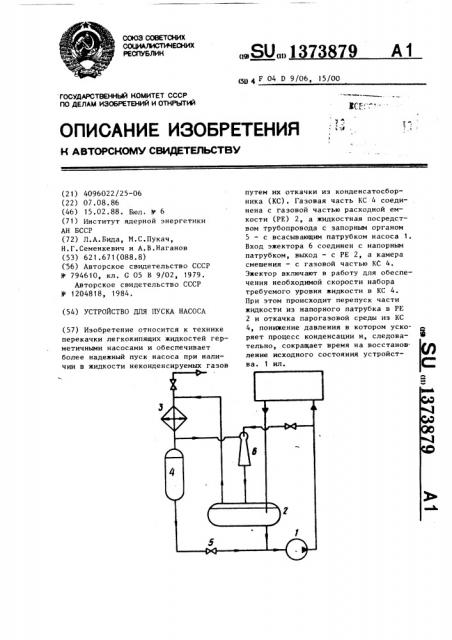

На чертеже показана принципиальная схема устройства.

Устройство для пуска насоса 1 содержит расходную емкость 2, холодильник 3 и конденсатосборник 4, газовая часть которого соединена с газовой частью расходной емкости 2, а жидкостная посредством трубопровода с запорным органом 5 — со всасывающим патрубком насоса 1, при этом устройство снабжено эжектором 6, вход которого соединен с напорным патрубком, выход — с расходной емкостью 2, а камера смешсния — с газовой частью конденсатосборника 4. 25

Устройство работает следующим образом.

При необходимости пуска насоса 1 после его внезапной остановки, например при случайном отключении пита- 30 ния, открывают эапорный орган 5 и жидкость из конденсатосборника 4, в котором она находится в эахоложенном состоянии благодаря отводу тепла холодильником 3, под действием разнос35 ти уровней в расходной емкости 2 и конденсатосборнике 4 поступает в на- сос 1, вытесняя нагретую в насосе 1 жидкость.

При работе на жидкости с примесью неконденсируемых газов их наличие в парогаэовых объемаХ расходной емкости 2 и конденсатосборника 4 затрудняет конденсацию, а следовательно, и восстановление требуемого уровня жидкости в конденсатосборнике 4.

Для обеспечения требуемой скорости набора требуемого уровня жидкости в конденсатосборнике включают в работу эжектор 6. При этом происходит перепуск части жидкости из напорного патрубка насоса 1 через эжектор 6 в расходную емкость 2 и откачка парогазовой среды иэ конденсатосборника 4, понижение давления в котором ускоряет процесс конденсации и, следовательно, сокращает время на восстановление исходного состояния устройства.

При достижении заданного уровня в конденсатосборнике 4 эжектор 6 отключают.

Формула изобретения

Устройство для пуска насоса, содержащее расходную емкость, холодильник и конденсатосборник, газовая часть которого соединена с газовой частью расходной емкости, а жидкостная посредством трубопровода с запорным органом — со всасывающим патрубком насоса, о т л и ч а ю щ е е с я тем, что, с целью обеспечения более надежного пуска насоса при наличии в жидкости неконденсируемых газов путем их откачки из конденсатосборника, устройство снабжено эжектором, вход которого соединен с напорным патрубком, выход — с расходной емкостью, а камера смешения — с газовой частью

Конденсатосборника.
