Стенд для испытания гидроцилиндров

Стенд для испытания гидроцилиндров

Иллюстрации

Показать все

Реферат



Изобретение м.б. использовано для испытания гидроцилиндров (ГЦ) с переменным по величине и направлению осевым усилием на штоке, продольная ось к-рых может поворачивать ся. Цель изобретения - обеспечение различных углов поворота оси ГЦ. Для этого стенд снабжен траверсами с по .JX-. -: . /7 /J Г7 Фие2 воротными рамками (ПР) 17, на к-рых размещены шарнирные узлы 2 крепления испытуемого ГЦ 3. Каждая ПР снабжена следящим гидроприводом 18 поворота, состоящим из гидродвигателя 19, установленного на траверсе, датчика 20 угла поворота органа 21 регулирования типа сопло-заслонка, подключенного к рабочим полостям 22, 23 гидродвнгателя 19 с задающим и сравнивающим устрвами 24, 25, и связанного с последним датчика 8 перемещения нагрузочного ГЦ 6, Сигналы с датчиков 20 сравниваются в устр-ве 25 с сигналами устр-ва 24, и на орган 21 поступают сигналы на обработку углов поворота узлов 2, 2 ил. « (Л оо vj GO (Г Oi

СОЮЗ СОВЕТСКИХ

СО1.1ИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„Я0„„1 37 (gy) 4 Р 15 В 19/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А BTOPGHOIVIV СВИДЕТЕЛЬСТВУ (21) 4145972/25-06 (22) 10. 09. 86 (46) 15.02.88. Бюл, М 6 (72) В.А.Калачиков и В.Н.Ледовский (53) 621.22 (088.8) (56) Авторское свидетельство СССР

М 673822, кл, F 15 B 19/00, 1977. (54) СТЕНД ДЛЯ ИСПЫТАНИЯ ГИДРОЦИЛИНДРОВ (57) Изобретение м.б. использовано для испытания гидроцилиндров (ГЦ) с переменным по величине и направпению осевым усилием на штоке, продольная ось к-рых может поворачиваться. Цель изобретения — обеспечение различных углов поворота оси ГЦ. Для этого стенд снабжен траверсами с поворотными рамками (ПР) 17, на к-рых размещены шарнирные узлы 2 крепления испытуемого ГЦ 3. Каждая ПР снабжена следящим гидроприводом 18 поворота, состоящим из гидродвигателя 19, установленного на траверсе, датчика 20 угла поворота органа 21 регулирования типа сопло-заслонка, подключенного к рабочим полостям 22, 23 гидродвигателя 19 с задающим и сравнивающим устрвами 24, 25, и связанного с последним датчика 8 перемещения нагрузочного ГЦ 6, Сигналы с датчиков 20 сравниваются в устр-ве 25 с сигналами устр-ва 24, и на орган 21 поступают сигналы на обработку углов поворота узлов 2, 2 ил.

1373916

1г

30

Изобретение относится к испытательной технике и может быть исполь:3oF3BHo при проведении испытаний гидроцилиндров с переменным по величине и направлению осевым усилием на штоке, продольная ось которых при эксплуатации может быть как неподвижна, так и поворачиваться в пространстве на различные углы.

Цель изобретения — расширение функциональных возможностей путем обеспечения получения различных заданных углов поворота оси испытуемого гилроцилиндра.

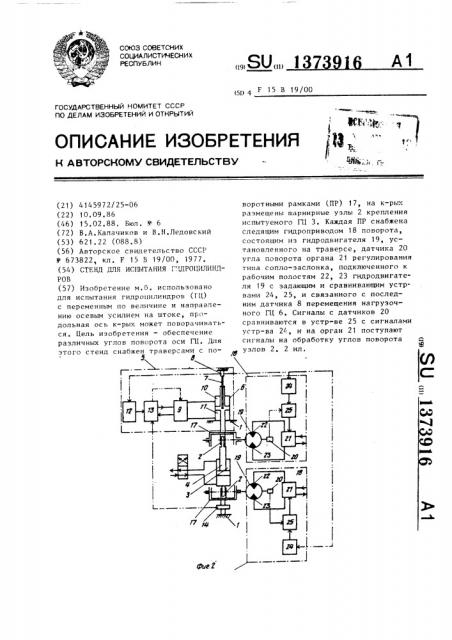

На фиг.1 представлен стенд для испытания гидроцилиндров, общий вид; на фиг.2 — принципиальная гидравлическая схема стенда для испытания гидроцилиндров.

Стенд содержит станину 1, два шарнирных узла 2 крепления испытуемого гидроцилиндра 3 со штоком 4, устройство 5 нагружения, выполненное в виде следящего гидропривода и состоящее из нагрузочного гидроцилиндра 6, жестко связанного со станиной 1 и выполненного,например, двухштоковым, один иэ штоков 7 которого снабжен датчиком 8 перемещения, из органа 9 регулирования типа сопло-заслонка, подключенного к рабочим полостям 10 и 11 нагрузочного гидроцилиндра 6, с задающим 12 и сравнивающим 13 устройствами, и тензодатчик 14 нагружения. Ероме того, стенд снабжен двумя траверсами 15 и 16 на каждой из которых установлена поворотная рамка 17 с размещенным на ней шарнирным узлом 2 крепления испытуемого гидроцилиндра 3, каждая поворотная рамка 17 енабжена следящим гидроприводом 18 поворота, состоящим из гидродвигателя 19 установленного на траверсе 15 или 16, датчика 20 угла поворота органа 21 регулирования типа сопло-заслонка, подключенного к рабочим полостям 22 и 23 гидродвигателя

19 с задающим и сравнивающим устройствами 24, 25, и связанного с последним датчика 8 перемещения нагрузочного гидроцилиндра 6..

Стенд работает следующим образом.

При подаче рабочей жидкости в испытуемый гидроцилиндр 3 он приводится в движение, при этом сигнал с датчика

8 перемещения штока 7 нагруэочного гидроцилиндра 6 поступает в задающие устройства 12 и 24, которые вводят в сравнивающие устройства 13 и 25 соответственно управляющие сигналы. Сигнал тензодатчика 14, поступая в сравнивающее устройство 13, сравнивается в нем с управляющим сигналом задающего блока 12. При этом на орган 9 регулирования типа сопло-заслонка, управляющий давлением в полостях 1О и

11 нагрузоч;ого гидроцилиндра 6, поступают со сравнивающего устройства

13 соответствующие сигналы, обеспечивающие заданные программой испытаний усилия на штоке 4 испытуемого гидроцилиндра 3. Сигналы с датчиков 20 угла поворота каждого следящего гидроцилиндра 18, поступая в сравнивающее устройство 25, сравниваются в нем с сигналами задающего устройства

24. При этом на орган 21 регулирования, управляющий работой гидродвигателя 19, при подаче рабочей жидкости в полости 22 или 24 поступают сигналы на отработку углов поворота шарнирных узлов 2 крепления испытуемого гидроцилиндра 3, заданных программой испытаний. формула изобретения

Стенд для испытания гидроцилиндров, содержащий станину, шарнирный узел крепления испытуемого гидроцилиндра, устройство нагружения, выполненное в виде следящего гидропривода, включающего нагрузочный гидроцилиндр с установленным на его штоке датчиком перемещения, тензодатчик нагружения, орган регулирования типа сопло-заслонка с задающим и сравнивающим устройствами, о т л и ч а ю— шийся тем, что, с целью расширения функциональных возможностей путем обеспечения возможности получения различных заданных углов поворота оси испытуемого гидроцилиндра, стенд снабжен двумя траверсами, каждая с установленной на ней поворотной рамкой с размещенным на ней шарнирным узлом крепления испытуемого гидроцилиндра, при этом каждая поворотная рамка снабжена следящим гидроприводом поворота, одна иэ траверс взаимодействует со станиной через тензодатчик, а другая установлена на станине с возможностью возвратно-поступательного движения и жестко связана со штоком нагрузочного гидроцилиндра

1373916

1Â ще1

Составитель Л.Гостева

Редактор Л.Веселовская Техред М.Дидык

Корректор И. Эрдейи

Заказ 552/30 Тираж 652
