Реферат



Изобретение относится к машиностроению . Цель изобретения - повьппение надежности за счет исключения накапливания стружки в гайке. Для достижения положительного эффекта за- 1ЦИТНЫЙ уплотнительный элемент вьшолняют в виде замкнутого кольца 4 или набора колец. Упомянутое кольцо размещают относительно винта под углом 1-15 . При перемещении винта I в осевом направлении происходит очистка винта от стружки по всему периметру с помощью кольца 4 или пакета колец . 2 ил., с

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (111

А1 (у 4 F 16 Н 25/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ. 13,.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21 ) 404 7630/2 5-28 (22) 05,02. 86 (46) 15.02.88. Бюл. У 6 (71) Куйбышевское станкостроительное производственное обьединение (72) Н.Ф.Спицын (53) 621 ° 833(088, 8) (56) Авторское свидетельство СССР

М 977833, кл. F 16 Н 25/24, 1980. (54) ШАРИКОВИНТОВОИ МЕХАНИЗМ С ЗАЩИТHblM УПЛОТНИТЕЛЪНЫМ ЭЛЕМЕНТОМ СПИЦЫНА (57) Изобретение относится к машиностроению. Цель изобретения — повышение надежности sa счет исключения накапливания стружки в гайке. Для достижения положительного эффекта защитный уплотнительный элемент выполняют в виде замкнутого кольца 4 или набора колец. Упомянутое кольцо размещают относительно винта под углом о

1-15 . При перемещении винта 1 в осевом направлении происходит очистка винта от стружки по всему периметру с помощью кольца 4 или пакета колец. 2 ил.

1373936

Изобретение относится к машиностроению, непосредственно к передачам винт-гайка, и может быть использовано, например, в станках для перемещения подвижных органов.

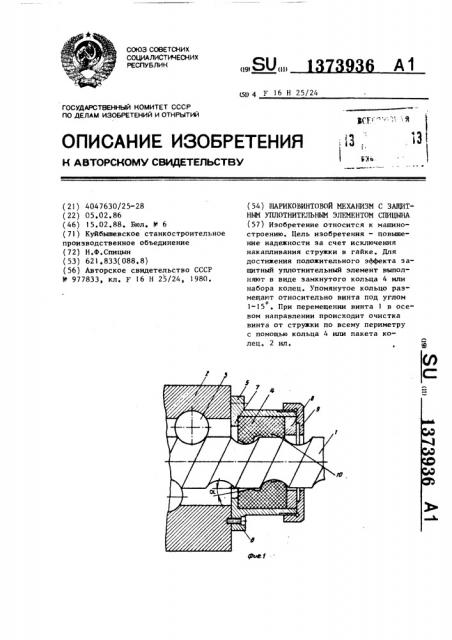

Целью изобретения является повышение надежности эа счет исключения накапливания стружки в гайке, Па фиг.1 изображен шариковинтовой 10 механизм с защитным уплотнительным элементом, общий вид; на фиг.2 — то же, с защитным уплотнительным элементом в виде пакета.

Механизм содержит винт I взаимо- 15 действующую с ним гайку 2, шарики 3, размещенные в канавках винта и гайки, защитный уплотнительный элемент, выполненный в ниде по крайней мере одного установленного под углом 1- 20 о

15 к поверхности винта замкнутого кольца 4, внутренний профиль которого аналогичен наружному профилю винта, Защитньй уплотнительный элемент может быть выполнен сборным, т.е, 25 содержать несколько колец. Кроме того, механизм содержит втулку 5, прикрепленную винтами 6 к гайке 2 и имеющую бурт 7. Кольцо 4 расположено во втулке 5 и поджимается через 30 кольцо 8 нажимной гайкой 9 к бурту 7.

Защитный уплотнительный элемент выполняется в виде замкнутого: кольца иэ синтетического материала,например капрона, путем отливки или точения профиля на токарном станке.

Уплотнительный элемент навертывается на винт I при этом их контакт происходит только по узкой замкнутой по- 40 верхности 10 справа, а по направлению влево поверхности винта 1 и защитного уплотнительного элемента кольца 4 образуют конический зазор с углом Ы, т.е. образуется заборный конус, 45

Угол са выбирается из условия обеспечения закатывания стружки при перемещении кольца вдоль оси винта влево эа счет сил сцепления между поверхностями кольца, стружки и винта соответственно. Угол о . необходимо брать в диапазоне 1-15

При выполнении защитного элемента сборным (см. фиг,2) количество колец может быть любым (в данном случае три кольца 11-13). Изготовление такое же, как и в случае одного кольца.

Монтаж защитных элементов уплотнения в один пакет производят следующим образом.

Охватывающую втулку 5 подвигают на защитные уплотнительные элементы— кольца II — 13 до контакта с корпусной шайбой 14. Затем нажимной гайкой

15 осуществляется поджим полученного пакета колец с торца, в результате чего каждое кольцо по внутренней поверхности контактирует с поверхностью винта 1 только по узкой замкнутой поверхности 10 справа, а по направлению влево поверхности винта 1 и уплотнения образуют конический зазор 16 с углом — заборный конус. Угол о4 выбирается из условий, аналогичных при изготовлении защитного уплотнительного элемента в виде одного кольца.

Шариковинтовой механизм работает следующим образом.

При вращении винта 1 по стрелке

А винт смещается в осевом направлении влево, т.е. кольцо 4 относительно винта,смещается вправо, счищая посторонние частицы с поверхности винта вправо, так как между поверхностями винта 1 и кольца 4 нет зазора. При вращении винта против стрелки А частицы, сцепляясь с поверхностью.винта, закатываются под кольцо и выходят из-под него также вправо, Таким образом, при перемещении винта в осевом направлении происходит очистка винта от частиц только в одну сторону, т.е. кольца стирают стружку по всему периметру несмотря на сложный профиль внутренней поверхности.

При изготовлении защитного уплотнительного элемента в виде набора колец обеспечивается последовательный вывод стружки: сначала одно кольцо пропускает часть стружки, второе— еще часть от первого объема пропущенной стружки, а третье работает как гарантийное, Формула изобретения

Шариковинтовой механизм с защитным уплотнительным элементом, содер" жащий винт взаимодействующую с ним гайку и шарики, размещенные в канавках винта и гайки,,о т л и ч а ю— шийся тем, что, с целью повышения надежности за счет исключения накапливания стружки в гайке, защит1373936

Составитель Р, Ожина

Техред Л.Сердюкова Корректор М,Максимишинец

Редактор Л.Веселовская

Заказ 553/31

Тираж 784 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 ный уплотнительный элемент выполнен в виде по крайней мере одного устао новленного под углом 1-15 к поверхности винта замкнутого кольца, внутренний профиль которого аналогичен наружному профилю винта.
