Зажим для закрепления гибкого шланга на патрубке

Зажим для закрепления гибкого шланга на патрубке

Иллюстрации

Показать все

Реферат



Изобретение относится к области машиностроения и может быть использовано для соединения, например, гибких шлангов на патрубках или между собой. Пель изобретения - повышение надежности соеди)1ения. Гибкий шланг устанавливают на патрубок. На поверхность шланга помещают ленту и свертывают ее в спирапь. В совмещенные отверстия по крайней мере двух соседних витков упругой ленты вводят конец нити гибкого элемента и свинчиванием зажима наматывают часть этой нити на шланг. Витки нити размещаются между пшангом и упругой лентой, обеспечивая таким образом требуемый натяг шланга на патрубке. 1 з.п. ф-лы, 2 ил.

СВОЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1373961

А1 (51) 4 Е 16 L 33/02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

f 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

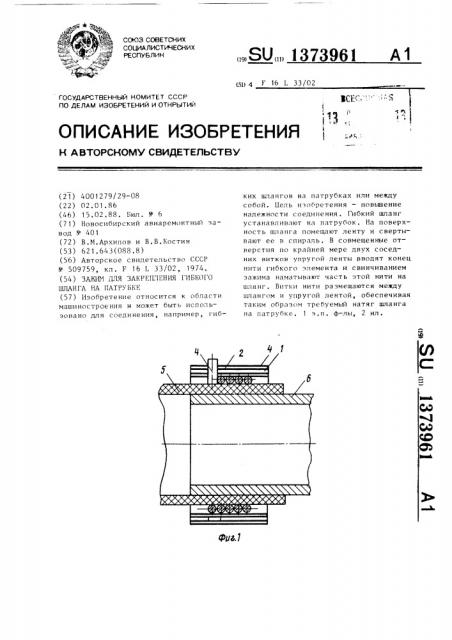

Фиг.1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4001279/29-08 (22) 02.01.86 (46) 15.02.88. Бюл. М- 6 (71) Новосибирский авиаремонтный завод У 401 (72) В.И.Архипов и В. В. Костин (53) 621. 643 (088. 8) (56) Авторское свидетельство СССР

Н 509759, кл. F 16 L 33/02, 1974. (54) ЗАЖИМ ДЛЯ 3AKPFППЕНИЯ ГИБКОГО

ШЛАНГА HA НАТРУ БКЕ (57) Изобретение относится к области машиностроения и может быть испол ьзовано для соединения, например, гибких шлангов на патрубках или между собой. Цель изобретения — повышение надежности соединения. Гибкий шланг устанавливают на патрубок. На поверхность шланга помещают ленту и сверты— вают ее в спираль. В совмещенные отверстия по крайней мере двух соседних витков упругой ленты вводят конец нити гибкого элемента и свинчиванием зажима наматывают часть этой нити на шланг. Витки нити размещаются между шлангом и упругой лентой, обеспечивая таким образом требуемый натяг шланга на патрубке. 1 з.п. ф лы, 2 ил.

1373961

ВНИИПИ Заказ 554/32 Тираж 784

Подписное!!роизв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению и может быть использовано для соединения, например, гибких шлангов на патрубках или между собой.

Цель изобретения — повышение надежности конструкции за счет использования эффекта самоторможения и обеспечение постоянного натяга шланга на патрубке. 10

На фиг.1 изображено соединение зажимом с перфорированной лентой; на фиг.2 — то же, с лентой, имеющей пазы по краям. .Зажим содержит упругую ленту 1, свернутую в спираль, на ленте выполнены отверстия 2 (фиг. 1) или пазы 3 (фиг.2), в части которых размещена часть гибкой нити 4.

Соединение зажимом для закрепления 20 гибкого шланга на патрубке осуществляется следующим образом.

Гибкий шланг 5 устанавливают на патрубок 6. На поверхность шланга 5 25 помещают ленту 1 и свертывают ее в спираль. В совмещенные отверстия 2 (фиг ° 1) или пазы 3 (фиг.2), по крайней мере, двух соседних витков упругой ленты 1 вводят конец нити гибкого органа 4 и свинчиванием зажима наматывают часть этой нити на шланг

5, витки которой размещаются между шлангом 5 и упругой лентой 1, обеспечивая таким образом требуемый натяг шланга 5 на патрубке 6. формулаизобретения

1. Зажим для закрепления гибкого шланга на патрубке, выполненный в виде упругой ленты, свернутой в спираль, отличающийся тем, что, с целью повышения надежности, в него введен гибкий элемент, охватывающий шланг по наружной поверxности несколькими прилегающими друг к другу витками и установлен между шлангом и упругой лентой, которая выполнена перфорированной и в двух, по крайней мере, окнах перфорации соседних витков которой размещена нить гибкого элемента.

2. Зажим по п.1, о т л и ч а ю шийся тем, что перфорация упругой ленты выполнена в виде пазов по краям ленты.
