Способ термодинамической обработки воздуха и устройство для его осуществления

Способ термодинамической обработки воздуха и устройство для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к технике кондиционирования воздуха и позволяет расширить диапазон обработки воздуха . Форсунка 3 для распыпивания увлажняющей среды, установленная в верхней части оросительной камеры (ОК) 1, ориентирована в сторону поддона 2 и подключена к нему при помощи циркуляционного контура 4. Фильтоующая перегородка 5 разделяет поддон 2 ОК I на две полости 6, 7, одна из которых заполнена водой, а другаясмесью воды и порошкообразного материала . Полости 6, 7 при помощи регулирующих клапанов 8, 9 подсоединены к контуру 4. Такое расположение перегородки и взаимосвязь полостей позволяют более эффективно использовать силу тяжести для фильтрации. Датчики 10, 11 т-ры, установленные на входе и выходе ОК 1, связаны с клапанами 8, 9. В качестве увлажняющей среды, распыпиваемой в потоке воздуха, используют смесь воды и порошкообразного материала высокой теплопроводности . В процессе распыпивания при повьш1ении т-ры наружного воздуха концентрацию смеси уменьшают, а при снижении т-ры наружного воздуха концентрацию смеси увеличивают. 2 с.п. ф-лы, 3 ил. с $ (Л

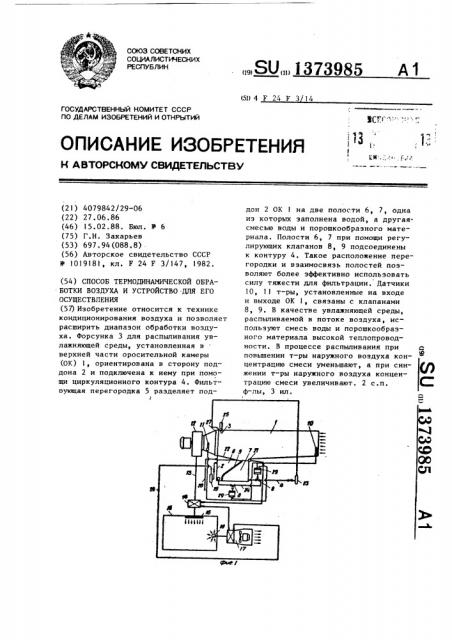

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„SU„„ I 373985

151)4F 24F 3 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2I) 4079842/29-06 (22) 27 ° 06.86 (46) 15.02.88. Бюл. Ф 6 (75) Г.Н. Захарьев (53) 697.94(088.8) . (56) Авторское свидетельство СССР

Ф 1019181, кл. F 24 F 3/147, 1982. (54) СПОСОБ ТЕРМОДИНАМИЧЕСКОЙ ОБРАБОТКИ ВОЗДУХА И УСТРОЙСТВО -ДЛЯ ЕГО

ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к технике кондиционирования воздуха и позволяет расширить диапазон обработки воздуха. Форсунка 3 для распыпивания увлажняющей среды, установленная в верхней части оросительной камеры (ОК) 1, ориентирована в сторону поддона 2 и подключена к нему при помощи циркуляционного контура 4. Фильтоующая перегородка 5 разделяет подг дон 2 ОК I на две полости 6, 7, одна из которых заполнена водой, а другаясмесью воды и порошкообразного материала. Полости 6, 7 при помощи регулирующих клапанов 8, 9 подсоединены к контуру 4. Такое расположение перегородки и взаимосвязь полостей позволяют более эффективно использовать силу тяжести для фильтрации. Датчики

10, 11 т-ры, установленные на входе и выходе ОК 1, связаны с клапанами

8, 9. В качестве увлажняющей среды, распыливаемой в потоке воздуха, используют смесь воды и порошкообразного материала высокой теплопроводности. В процессе распыливания при ф повышении т-ры наружного воздуха концентрацию смеси уменьшают, а при снижении т-ры наружного воздуха концен" трацию смеси увеличивают. 2 с.п. ф-лы, 3 ил.

I 373985

Изобретение относится к технике кондиционирования воздуха.

Целью изобретения является расширение диапазона обработки воздуха.

На фиг.I показано устройство для термодинамической обработки воздуха с системой утилизации тепла, реализующее предлагаемый способ; на фиг.2камера орошения; на фиг. 3 — разрез

А-А на фиг.2.

Устройство для термодинамической обработки воздуха содержит оросительную камеру 1 с поддоном 2 и форсунку

3 для распыливания увлажняющей среды, 15 установленную в верхней части камеры 1, ориентированную в сторону поддона 2 и подключенную к нему прн помощи циркуляционного контура 4, поддон 2 камеры снабжен фильтрующей 20 перегородкой 5, разделяющей его на две полости 6, 7, одна иэ них заполнена водой, а другая — с(песью воды и порошкообразного материала, причем полости 6, 7 поддона 2 при помощи ре- 25 гулирующнх клапанов 8, 9 подсоединены к циркуляционному контуру 4, а оросительная камера 1 на входе и выходе снабжена датчиками 10, 11 температуры, связанными с регулирующими 30 клапанами 8, 9.

К камере 1 подсоединен венти-(втор

l2, связанный воздуховодом 13 теп-лообменником 14 второго подогрева и с помещением 15 с теплоизбытками (е-1 рез воздухораспределитель 16. Из помещения 15 воздух забирается теплоутилизатором 17 через воздухоэаборно отверстие 18.

Полость 6 поддона 2 связана на- 40 сосом 19, теплоутилизатором 1! (через трубос(ровод 20), теплообме(IIIKoM

14 второго подогрева и щелевым эаспределителем 21. Сверху полость 6 поддона 2 герметично закрьгга щитом 22. 45

На циркуляционном контуре 4 установлен насос 23. Регулирующие клапаны 8, 9 установлены на трубопроводе

24, К форсунке 3 подсоединен вибратор 25. В полости 6 поддона 2 установлен переливной трубопровод 26, определяющий уровень воды в поддоне 2.

В оросительной камере перед вентилятором 12 установлен фильтр 27.

На фиг.2 показана примерная траектория капель 28.

Клапаны 8, 9 снабжены регулятора ми 29 непрямого действия.

У: тройс тво для термодинамической обработки воздуха работает следующим образ(м.

1!оддон 2 эапо;шяется водой, В полос"1. 7 поддона 2 зась(лают порошок (а.l(.E«IIII»el!bll в количестве до 507. от обь«м(1 полости 7. Затем включают вентиля.l с>р 2, и 1(осле него — насосы 23 и 19, Смесь иэ форсунки 3 орошает пр(г1 (3 111ый воздух, происходит теплообмен в камере 1, í pp з.у311.тате которого в пс>д1(с3не 2, точпее в полости 7, со611рас т«я смесь с температурой 0 С (ч(1«(ично лед). Одновременно через распр(де п(тел1. 21 11(E(тупает подогреа тая пример(со до +10 С вода от теплоут ил(1 3;1! ора 17 ч«реэ теплообменник 14

E3i opo E o llo1l(E I peIEa, Происходит смешиI3(1IE1I(воды со сме(31.ю и одновременно теплообмен в IIQJIo(ти 7, Смесь нагреl.,1(: с 11 (эт 0 11о +4 (.. Через фильтрующую пер ll opoIlêó 5 вода поступает в полс3«ть 6 поддона 2, где забирается

Il;1(о«с3м 19 и откачивает(я в теплоути31и.((тор 17. Так как вода при +1 С

3(егчс, чем при +4 С, то чтобы геплообм«н был эффективнее, трубопровод ох.(гажд«ьн(ой воды монтируется почти и JE3(. рх(гс3«ти поддона, там, где т«м ((ратура (+ 1) — (О) С. 1Цит 22 защищает иоду от попадания в нее ка1«11, г(3 смссью. Такое расположение ф(1.ll,трукш(ей перегородки 5 и взаимо— (13я.(ь 1олостей 6, 7 позволяет более

Зфф к"1.1шно использовать силу тяжести

;133я ф;(ль(рации: здесь — кратчайшее

pаcc ãoJIII3I oI порошка, выпадающего осадок, Io всасывающего отверстия

1 ас ((с;1 23. Если 1(аружный воздух становитс331 теплее, д, 10 11 дают сHI El IJI на ppãóJlÿòopû 29 непрямого дейв(ния, клапан 9 прикрывается, а клапан Я oткрываеTcÿ. Содержание порошка в смеси уменьшается, коэффициент теплопередачи капли уменьшается, ухудшается теплообмен между каплями и обрабатываемым воздухом.

Ф о р м у л а и з о б р е т е н и я

1. Способ термодинамической обработки воздуха путем распыливания в поток(воздуха увляжняющей среды, отличающийся тем, что, с целью рас(пирения диапазона обработки воздуха, в качестве увляжняющей среды 11(пользуют смесь 1(оды и поре лкообразного материала высокой теплопро1373985 водности, причем в процессе распыливания уменьшают (увеличивают) концентрацию смеси при повышении (снижении) температуры наружного воздуха, 2. Устройство для термадинамической обработки воздуха, содержащее оросительную камеру с поддоном и форсунку для распыливания увлажняющей 1п среды, установленную в верхней части камеры, ориентированную в сторону поддона и подключенную к нему при помощи циркуляционного контура, о тл и ч а ю щ е е с я тем, что, с целью расширения диапазона обработки воздуха, поддон камеры снабжен фильтрующей перегородкой, разделяющей его на две полости, одна из которых заполнена водой, а другая — смесью воды и порошкообразного материала, причем полости поддона при помощи регулирующих клапанов подсоединены к циркуляционному контуру, а оросительная камера на входе и выходе снабжена датчиками температуры, связанными с регулирующими клапанами.

l373985

А-4
