Устройство для сопряжения цвм с абонентами

Устройство для сопряжения цвм с абонентами

Иллюстрации

Показать все

Реферат



Изобретение относится к области вычислительной техники и может быть использовано в системах автоматического контроля, в состав которых входит ЦВМ. Целью изобретения является повышение быстродействия устройства. Устройство содержит рег истр 1, регистр 2 адреса, регистр 3 управляющего слова, третий элемент И 4, коммутатор 5, блок 6 согласования, шифратор 9, регистр 10 пf)epывaния, триггер 11, генератор 12 импульсов, первый элемент И 13, регистр 14 сдвига , четвертый и второй элементы И 15, 16, формирователь 17 импульсов, пятый элемент И 18. Устройство осуществляет прием и передачу информации от ЦВМ к абонентам с синхронизацией по сигналам прерывания и окончания обмена . 1 кл.

СООЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (11) (дц 4 G 06 F 13/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4106313/24-24 (22) 18.08.86 (46) 15.02.88. Бюл. У 6 (72) P..Т.Смук, А.А.Самчинский и 10.È.Êðàéíèé (53) 681 ° 3 (088.8) (56) Авторское свидетельство СССР

В 490115, кл. G 06 F 13/00, 1976.

Авторское свидетельство СССР

У 849190, кл. С 06 F 13/10, 1979. (54) УСТРОЙСТВО ДЛЯ СОПРЯЖЕНИЯ ЦВМ

С АБОНЕНТАМИ (57) Изобретение относится к области вычислительной техники и может быть использовано в системах автоматического контроля, в состав которых входит ЦВМ. Целью изобретения является повышение быстродействия устройства.

Устройство содержит регистр 1, регистр 2 адреса, регистр 3 управляющего слова, третий элемент И 4, коммутатор 5, блок 6 согласования, шифратор 9, регистр 10 прерывания, триггер 11, генератор 12 импульсов, первый элемент И 13, регистр 14 сдвига, четвертый и второй элементы И 15, 16, формирователь 17 импульсов, пятый элемент И 18. Устройство осуществляет прием и передачу информации от

ЦВМ к абонентам с синхронизацией по сигналам прерывания и окончания обмена. 1 ил.

13742

Изобретение относится к вычислительной технике и может быть использовано в системах автоматического контроля, в состав которых входит 5

ЦВМ.

Целью изобретения является повышение быстродействия устройства.

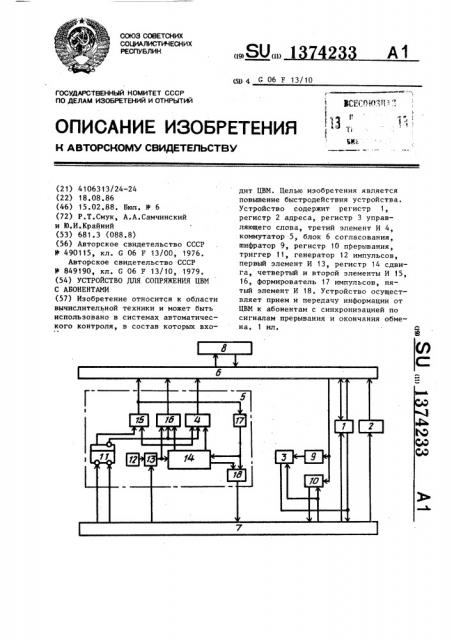

На чертеже изображена структурная схема устройства. 10

Устройство содержит регистр 1 связи, регистр 2 адреса, регистр 3 управляющего слова, третий элемент

И 4, коммутатор 5, блок 6 согласования, ЦВМ 7, абонент 8, шифратор 9, 15 регистр 10 прерывания, триггер 11, генератор 12 импульсов, первый элемент И 13, регистр 14 сдвига, четвертый 15 и второй 16 элементы И,формирователь 17 импульсов, пятый эле- 20 мент И 18.

Устройство работает следующим образом.

При необходимости записи информации в один иэ абонентов в процессе выполнения запрошенной программы ЦВМ

7 по адресной вине выдает в регистр

2 адреса адрес данного абонента, по шине данных передает в регистр 1 связи информацию, которую необходимо sa- З0 писать в выбранный абонент, и устанавливает триггер 11 в состояние, I разрешающее прохождение сигналов

"Сброс" и "Запись" к абоненту 8. За-. тем по отдельной шине канала центральный процессор 7 подает на вход элемента И 13 сигнал, разрешающий начало работы регистра 14 сдвига.

По мере поступления импульсов с генератора 12 на выход регистра 14 40 сдвига вырабатыэавтся последовательно сигналы "Сброс" н "Запись" и "Конец обмена", последний из которых через элемент 18 по отдельной вине поступает в ЦВИ 7 и сообщает об 45 окончании процесса записи.

В режиме чтения информации от абонента 8 ЦВМ 7 но адресной шине выдает в регистр 2 адреса адрес абонента 8 и по отдельной шине устанавливает триггер 11 направления обмена в состояние, разрешающее прохождение только сигнала Чтение", затем по отдельной шине канала ЦВМ 7 подает на вход элемента И 13 сигнал, разрешающий прохождение импульса с генератора 12 через элемент И 13, на входы элементов И 15, 16 и 4. К абоненту 8 разрешается прохождение только сигнала "Чтение", по которому производится чтение информации с абонента 8 и запись в регистр 1 связи, с которого информация считывается в ЦВМ 7.

По отрицательному перепаду сигнала

"Чтение" формирователь 17 импульса вырабатывает сигнал Конец обмена", который сбрасывает в "0" регистр 14 сдвига и через элемент И 18 поступает в ЦВМ 7, сообщает об окончании обмена. При этом снимается сигнал с входа элемента И 13, поступающий с

ЦВМ 7.

Формула изобретения

Устройство для сопряжения ЦВМ с абонентами, содержащее регистр связи, регистр адреса, регистр прерывания, регистр управляющего слова, шифратор, регистр сдвига, триггер, генератор импульсов и с первого по четвертый элементы И, причем входы устройства для подключения выходов команд Чтение* и Записи" ЦВМ соединены с единичным и нулевым входами триггера соответственно, входы устройства для подключения выходов разрешения команды, данных и адреса ЦВМ соединены соответственно с первьм входом первого элемента И, с первым входом регистра связи и входом регистра адреса, вход устройства для подключения выхода разрешения прерывания ЦВМ соединен с входами синхронизации регистра управляющегс слова и регистра прерывания, выход устройства для подключения входа данных ЦВМ соединен с первым выходом регистра связи и.выходом регистра управляющего слова, выходы устройства для подключения входа прерывания ЦВМ, входов команд "Запись", "Сброс", "Чтение" и входа адреса абонента соединены соответственно с выходом регистра прерывания, выходами второго, третьего, четвертого элементов И и выходом регистра адреса; вход устройства для подключения выхода состояния абонента соединен с входом шифратора и входом данных регистра прерывания, вход и выход устройства для подключения выхода и входа данных абонента соединены соответственно с вторым входом и вторым выходом регистра связи, единичный выход триггера соединен с первым входом четвертого элемента И, ну- .

Составитель С.Бурухин

Техред А.Кравчук т

Редактор E.Êîï÷à

Корректор Н.Король

Заказ 603/45

Тираж 704

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, r.. Ужгород, ул. Проектная, 4

3 1374233 4. левой выход триггера соединен с пер- дены формирователь импульсов и пятый выми входами второго и третьего эле- элемент И, причем выход четвертого ментов И, выход генератора импульсов элемента И соединен с входом формисоединен с вторым входом первого рователя импульсов, выход которого элемента И, выход которого соединен соединен с входом сброса регистра с информационным входом регистра сдвига и первым входом пятого элесдвига, первый, второй выходы кото- мента И, второй вход и выход которорого соединены с вторыми входами го соединены соответственно с третьим соответственно второго, третьего 1О выходом регистра сдвига и выходом усэлементов И, выход шифратора сое- тройства для подключения входа окондинен с информационным входом ре- чания обмена ЦВМ, выход первого эле-. гистра управляющего слова, о т л и — мента И соединен с вторым входом четч а ю щ е е с я тем, что, с целью вертого элемента И и третьими входаповышения быстродействия, в него вве- 15 ми второго и третьего элемента И.
