№ 137424

Класс 74с 3 ссср ажс ф 1 р g

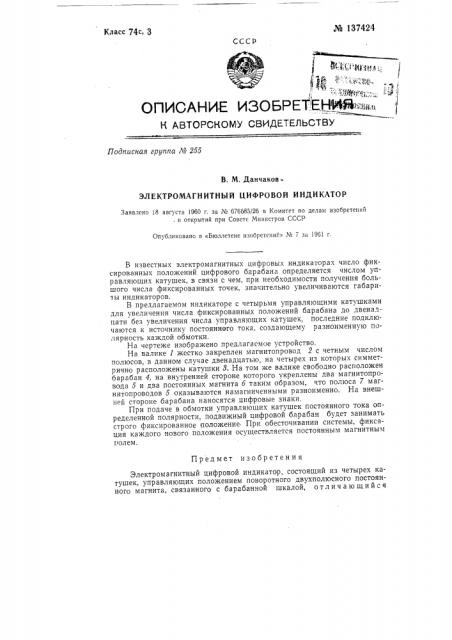

ОПИСАНИЕ ИЗОБРЕТ. ЕзНИЙ :ЪИ,, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 255

В. М. ДанчаковЭЛЕКТРОМАГНИТНЫЙ ЦИФРОВОЙ ИНДИКАТОР

Заявлено 18 августа 1960 г. за М 676685/26 в Комитет по делам изобретений . я открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 7 за 1961 г.

Предмет изобретения

Электромагнитный цифровой индикатор, состоящий из четырех катушек, управляющих положением поворотного двухполюсного постоянного магнита, связанного с барабанной шкалой, отличающийся

В известных электромагнитных цифровых индикаторах число фиксированных положений цифрового барабана определяется числом управляющих катушек, в связи с чем, при необходимости получения большого числа фиксированных точек, значительно увеличиваются габариты индикаторов.

В предлагаемом индикаторе с четырьмя управляющими катушками для увеличения числа фиксированных положений барабана до двенадпати без увеличения числа управляющих катушек, последние подключаются к источнику постоянного тока, создающему разноименную полярность каждой обмотки, На чертеже изображено предлагаемое устройство.

На валике 1 жестко закреплен магнитопровод 2 с четным числом полюсов, в данном случае двенадцатью, на четырех из которых симметрично расположены катушки 8. На том же валике свободно расположен барабан 4, на внутренней стороне которого укреплены два магнитопровода 5 и два постоянных магнита б таким образом, что полюса 7 магнитопроводов 5 оказываются намагниченными разноименно. На внешней стороне барабана наносятся цифровые знаки.

При подаче в обмотки управляющих катушек постоянного тока определенной полярности, подвижный цифровой барабан будет занимать строго фиксированное положение При обесточивании системы, фиксация каждого нового положения осуществляется постоянным магнитным полем. № 137424 тем, что, с целью увеличения фиксированных положений барабана до двенадцати, управляющие катущки подключены к источнику постоянного тока, создающему разноименную полярность каждой обмотки.
