Устройство для импульсного намагничивания

Устройство для импульсного намагничивания

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , в частности к намагничивающим устройствам. Цель изобретения - повышение производительности. Поставленная цель достигается за счет того. что в з стройство, содержащее блок I питания, батарею конденсаторов 2, разрядный тиристор 3 со схемой управления , намагничивающий индуктор 5, дополнительно введену несущая плита 14, электродвигатель 7 с редуктором, рычаг 10, накопитель 6 заготовок магнитов , регулируемое реле 19, причем намагничивающий индуктор 5 установлен в диэлектрическом блоке I3 и закреплен в несущей плите. 14, на поверхности несущей плиты 4 расположены размыкающие контакты 8 цепИ питания электродвигателя 7 и замыкающие контакты 4 схемы управления разрядным тиристором 3. Регулируемое реле 19 подключено параллельно батарее конденсаторов 2. 1 ил. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (59 4 Н 01 F 13/00

11

ОПИСАНИЕ ИЗОБРЕТЕНИЯ . Н АВТОРСКОМ,К СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4120624/24-07 (22) 17.09.86 (46) 15.02.88. Бюл. № 6 (72) Л.И.Лысенко, Г.В.Волчков, С.Г.Кобец и С.Б.Панченко (53) 621.318.25(088.8) (56) Авторское свидетельство СССР № 325639, кл. Н 01 F 13/00, 1972.

Авторское свидетельство СССР № 838766, кл, H 01 F 13/00, 1981. (54) УСТРОЙСТВО ДЛЯ ИМПУЛЬСНОГО НАМАГНИЧИВАНИЯ (57) Изобретение относится к электротехнике, в частности к намагничивающим устройствам. Цель изобретения = повьппение производительности. Поставленная цель достигается за счет того, „„SU„„1374294 А1 что в устройство, содержащее блок 1 питания, батарею конденсаторов 2, разрядный тиристор 3 со схемой управления, намагничивающий индуктор 5, дополнительно введены несущая плита !

4, электродвигатель 7 с редуктором, рычаг 10, накопитель 6 заготовок магнитов, регулируемое реле !9, причем намагничивающий индуктор 5 установлен в диэлектрическом блоке 13 и закреплен в несущей плите .14, на поверхности несущей плиты 14 расположены размыкающие контакты 8 цепи питания электродвигателя 7 и замыкающие контакты 4 схемы управления разрядным тиристором 3. Регулируемое реле 19 подключено параллельно батарее конденсаторов 2. 1 ил.

1 1

1374294

Изобретение относится к электротехнике, в частности к намагничивающим устройствам, и может быть использовано в условиях серийного и массо5 вого производства постоянных магнитов и магнитных цепей при изготовлении магнитоэлектрических устройств.

Целью изобретения является повыщение производительности устройства. 10

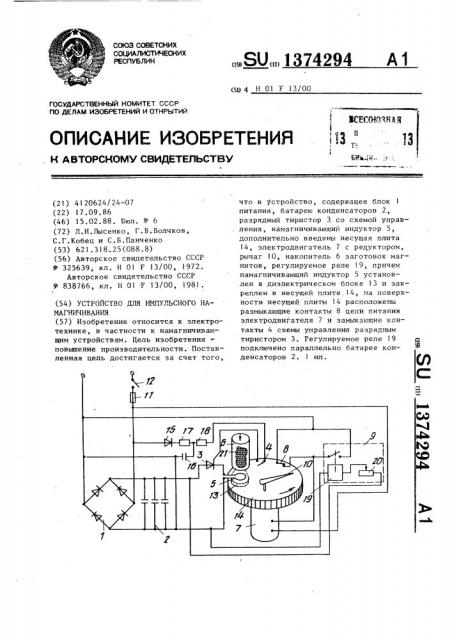

На чертеже показана принципиальная электромеханическая схема предлагаемого устройства.

Устройство состоит из блока 1 питания, батареи конденсаторов 2, раз- 15 рядного тиристора 3, первый и второй входы которого соединены соответственно с выходами батареи конденсаторов 2 и замыкающими контактами 4, а также намагничивающего индуктора 5, 20 вход которого соединен с выходом разрядного тиристора 3. Устройство также содержит накопитель 6 заготовок магнитов, электродвигатель 7 с редуктором, размыкающие контакты 8, регулируемое реле 9, рычаг 10. Рычаг имеет воэможность последовательно во времени механически взаимодействовать соответственно с замыкающим контактом

4, размыкающим контактом 8 и заготов- 30 кой магнита. Управляемые входы электродвигателя 7 соединены с управляющими выходами регулируемого реле 9 и размыкающим контактом 8, а второй выход батареи конденсаторов 2 соединен с входом регулируемого реле 9.

Блок I питания состоит иэ выпрямительного моста на четырех диодах, подключенного через предохранитель

11 и тумблер 12 к источнику перемен- 40 ного напряжения. В диагональ выпрямительного яоста параллельно подключен вход батареи конденсаторов 2. Выход батареи конденсаторов параллельно подключен к последовательно соединен- 45 ным разрядному управляемому тиристору и намагничивающему индуктору 5i

Этот индуктор установлен в диэлектрическом блоке !3, который, в свою очередь, закреплен в несущей плите !

4 таким образом, что верхняя плоскость индуктора совпадает с верхней плоскостью несущей плиты 14. В цепь управляемого электрода тиристора 3 последовательно включен контакт 4.

Схема управления тиристором включает в себя диод 15, предназначенный для выпрямления переменного напряжения сети, конденсатор 16, предназначенный для сглаживания колебательных процессов, и делитель напряжения, состоящий из резисторов 17 и 18.

Вход цепи управления через понижающий трансформатор (не показан) подключен к источнику переменного напряжения, а выход через контакты 4 — к управляемому электроду тиристора 3.

Над индуктором 5 установлен накопитель 6 заготовок магнитов. В нижней плоскости несущей плиты !4 закреплен электродвигатель с редуктором, а вал редуктора электродвигателя выведен на верхнюю плоскость несущей плиты 14. На валу закреплен рычаг 10.

Возможность последовательного во времени механического взаимодействия рычага с контактами 4 и 8, а также заготовкой магнита достигается за счет расположения последних на одном горизонтальном уровне вьппе плиты 14.

Электродвигатель 7 подключен к источнику переменного напряжения. В разрыв цепи питания электродвигателя включены контакты 8. Вход управляемого реле 9, состоящего из электромагнитного реле 19 и переменного резистора 20, подключен параллельно к батарее конденсаторов 2, а выход замыкающих контактов электромагнитного реле 9 включен последовательно в разрыв цепи питания электродвигателя и параллельно контактам 8. С помощью переменного резистора 20 обеспечивается фиксированная величина напряжения заряда батареи конденсаторов.

Устройство работает следующим образом.

В накопитель б заготовок магнитов помещают заготовки магнитов 21, нижняя из которых находится непосредственно на индукторе 5. Включают тумблер 12. Одновременно на блок питания

1 и электродвигатель 7 подается переменное напряжение, происходит зарядка батареи конденсаторов 2 и движение рычага 10 против часовой стрелки.

Рычаг 10 достигает контактов 8 и механическим взаимодействием размыкает их. Происходит разрыв цепи питания электродвигателя 7, и рычаг 10 останавливается.

В то время, когда рычаг 10 остановлен, батарея конденсаторов 2 продолжает заряжаться до заданной величины напряжения, установленной на

1374294!

Составитель А.Лукин

Техред А.Кравчук Корректор Н.Король

Редактор Э.Слиган

Заказ 607/48

Тираж 746 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 электромагнитном реле 19 с помощью переменного резистора 20. При достижении.заданной величины напряжения батареи конденсаторов 2 происходит замыкание замыкающих контактов электромагнитного реле 19 и электродвигатель 7 подключается к источнику переменного напряжения, передавая через редуктор свое движение рычагу 10, который, возобновляя свое движение, достигает контакты 4 и замыкает их.

На управляемый электрод тиристора 3 подается управляемый сигнал, который открывает тиристор 3, заряд, накоп- !5 ленный в батарее конденсаторов, поступает на намагничивающий индуктор

5, и происходит намагничивание заготовки магнита 21. Рычаг 10 магнитов продолжает свое движение и сдвигает 20 (снимает) намагниченный магнит 21 с иидуктора 5 на плоскость несущей плиты !4. Находящиеся в накопителе

6 заготовки магнитов под собственным весом опускаются на индуктор, на вы- 25 соту снятого магнита. Технологический цикл намагничивания автоматически повторяется. Изменение режимов намагничивания, т.е. регулирование величины напряжения заряда батареи кон-30 денсаторов производят с помощью переменного резистора 20.

Ф о р м у л а изобретения

Устройство для импульсного намагничивания, содержащее блок питания, . последовательно соединенные батарею конденсаторов, разрядный тиристор, намагничивающий индуктор, схему управления разрядным тиристором, о тл и ч а ю щ е е с я тем, что, с целью повышения производительности устройства, дополнительно введены несущая плита, электродвигатель с редуктором, рычаг, расположенный на валу электродвигателя над поверхностью несущей плиты, накопитель заготовок магнитов, регулируемое реле, причем намагничивающий индуктор установлен в диэлектрическом блоке и закреплен в несущей плите так, чтобы верхняя плоскость индуктора совпадала с верхней плоскостью несущей плиты, накопитель заготовок магнитов расположен над индуктором с рабочим зазором, на поверхности несущей плиты расположены размыкающие контакты цепи питания электродвигателя и замыкающие контакты схемы управления разрядным тиристором, регулируемое реле параллельно подключено к батарее конденсаторов, а замыкающие контакты регулируемого реле включены в цепь питания электродвигателя.
