Способ изготовления защитных керамических чехлов и наконечников для термопар

Способ изготовления защитных керамических чехлов и наконечников для термопар

Иллюстрации

Показать все

Реферат

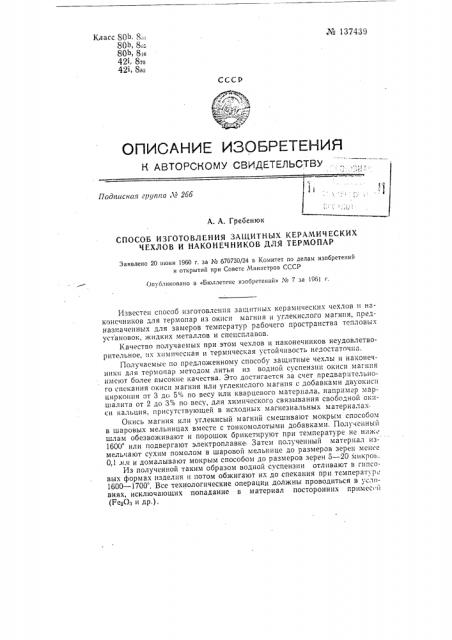

¹ 137439

Класс 801з, 8, i

80», 8св

80b, 8!в

421, 8то

421, 8во ссср

pp(4QAHME ИЗОБРЕТЕНИ !

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л 26б

А. A. Гребенюк

СПОСОБ ИЗГОТОВЛЕНИЯ ЗАЩИТНЫХ КЕРАМИЧЕСКИХ

ЧЕХЛОВ И НАКОНЕЧНИКОВ ДЛЯ ТЕРМОПАР

Заявлено 20 шоня !960 г. за ¹ 670730/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 7 за !96! г.

1!звестсн способ изготовления защитных керамических чехлов и наконечников для термопар из окиси магния и углекислого магния, предназначенных для замеров температур рабочего пространства тепловых установок, жидких металлов и спецсплавов.

Качество получаемых при этом чехлов и наконечников неудовлетворительное, их химичсская и термическая устойчивость недостаточна.

Получаемые по предложенному способу защитные чехлы и наконечники для термопар методом литья из водной суспензии окиси магния имеют более высокие качества. Это достигается за счет предварительного спекания окиси магния или углекислого магния с добавками двуокиси циркония от 3 до 5% по весу или кварцевого материала, например маршалита от 2 до 37о по весу, для химического связывания свободной ок !си кальция, присутствующеи в исходных магнезиальных материалах.

Окись магния или углекнсый магний смешивают мокрым способом в шаровых мельницах вместе с тонкомолотыми добавками. Полученный шлам обезвоживают н порошок брикетируют при температуре не ниж °

1600 или подвергают электроплавке. Затем полученный материал измельчают сухим помолом в шаровой мельнице до размеров зерен х!е!!ее

0,1 л!л и домалывают мокрым способом до размеров зерен 5 — 20 микро..

Из полученной таким образом водной суспензии отливают в гипсовых формах изделия и потом обжигают их до спекания при температуре

1600 — 1700, Все технологические операции должны проводиться в условиях, исключающих попадание в материал посторонних примсс и (Fe O3 i< др ) К 1371,3I j

Предмет изобретеиия

Редактор М. А. Мрочко Техрсд А. А. Камышникова Корректор И. П. Бронштей:.

Объем 0,17 усл. п. л.

Цена 3 коп. формат бум. 70Х 108 /1в

Тираж 800

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6

Подп. к печ. 11 111-61 г

Зак. 3164

Типография ЦБТИ Комитета по делам изобретений и открытий ч..и Совстс Министров СССР, Москва, Петровка, 14, 11 (.пособ изготовления защитных керамических чехлов и пакоие и!и<оп для термопар из окиси магния и углекислого магния, пред азпач ги1ых для замер«в температур рабочего пространства тепловых установок, и 11.1ких металлов и спецсплавов, отл ичающи и с я тем, ITo, с цсльго 11«,1!)"!енllÿ методоM литья из Водио!I суспензии окиcll м I! Ilия, з11111!ITI! I>1

ЧЕX 10В 11 H31 OIIC !IIII KOB ДЛЯ тЕРМОПаР áO !CC BbICOlwOI Ка ICC1 !12, «111ICI> магиия или улекислый магииЙ предварител1>ио спе! а!от с добавкам 11 двуокиси циркоиия от 3 до 5iu или кварцевого материала, 1!апример маршалита от 2 до 3% по весу, для химического связывания свооодиой окиси кальция, присутствующей в исходных магнезиальиых материалах.
