Реферат



Класс 5а, 82

-М 13744

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ замка для буровых штанг.

К патенту А. И. Рерценберга, заявленному 9 февраля

1929 года (заяв. свид. ¹ 40294).

О выдаче патента опубликовано 81 марта 1980 года. Действие патента респространяетсл на 15 лет от 81 марта 1931 года.

Предмет патента. фИГ.) фиг2

Тип. Ридрогр. Упр. Управл. В.-М. Сил РККА. Ленинград, здание Рл. Адмиралтейства.

В предлагаемом замке каждая штанга снабжается с одного конца крючком, а с другого — гнездом, соответствующим крючку присоединяемой к ней штанги, при чем заведение крючка в гнездо возможно только при взаимном наклоне штанг под значительным углом, чем обеспечивается надежность их соединения.

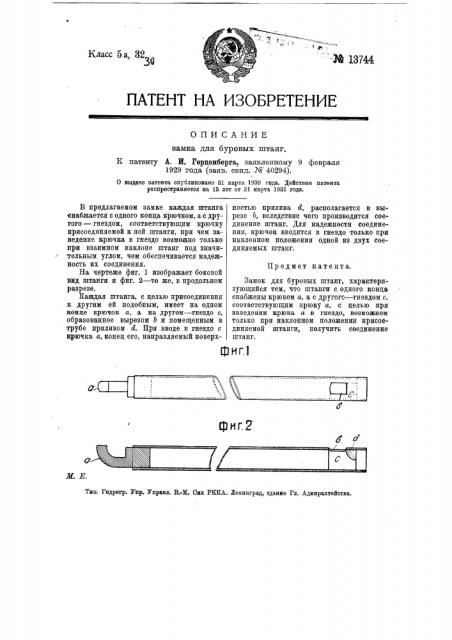

На чертеже фиг. 1 изображает боковой вид штанги и фиг. 2 — то же, в продольном разрезе.

Каждая штанга, с целью присоединения к другим ей подобным, имеет на одном конце крючок а, а на другом — гнездо с, образованное вырезом b и помещенным в трубе приливом d. При вводе в гнездо с крючка а, конец его, направляемый поверхностью прилива d, располагается в вырезе b, вследствие чего производится соединение штанг. Для надежности соединения, крючок вводится в гнездо только при наклонном положении одной из двух соединяемых штанг.

Замок для буровых штанг, характеризующийся тем, что штанги с одного конца снабжены крюком а, а с другогс — гнездом с, соответствующим крюку а, с целью при заведении крюка а в гнездо, возможном только при наклонном положении присоединяемой штанги, получить соединение штанг.
