Способ обмолота зерна и устройство для его осуществления

Способ обмолота зерна и устройство для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному производству. Цель изобретения - уменьшение энергозатрат и повышение эффективности обмолота. Способ обмолота включает подачу обмолачиваемой культуры в молотильное устройство, враш.ение ее газовым потоком и отвод зерна и легких фракций обмолота. Враш,ение обмолачиваемой культуры осуществляют механическим путем совместно с вращением ее газовым потоком. Устройство для осуществления способа содержит приемники 1 и 2 для зерна, вихревую трубу 3 с сопловым вводом 4, диафрагму 5 с перфорациями, электродвигатель 6, окно 8 с задвижкой 7, воздухосборник 9, вентиляторные лопатки 10, задвижку 12. Обмолачиваемая культура вращается сжатым газом, а диафрагма 5 обеспечивает дополнительное вращение культуры . 2 с. и 2 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1375177 А1 (1)4 А01 D91 ОО,А01 F12 18

4 I

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1 15

ЧмН ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3929255/30-15 (22) 22.07.85 (46) 23.02.88. Бюл. № 7 (71) Харьковский авиационный институт им. Н. Е. Жуковского (72) В. А. Сафонов (53) 631.361.2.23 (088.8) (56) Авторское свидетельство СССР № 1160986, кл. А 01 D 91/00, А 01 F 12/18, 1983. (54) СПОСОБ ОБМОЛОТА ЗЕРНА И УСТРОЙСТВО ДЛЯ ЕГО ОСУШЕСТВЛЕНИЯ (57) Изобретение относится к сельскохозяйственному производству. Цель изобретения — уменьшение энергозатрат и повышение эффективности обмолота. Способ обмолота включает подачу обмолачиваемой культуры в молотильное устройство, вращение ее газовым потоком и отвод зерна и легких фракций обмолота. Вращение обмолачиваемой культуры осуществляют механическим путем совместно с вращением ее газовым потоком. Устройство для осуществления способа содержит приемники 1 и 2 для зерна. вихревую трубу 3 с сопловым вводом 4, диафрагму 5 с перфорациями, электродвигатель

6, окно 8 с задвижкой 7, воздухосборник 9, вентиляторные лопатки 10, задвижку 12. Обмопачиваемая культура вращается сжатым газом, а диафрагма 5 обеспечивает дополнительное вращение культуры. 2 с. и 2 з.п. ф-лы, 4 ил.

1375177

Изобретение относится к сельскохозяйственному производству и может быть использовано для обмолота зерна.

Цель изобретения — уменьшение энергозатрат и повышение эффективности обмолота.

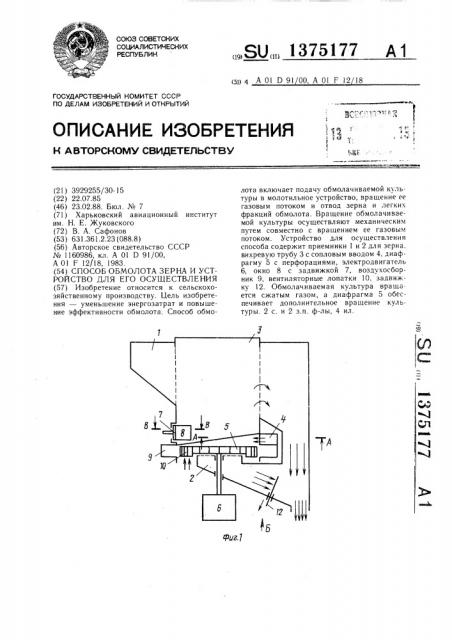

На фиг. 1 показано устройство для осуществления способа обмолота зерна; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — вид Б на фиг. I; на фиг. 4 — сечение  — В на фиг. 1.

1О

Способ обмолота включает следующие операции: подача обмолачиваемой культуры в молотильное устройство, вращение обмолачиваемой культуры газовым потоком, отвод зерна и легких фракций обмолота, совместно с вращением обмолачиваемой культуры газовым потоком осуществляют ее вращение механическим путем.

Устройство содержит приемники I и 2 для зерна, вихревую трубу 3 с сопловым вводом 4, диафрагму 5, электродвигатель 6, задвижку 7, окно 8, воздухосборник 9, вентиляторные лопатки 10 и перфорации 11.

Вихревая труба 3 соединена сопловым вводом 4 .с источником сжатого воздуха.

Диафрагма 5 выполнена с перфорациями 1! для отвода зерна в дополнительный зерноприемник 2, который снабжен регулировочной задвижкой 12. В устройстве может быть несколько подводящих воздух тангенциальных сопел..

При осуществлении способа сжатый воз- 30 дух поступает в сопловый ввод 4, закручивается в вихревой трубе 3, где находится обмолачиваемая культура, при этом диафрагма 5 обеспечивает дополнительное вращение обмолачиваемой культуры (например, початков кукурузы). Обмолоченное зерно 35 поступает в приемник 1 непрерывно, а стержни початков удаляются через нижнюю часть вихревой трубы 3 через окно 8. Зерно просыпается через перфорации диафрагмы 5 и скапливается в дополнительном зерноприемнике 2.

Диафрагма 5 приводится во. вращение электродвигателем 6 или с помощью цепной передачи или ременной от привода источника сжатого воздуха. При снабжении диафрагмы 5 лопатками 10 и воздухосборником 9 воздух засасывается лопатками 10 из атмосферы снизу, собирается в воздухосборнике 9 и поступает через ввод 4 в трубу 3.

Указанные конструктивные особенности предложенного устройства обеспечивают сни. жение энергозатрат и повышение эффективности обмолота.

Формула изобретения

I. Способ обмолота зерна, заключающийся в подаче обмолачиваемой культуры в молотильное устройство, вращении ее газовым потоком, отводе зерна и легких фракций обмолота, отличающийся тем, что, с целью уменьшения энергозатрат и повышения эффективности обмолота, совместно с вращением обмолачиваемой культуры газовым потоком осуществляют ее вращение механическим путем.

2. Устройство для обмолота зерна, содержащее приемник зерна, вихревую трубу с диафрагмой, сообщающуюся сопловым вводом с источником сжатого воздуха, окно для выгрузки легких продуктов обмолота, отличающееся тем, что, с целью уменьшения энергозатрат и повышения эффективности обмолота, диафрагма снабжена приводом вращения вокруг оси вихревой трубы и установлена на опорах вращения, а окно для выгрузки легких продуктов обмолота выполнено в боковой стенке вихревой трубы и снабжено задвижкой.

3. Устройство по п. 2, отличающееся тем, что диафрагма выполнена с отверстиями для отвода зерна и вентиляторными лопатками, установленными с нижней стороны диафрагмы, а также воздухосборником, сообщающимся тангенциально с вихревой трубой.

4. Устройство по п. 2, отличающееся тем, что оно снабжено дополнительным приемником для зерна.!

375177
