Устройство для зацепа и подъема орудий лова

Устройство для зацепа и подъема орудий лова

Иллюстрации

Показать все

Реферат



изобретение относится к рыбной промышленности и может быть использовано для изъятия из водоема орудий лова. преимущественно браконьерских. Цель изобретения - повышение надежности работы путем улучшения гидродинамических характеристик устройства. При движении устройства по дну элементы орудия лова попадают в прорези 11 и удерживаются в концевых расширениях 12 захватов. Приспособление для преодоления неровностей дна содержит подпружиненный полоз 4. На нем посредством шарнирных штоков 7 и 9 закреплен углубитель (У) 5. При прохождении неровностей дна полоз 4 передает усилие У5. Захваты выполнены в виде шайб 10 и закреплены на концах У 5. 1 3. п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5)) 4 А 01 К 79 00

1.. (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

Фиг,(ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4053054/28-13 (22) 09.04.86 (46) 23.02.88. Бюл. № 7 (71) Урало-Каспийское отделение Центрального научно-исследовательского института осетрового хозяйства (72) В. Г. Емельянченко и П. Д. Фокин (53) 639.2.081.4 (088.8) (56) Авторское свидетельство СССР № 1264885, кл. А 01 К 79/00, 1975, (54) УСТРОЙСТВО ДЛЯ ЗАЦЕПА И

ПОДЪЕМА ОРУДИЙ ЛОВА (57) Изобретение относится к рыбной промышленности и может быть использовано для изъятия из водоема орудий лова, „„SU„„1375213 А 1 преимущественно браконьерских. Цель изобретения — повышение надежности работы путем улучшения гидродинамических характеристик устройства. При движении устройства по дну элементы орудия лова попадают в прорези 11 и удерживаются в концевых расширениях 12 захватов. Приспособление для преодоления неровностей дна содержит подпружиненный полоз 4. На нем посредством шарнирных штоков 7 и 9 закреплен углубитель (У) 5. При прохождении неровностей дна полоз 4 передает усилие У5. Захваты выполнены в виде шайб 10 и закреплены на концах У 5.

1 з. п. ф-лы, 2 ил.

1375213

Формула изобретения

Составитель А. Горбачева

Редактор Р!. Дербак Текред И. Верее Корректор А. Тяско

Заказ 3<)i /4 Тираж 519 Подписное

ВНИИ11И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Рахшская наб., д. 4/5

11роизводствснно-полиграфическое пре, приятие, г. Ужгород, ул. Г1роектн : —:, 4

Изобретение относится к рыбной промышленности и может быть использовано при проведении рыбоохранных мероприятий по обнаружению и изъятию из водоема орудий лова, затонувших при промышленном лове и используемых браконьерами.

Цель изобретения — повышение надежности работы путем улучшения гидродинамических характеристик устройства.

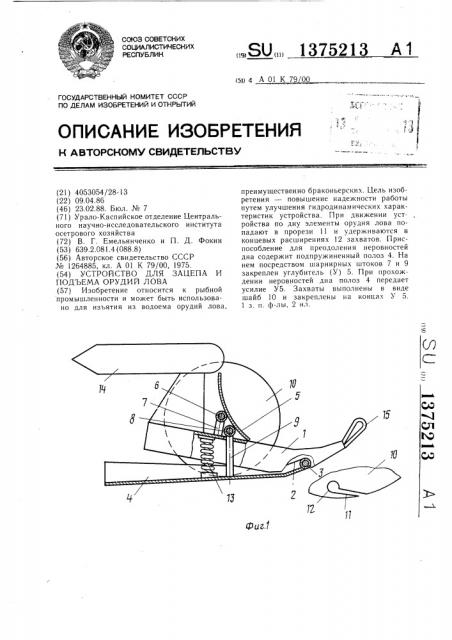

На фиг. 1 изображено устройство для зацепа и подъема орудий лова, вид сбоку; на фиг. 2 — то же, вид сверху.

Устройство содержит цилиндрический корпус 1, выполненный с прорезью 2 в нижней части. В прорези 2 размещен шарнир 3 полоза 4 приспособления для определения неровностей дна. Углубитель 5 этого приспособления выполнен в виде пластины крыловидного профиля и связан с корпусом 1 посредством шарнира 6 и штока 7, а с полозом 4 — через шарнир 8 и шток 9.

На концах углубителя 5 симметрично закреплены два захвата, выполненные в виде шайб 10, каждая из которых выполнена с прорезью 11, имеющей в концевой части расширение 12 для удержания тросов орудий лова (не показаны) . Пружина 13 размещена между полозом 4 и корпусом 1.

В верхней части устройства укреплен стабилизирующий поплавок 14. Для крепления буксировочного троса (не показан) служит петля 15.

Устройство работает следующим образом.

Устройство буксируют судном посредством троса. При этом оно движется по дну, соприкасаясь с дном полозом 4 и концевыми шайбами 10. При взаимодействии с дном полоз 4 через шток 7 передает усилие на углубитель 5. При этом изменяется угол атаки, лобовое сопротивление и сила трения о дно водоема.

Зацепление орудий лова происходит в прорезях 11 концевых шайб 10. Поскольку прорези 11 имеют расширение 12 только в концевой части, посторонние пред,меты (стержни, ветки) не улавливаются, а орудия лова, в том числе браконьерские, зацепляются надежно. Пружина 13, размещенная между полозом 4 и корпусом 1, задает максимальный угол атаки углубителя 5.

Устройство позволяет изменять гидродинамические характеристики углубителя в процессе работы в зависимости от рельефа дна на скорости 7 — 8 км / ч. Благодаря этому устройство позволяет осуществлять зацеп и подъем орудий лова, затонувших орудий промышленного рыболовства и браконьерских сетей, удочек-петель, крючковых снастей, закидных удочек и т. д.

20 1. Устройство для зацепа и подъема орудий лова, преимущественно браконьерских, содержащее корпус, шарнирное приспособление для преодоления неровностей дна и два симметричных захвата, каждый из которых выполнен с прорезью, имеющей в концевой части расширение для удержания тросов орудия лова, отличающееся тем, что, с целью повышения надежности работы путем улучшения гидродинамических характеристик устройства, приспособление для преодоления неровностей дна содержит подпружиненный полоз с закрепленным на нем посредством шарнирных штоков углубителем, а захваты выполнены в виде шайб и закреплены на концах углубления.

2. Устройство по и. 1, отличающееся тем, что углубитель выполнен в виде пластины с крыловидным профилем.
