ссср, Э

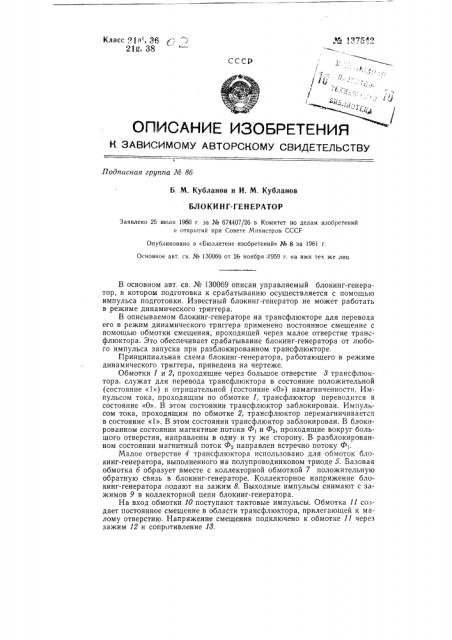

ОПИС1 НИЕ ИЗОБРЕТ

H ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 8б

Б. М. Кубланов и И. М. Кубланов

БЛОКИ Н Г-ГЕН ЕРАТОР

Заявлено 25 июля 1960 г. за № 674407/26 в Комитет по делам изобретений и открытий при Совете Министров CCCF

Опубликовано в «Бюллетене изобретений» № 6 за 1961 г.

Основное авт. св. № 130069 от 26 ноября !959 г. на имя тех же лиц

В основном авт, св. № 130069 описан управляемый блокинг-генератор, в котором подготовка к срабатыванию осуществляется с помощью импульса подготовки. Известный блокинг-генератор не может работать в режиме динамического триггера.

В описываемом блокинг-генераторе на трансфлюкторе для перевода

его в режим динамического триггера применено постоянное смещение с помощью обмотки смещения, проходящей через малое отверстие трансфлюктора. Это обеспечивает срабатывание блокинг-генератора от любого импульса запуска при разблокированном трансфлюкторе.

Принципиальная схема блокинг-генератора, работающего в режиме динамического триггера, приведена на чертеже.

Обмотки 1 и 2, проходящие через большое отверстие 3 трансфлюктора, служат для перевода трансфлюктора в состояние положительной (состояние «1») и отрицательной (состояние «О») намагниченности. Импульсом тока, проходящим по обмотке 1, трансфлюктор переводится в состояние «О». В этом состоянии трансфлюктор заблокирован. Импульсом тока, проходящим по обмотке 2, трансфлюктор перемагничивается в состояние «!». В этом состоянии трансфлюктор заблокирован. В блокированном состоянии магнитные потоки Ф1 и Ф, проходящие вокруг большого отверстия, направлены в одну и ту же сторону. В разблокированном состоянии магнитный поток Ф направлен встречно потоку Фь

Малое отверстие 4 трансфлюктора использовано для обмоток блокинг-генератора, выполненного на полупроводниковом триоде 5. Базовая обмотка б образует вместе с коллекторной обмоткой 7 положительную обратную связь в блокинг-генераторе. Коллекторное напряжение блокинг-генератора подают на зажим 8. Выходные импульсы снимают с зажимов 9 в коллекторной цепи блокинг-генератора.

На вход обмотки 10 поступают тактовые импульсы. Обмотка 11 со»дает постоянное смещение в области трансфлюктора, прилегающей к малому отверстию. Напряжение смещения подключено к обмотке ll через зажим 12 и сопротивление 18. № 137542

Когда трансфлюктор заблокирован (состояние «О»), магнитные потоки в перемычках 14 и 15 трансфлюктора направлены одинаково. Вокруг малого отверстия 4 не образуется замкнутого магнитного потока. Ампервитки обмотки 11 также недостаточны для создания этого потока.

В этом состоянии тактовые импульсы, поступающие в обмотку 10, не изменяют магнитного потока вокрут малого отверстия. Блокинг-генератор не срабатывает. Если же трансфлюктор разблокирован (состояние

«1»), то магнитный поток Ф1 в перемычке 14 направлен встречно с потоком Ф в перемычке 15. При этом ампервитки обмотки 11 создают замкнутый постоянный магнитный поток вокруг отверстия 4. 1(аждый тактовый импульс, поступающий в обмотку 10, заставляет блокинг-генерат >р срабатывать. Таким образом, блокинг-гснератор может работать в режиме динамического триггера.

Описанный блокинг-генератор прощс и экономичнее известных аналогичнь1х pp"стройств.

Предмет изобретения

Редактор Н. С. Кутафина

Текред А. М. Токер Корректор Л. Комарова

Формат бум. 70+108 /ц

Т яр а >к 800

ЦВТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва Центр, М. Черкасский пер., д. 2/6

Г1бъсм 0,18 llsJ,. л.

Цена 4 к.ы.

Подп. к печ. 17Х1-б! г

Лак. 5476

Типографяя ЦБТИ Комитета по делам изобретений и открытий ири Совете Министров СССР, Москва, Петровка, 14.

Блокинг-генератор на трансфлюкторе по авт. св. No 1 30069, о т л нч а ю шийся тем, что, с целью перевода его в режим динамического триггера, через малое отверстие трансфлюктора проходят витки обмотки смещения и обмотки блокинг-генератора, а через большое отверстие проходят витки обмотки установки триггера.
