Реферат



Класс 21а4, 48 в.:,т" . № 137549

СССР с; з(-фъьф -"

Б@Б„щ„-.

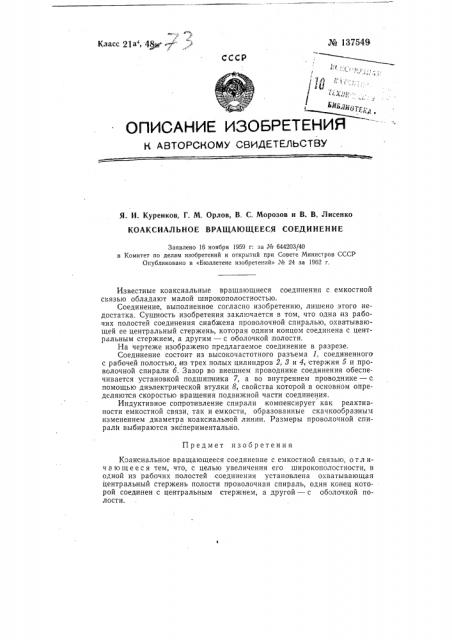

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Я. И. Куренков, Г. М, Орлов, В. С. Морозов и В. В. Лисенко

КОАКСИАЛЬНОЕ ВРАЩАЮЩЕЕСЯ СОЕДИНЕНИЕ

Заявлено 16 ноября 1959 г: за № 644203/40 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 24 за 1962 г.

Предмет изобретения

Коаисиальное вращающееся соединение с емкостной связью, о т л ич а ю щ е е с я тем, что, с целью увеличения его широкополостности, в одной из рабочих полостей соединения установлена охватывающая центральный стержень полости проволочная спираль, один конец которой соединен с центральным стержнем, а другой — с оболочкой полости.

Известные коаксиальные вращающиеся соединения с емкостной сьязью обладают малой широкополостностью.

Соединение, выполненное согласно изобретению, лишено этого недостатка. Сущность изобретения заключается в том, что одна из рабочих полостей соединения снабжена проволочной спиралью, охватывающей ее центральный стержень, которая одним концом соединена с центральным стержнем, а другим — с оболочкой лолости.

На чертеже изображено предлагаемое соединение в разрезе.

Соединение состоит из высокочастотного разъема 1, соединенного с рабочей полостью, из трех полых цилиндров 2, 3 и 4, стержня 5 и проволочной спирали 6. Зазор во внешнем проводнике соединения обеспечивается установкой подшипника 7, а во внутреннем проводнике — с помощью диэлектрической втулки 8, свойства которой в основном определяюпся скоростью вращения подвижной части соединения.

Индуктивное сопротивление спирали компенсирует как реактивности емкостной связи, так и емкости, образованные скачкообразным изменением диаметра коаксиальной линии. Размеры проволочной спирали выбираются экспериментально. № 137549

Редактор В. Н. Погоржельский Техред А. A. Кудрявицкая Корректор Н. Щербакова

Зак. 290/4

Типография, пр. Сапунова, 2.

Подп. к печ. 9/1 — 63 г. Формат бум. 70Х108 />G Объем 0,18 изд. л.

Зак. 10022 Тираж 275 Цена 4 коп.

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/б.
