Композиция для изготовления декоративно-облицовочного материала

Композиция для изготовления декоративно-облицовочного материала

Иллюстрации

Показать все

Реферат



Изобретение относится к промьшлeннoJ2ти строительных материалов и может быть использовано при ползгчении плит для облицовки стен и устройства полов. С целью расширения интервала размягчения и повьппения морозостойкости композиция для изготовления декоративно-облицовочного материала включает, мае. %: стеклобой 47-55, гидроокись алюминия 3-6, осадки абразивных стоков 21-29, осадки химически загрязненных стоков 13-15 и кальцинированная сода 3-7. Полученный материал имеет температурный интервал размягчения., плотность 2,3 - 2,4 г/см , морозостойкость 200 циклов. 2 табл.

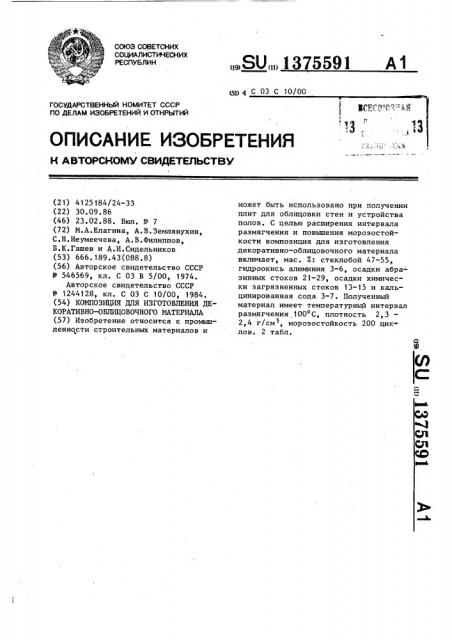

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (50 4 С 03 С 10/00

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4125184/24-33 (22) 30.09.86 (46) 23.02.88. Бюл. Р 7, (72) M.À.Êëàãèíà, А.В.Землянухин, С.Н.Неумеечева, А.В.Филиппов, Б.К.Гашев и А.И.Сидельников (53) 666.189.43(088.8) (56) Авторское свидетельство СССР и 546569, кл. С 03 В 5/00, 1974.

Авторское свидетельство СССР

Ф 1244128, кл. С 03 С 10/00, 1984. (54) КОМПОЗИЦИЯ ДЛЯ ИЗГОТОВЛЕНИЯ ДЕКОРАТИВНО-ОБЛИЦОВОЧНОГО МАТЕРИАЛА (57) Изобретение относится к промышленности строительных материалов и

„„SU„„1375591 А1 может быть использовано при получении плит для облицовки стен и устройства полов. С целью расширения интервала размягчения и повьппения мороэостойкости композиция для изготовления декоративно-облицовочного материала включает, мас. Ж: стеклобой 47-55, гидроокись алюминия 3-6, осадки абразивных стоков 21-29, осадки химически загрязненных стоков 13-15 и кальцинированная сода 3-7. Полученный материал имеет температурный интервал размягчения 100 С, плотность 2,3—

2,4 г/см, морозостойкость 200 цик лов. 2 табл.

1375591

Изобретение относится к промышленности строительных материалов, в частности к производству отделочных материалов, и может быть использовано 5 при получении плит для облицовки стен и устройства полов.

Цель изобретения — расширение интервала размягчения и повышение морозостойкости. 10

Технология получения декоративнооблицовочного материала включает измельчение исходных материалов в шаровой мельнице мокрого помола в соответствии с рецептом, обезвоживание массы до 20-25% на фильтр-прессе, формование заготовки материала, их нагТаблица 1

Содержание компонентов, мас. %, в составе

Компоненты известном, предлагаемом

50-55

55 49

Стеклобой

Осадок абразивных стоков

25-30

21

14

14-16

15 13

6 5

Сода кальцинированная

Таблица 2

Физико-механические и технологические свойства предлагаемого известного

2 3

Температура начала о размягчения, С

950

800

950

Интервал размягчения, С

100 50

100

100

Осадок химически загрязненных стоков 16

Гидроокись алюминия 8 рев до 900-1000ОC горячее прессование при удельном давлении 15-18 MIIa и температуре пресс-инструмента 500600 С, отжиг и бхлаждение.

Введение в композицию декоративнооблицовочного материала кальцинированной соды обеспечивает ввод в состав оксида натрия, что, совместно с изменением соотношения компонентов, расширяет интервал размягчения до

100 С и улучшает выработочные свойства композиции, тем самым положительно сказываясь на повышении эксплуатационных характеристик материала.

В табл. 1 приведены составы декоративно-облицовочного материала, в табл. 2 - его свойства.

Показатели для состава

900 850 900-950

1375591

Продолжение табл.2

Показатели для состава

Физико-механические и технологические свойства известного предлагаемого

Плотность, г/см з

2,4-2,б 2,3-2,6 2,3-2,4 2,2 2,3-2 5

Морозостойкость без признаков разрушения, не менее циклов

130-140 200

135 135-150

200

200

Формула изобретения

47-55

Стеклобой

Гидроокись алюминия

Осадки абразивных стоков

Осадки химически загрязненных стоков

Кальцинированная сода

21-29

13-15

3-7

Составитель О.Самохина

Техред М.Ходанич Корректор И.Муска

Редактор Н.Рогулич

Тираж 425 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 731/23

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Физико-экономические преимущества 20 предлагаемой композиции по сравнению с известной заключаются в повышении эксплуатационных характеристик материала: плотности на 47, морозостойкости на 33,3 — 48X. Кроме того, тем- 25 пература начала размягчения композиции снижается на 50 С, интервал размягчения расширяется в 2 раза, что способствует повышению технологичности процесса горячего прессования и .увеличению допустимого времени переноса изделия из печи нагрева в прессформу для горячего прессования.

Улучшение эксплуатационных и технологических свойств материала достигнуто за счет оптимального соотношения компонентов и введения в состав кальцинированной соды, при этом снижение склонности композиции при понижении температуры переходить в 40 высоковязкое состояние и значительное замедление затвердевания ее поверхностных быстрее охлаждаемых слоев способствуют улучшению выработочных свойств композиции и увеличивают

45 производительность и эффективность горячего прессования.

Полученный декоративно-облицовочный материал (плитки, плиты) может найти широкое применение в промьпплен» ном и гражданском строительстве для облицовки фасадов и внутренних стен зданий и сооружений, а также для устройства полов.

Композиция для изготовления декоративно-облицовочного материала, включающая стеклобой, гидроокись алюминия, осадки абразивных стоков, осад.ки химически загрязненных стоков, отличающаяся тем, что, с целью расширения интервала размягчения и повышения морозостойкости, она дополнительно содержит кальцинированную соду при следующем соотношении компонентов, мас.X:
