Сталь

Сталь

Иллюстрации

Показать все

Реферат



Изобретение относится к конструкционным сталям и может быть использовано для изготовления деталей, работающих в условиях износа при повьшенных нагрузках, например турбобуров нефтяных и газовых скважин. Цель изобретен1и - повышение прокаливаемости при сохранении механичес ких свойств..Сталь содержит, мас.%: С 0,3-0,4; Si 0,2-0,4; Мп 0,8-1,2; Сг 2,8-3,2; V 0,06-0,15; Nb 0,06- 0,15; Zr 0,06-0,15; Fe остальное, v Сталь имеет следующие свойства: bg 107,5-109 кг/мм ; 6,. 94,5- 96 кг/мм ; (5 18,5-20%; v 56,5- 57,5%; сх„ 11-11,2 кгм/см ; твер-г дость после улучшения (t 600 С) 54-55 НЕС, потеря твердости на расстоянии 98 мм от торца не более 3 HRC. 2 -табл.

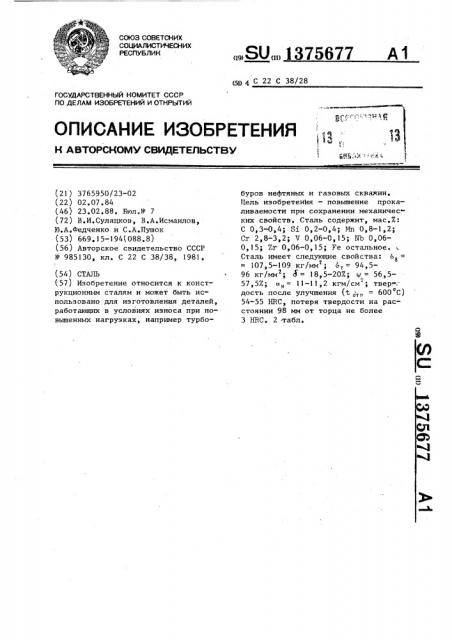

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1375677 А1

1 11 4 С 22 С 38/28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1;

Н ASTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3765950/23-02 (22) 02,07.84 (46) 23.02.88. Бюл.Ф 7 (72) В.И.Сулацков, В.А.Исмаилов, N.À.Федченко и С.А.Пушок (53) 669.15-194(088.8) (56) Авторское свидетельство СССР

Ф 985130, кл. С 22 С 38/38, 1981, (54) СТАНЬ (57) Изобретение относится к конструкционным сталям и может быть использовано для изготовления деталей, работающих в условиях износа при повьппенных нагрузках, например турбобуров нефтяных и газовых скважин.

Цель изобретенная — повышение прокаливаемости при сохранении механичес-. ких свойств.,Сталь содержит, мас.X:

С 0,3-0,4; Si 0,2-0,4; Мп 0,8-1,2;

Cr 2,8-3,2; V 0,06-0,15; Nb 0,060,15; Zr 0,06-0,15; Fe остальное.

Сталь имеет следующие свойства: 68 = — 107,5-109; т = 94э5

96 кг/мм ; Х= 18,5-20Х- 4 = 56,557,5Х; а„ = 11-11,2 кгм/см ; твер-. дость после улучшения (1 „", = 600 С)

54-55 HRC, потеря твердости на расстоянии 98 мм от торца не более

3 HRC. 2 табл.

1375677

Сравнение данных, приведенных в табл.1 и 2, показывает, что в сравнении с известной, предложенная сталь при высоких механических свойствах обладает более высокой закаливаемостью и прокаливаемостью, что обеспечивает повышенную износостойкость изготовленных из нее деталей. !

Формула изобретения

Сталь, содержащая углерод, крем-) ний, марганец, хром, ванадий и железо, о т .л и ч а ю щ а я с я тем, что, с целью повышения прокаливаемости при сохранении механических свойств, она дополнительно содержит ниобий и цирконий при следующем соотношении ингредиентов, мас.7.:

Углерод

Кремний

Марганец

Хром

Ванадий

Ниобий

Цирконий

Железо

0,30-0,40

0,20-0,40

0,8-,1,2

2,8-3,2

0,06-0,15

0,06-0,15

0,06-0,15

Остальное табл нца 1

Соде)кканне комнонентов, мас.Х

Свойства

Сталь

С S i Ип Cr

6В бт кг/мм кг/ мм

О 3 О 4 О 8 3 2 О 15 О 06 О 15 )09

2 0 35 0 32 )э.) 3э! Оэ)1 Оэ)2 Ов)) 109

94,5

0,4 0,20 1,2 2 S 0,06 0,15 0,06 107 ° 5 96

0,25 0,32 1,13 2,5 0,04 0,05 О;04 85

0,45 О ° 26 0,95 3,5 0,18 0,19 0 20 I )0

78

95,5

109, 95,5

Желеэо - остаяьное

« Содеркнт такие 0,26Х ))о, 0,09Х Tip 0,08Х At ° 0,74Х Си, 0,0)6Х Са, 0,043ф).

Изобретение относится к металлургии и может быть использовано при . изготовлении деталей, работающих на кручение и изгиб под динамической нагрузкой, например, валов турбобура для бурения нефтяных и газовых скважин.

Цель изобретения — повышение про-. 10 каливаемости при сохранении механиче ских свойств.

Стали выплавляют в индукционной печи (табл.1) и разливают в слитки.

Стали предлагаемого состава проковы- 15 вают на квадрат со стороной 25 мм, из которого вырезают образцы для определения механических свойств, и на круг

4 105 мм, в котором определяют прокаливаемость. Известную сталь сразу 20 разливают на заготовки указанного сечения.

Полученные заготовки подвергают улучшению (закалка — 900 С, отпуск - 25

600 С).

Полученные результаты приведены в табл. 1 и 2.

6 0,08 0,34 4,78 I 9 0,28

57 19 О 1) 2

57,5 18 5 ) 1 0 .56 ° 5 20эО !)юО

57 18,5 10,9

56 )8 5 8 0

57 5 )9,0 )),2

1375677 таблица 2

Сталь

52 52э5 52 ° 5 52э5 52е5 52yS 52 SlyS Sl

3 55 54 53

50,5 50 50 49,5 49 48,5

4 52 51

S 54 $3 53

52 51,5 5t,О 51 51

6 48 . 46 5 45,5 45 45 45

44 5

43,5 43 43

43 S

Составитель А.Османцев

Редактор Г.Волкова Техред Л.Сердюкова Корректор А.Ильин

Тираж 593 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

)13035, Москва, Ж-35, Раушская наб., д.4/5

Заказ 746/27

Производственно-полиграфическое предприятие, r.Óæãîðîä, ул,Проектная,4

1 54 53 53,5 52,5 52 52,5 52 ° 5 52,5

2 ., 55 53 53,5 52,5 52 ° 5 52 ° 5 52,5 52,5

52 5 52 5! 5 М

52е5 52 Sl s5 Sl

48 4?,5 М;5 42

50,5 50 . 50,5 : 50
