Способ возведения ненагружающей надстройки

Способ возведения ненагружающей надстройки

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству , в частности к способам возведения ненагружающих надстроек над зданиями с использованием подъемных монтажных платформ и позволяет снизить трудоемкость возведения монтажной платформы. Опоры 2 надстройки устанавливают за габаритами надстраиваемого здания 1 в его противоположных торцах, после чего вокруг него на уровне земли монтируют раму 3 монтажной платформы. Перед подъемом рамы на ней между опорами 2 и торцами здания 1 укладывают пакеты поперечных балок 4. После подъема рамы поперечные балки раздвигают в горизонтальной плоскости и закрепляют . 5 ил. (Л

А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 Е 04 С 23 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMV СВИДЕТЕЛЬСТВУ

1 б

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4047210/23-33 (22) 14.04.86 (46) 23.02.88. Бюл. Ф 7 (71) Всесоюзный проектно-экспериментальный конструкторский и технологический институт Министерства промышленного строительства АрмССР (72) P.Î. Саакян, А.О, Саакян, 10.А. Сафарян, M,С. Иакарян, А.Д.Оганесян и P.Õ. Акопян (53) 721.011.27.004.68(088.8) (56) Авторское свидетельство СССР

В 1240853, кл. Е 04 G 23/00, 1985. (54) СПОСОБ ВОЗВЕДЕНИЯ НЕНАГРУЖА10ЩЕЙ НАДСТРОЙКИ (57) Изобретение относится к строительству, в частности к способам возведения ненагружающих надстроек над зданиями с использованием подъемных монтажных платформ и позволяет снизить трудоемкость возведения монтажной платформы. Опоры 2 надстройки устанавливают за габаритами надстраиваемого здания 1 в его противоположных торцах, после чего вокруг него на уровне земли монтируют раму

3 монтажной платформы. Перед подъемом рамы на ней между опорами 2 и торцами здания 1 укладывают пакеты поперечных балок 4. После подъема рамы поперечные балки раздвигают в горизонтальной плоскости и закрепляют. 5. ил.

1375773

Изобретение относится к строительству, в частности к способам возведения ненагружающих надстроек над зданиями различного функциональ5 ного назначения.

Целью изобретения является уменьшение трудоемкости возведения монтажной платформы.

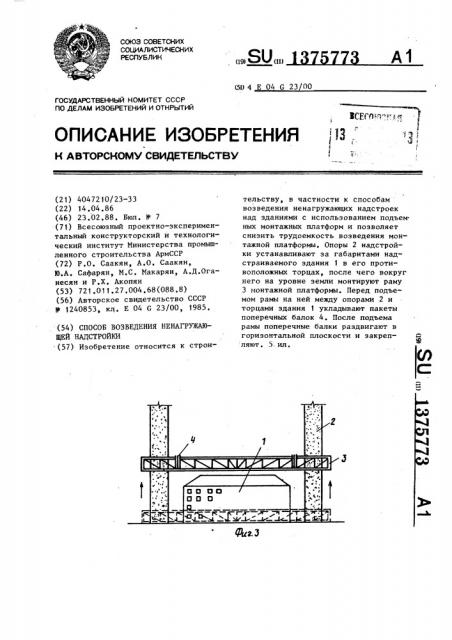

На фиг. 1 изображено надстраиваемое здание со смонтированной на уровне земли рамой платформы и уложенными на нее поперечными балками, вид в плане; на. фиг. 2 — то же, фасад, на фиг. 3 — процесс подъема 15 рамы с последующим закреплением в рабочем положении; на фиг. 4 — процесс раздвижения поперечных балок поднятой рамы с образованием монтажной платформы; на фиг„ 5 — монтаж- 20 ная платформа после раздвижки и закрепления поперечнык балок, вид в плане.

Способ возведения ненагружающей надстройки осуществляют в следующей 25 последовательности: по торцам надстраиваемого здания 1 устанавливают башенные опоры 2, далее вокруг здания и опор монтируют на уровне земли раму 3 монтажной платформы, на которую между торцами здания 1 и опорами 2 укладывают пакеты поперечных балок 4„ Далее производят подъем смонтированной рамы 3 с уложенными на нее поперечными балками 4 на ра35 бочую отметку с последующим закреплением, после чего производят раздвижку поперечных балок 4 в горизонтальной плоскости рамы и их закрепление. Далее с образованной монтажной платформы 5 производится строительство вышележащих этажей 6 здания одним иэ известных способов.

Предлагаемый способ возведения ненагруженной надстройки над существу45 ющими зданиями позволяет значительно уменьшить сроки и трудоемкость изготовления монтажной платформы благодаря исключению необходимости создания довольно сложной шарнирной конструкции и механизма ее разворота на рабочей отметке. Кроме того, жесткость платформы и, следовательно, ее полезную нагрузку можно регулировать при ее монтаже путем изменения количества устанавливаемых поперечных балок, что особенно ценно в случае многократного использования платформы для строительства раэнотипных надстроек.

Эффективно применение при над- ° стройке сложившихся застроек городов.

Предлагаемый способ наиболее эффективен при решении весьма актуального вопроса — надстройки и уплотнения сложившегося, преимущественно пятиэтажного жилого фонда 50-60 годов, в котором преобладают строчная застройка домами, расположенными с интервалами и обращенных друг к другу глухими торцами без окон, поскольку установка опор надстройки в предлагаемом способе наиболее целесообразна именно в интервалах между зданиями у их глухих торцов. Одновременно сокращаются размеры стройплощадки, по существу не превышающей габариты надстраиваемого здания и использующей в основном межинтервальное пространство между зданиями.

Ф о р м у л а изобретения

Способ возведения ненагружающей надстройки, включающий установку опор, сборку монтажной платформы на уровне земли, ее подъем на проектную отметку и последующее возведение с нее этажей надстройки, о т л и ч аю шийся тем, что, с целью снижения трудоемкости возведения монтажной платформы, опоры устанавливают за габаритами надстраиваемого здания в его противоположных торцах, причем на уровне земли собирают раму монтажной платформы, а поперечные балки укладывают в виде пакетов на ней между опорами и торцами здания с раздвижкой поперечных балок в горизонтальной плоскости и закреплением после подъема рамы на проектную отметку, 1375773

1375773

Составитель Е.Чернявская

Техред Л.Сердюкова Корректор О.Кравцова

Редактор Г.Гербер

Заказ 753/32

Тираж 687 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. ужгород, ул. Проектная, 4
