Фундамент сейсмостойкого здания,сооружения
Патент 1375777
Авторы
Классы МПК
Фундамент сейсмостойкого здания,сооружения
Иллюстрации
Реферат
Изобретение относится к сейсмостойким фундаментам зданий, сооружений и позволяет повысить сейсмостойкость фундамента. Фундамент состоит из плиты 1, на которую через антифрикционные прокладки 2 оперты защитный экран 3 и каркас здания 4. Экран по высоте выполнен из двух усеченных конических или пирамидальных оболочек, которые прилегают друг к другу большими основаниями. Образующая оболочек составляет с вертикалью угол, равный или больший значения arcsin Vj/V, где V и V - скорость распространения горизонтальных сейсмических волн соответственно в грунте и материале экрана. 1 ил. Ё С/)
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК (19) (11) (51)4 E 04 H 9/02 E 02 D 27/34
;:13,;
Биал.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ
С Э 4
СЛ 3
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4077714/29-33 (22) 06.05 ° 86 (46) 23,02,88„ Бюл. N.- 7 (71) Среднеазиатское отделение Всесоюзного государственного научноисследовательского и проектно-конструкторского института "ВНИПИэнергопром" (72) О.Н. Краковский (53) 624.159. 14(088.8) (56) Авторское свидетельство СССР
У 601355, кл. Е 02 П 27/34, 1976.
Авторское свидетельство СССР
Ф 1101536, кл . Е 04 Н 9/02, 1982. (54) ФУНДАМЕНТ СЕЙСМОСТОЙКОГО ЗДАНИЯ, СООРУЖЕНИЯ (57) Изобретение относится к сейсмостойким фундаментам зданий, сооружений и позволяет повысить сейсмостойкость фундамента. Фундамент состоит из плиты 1, на которую через антифрикционные прокладки 2 оперты защитный экран 3 и каркас здания 4.
Экран по высоте выполнен из двух усеченных конических или пирамидальных оболочек, которые прилегают друг к другу большими основаниями. Образующая оболочек составляет с вертикалью угол, равный или больший значения arcsin V,/V, где V, и V скорость распространения горизонтальных сейсмических волн соответственно в грунте и материале экрана. 1ил.
1375777
V<
arcsin г
Тираж 687 Подписное
ВНИИПИ Заказ 753/32
Произв.-полигр. пр-тие, r. Ужгород, ул. Проектная, 4
Изобретение относится к строительству, а именно к устройству фундаментов, защищающих здания от сейсмических воздействий.
Цель изобретения — повышение сейсмостойкости фундамента за счет предотвращения вертикальных перемещений экрана.

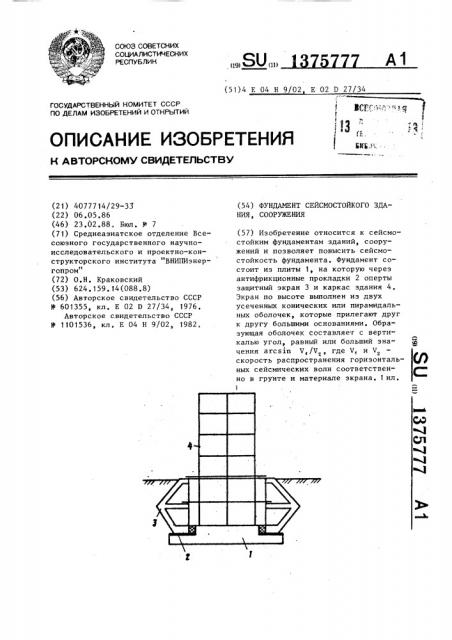

На чертеже представлены предлагаемые фундаменты, Фундамент состоит из плиты 1, на которую через антифрикционные прокладки 2 установлен сейсмозащитный экран 3 и.каркас 4 здания ° Экран 3 выполнен в виде прилегающих друг к другу большими основаниями усеченных конических или пирамидальных оболочек. Оболочки подкреплены вертикальными и горизонтальными ребра- 20 ми и диафрагмами для увеличения их пространственной жесткости. Образующая оболочек составляет с вертикалью угол са, равный или больший
arcsin V,/V, где V, и V — скорос- 25 ти распространения горизонтальных сейсмических волн соответственно в грунте основания и в материале экрана.
Фундамент сейсмостойкого здания 30 работает следующим образом.
Горизонтальная сейсмическая волна отражается от примерно равных по высоте верхней и нижней оболочек экрана. 3 соответственно вверх и вниз.
Горизонтальная составляющая сейсмического воздействия снижается за счет пассивного отпора грунта с противоположной стороны экрана, а вертикальная составляющая воспринимается конструкцией самого экрана путем его сжатия. При этом вертикальные перемещения экрана 3 относительно каркаса 4 здания практически исключаются. В итоге горизонтальное сейс- 45 мическое воздействие на фундамент обусловливается величиной горизонтальных сил трения, действующих в уровне плиты между экраном и плитой.
Учитывая, что сейсмическое воздействие с глубиной уменьшается, 50 целесообразно верхнюю секцию экрана
3 выполнять меньшей по высоте, чем нижняя, а наклон образующих оболочек верхней и нижней секций экрана выполнять различным, чтобы обеспечить примерное равенство вертикальных составляющих сейсмического воздействия, действующих вверх и вниз на соответствующие секции, экрана.
Конструкция фундамента достаточно проста, не требует дефицитных материалов и специальных приспособлений.
Формула изобретения
Фундамент сейсмостойкого здания, сооружения, включающий размещенную на грунте плиту, на которую установлен через антифрикционные прокладки экран, прилегающие одна к другой по высоте верхняя и нижняя секции которого выполнены в виде усеченных конических или пирамидальных оболочек, иэ которых оболочка нижней секции ориентирована своим большим основанием вверх, а образующая каждой оболочки составляет с вертикалью угол
I где юа — угол, образованный образующей каждой оболочки и вертикалью;
V — скорость распространения горизонтальных сейсмических волн в грунте
Ч вЂ” скорость распространения горизонтальных сейсмических волн в материале экрана, отличающийся тем, что, с целью повышения сейсмостойкости фундамента за счет предотвращения вертикальных перемещений экрана, оболочка верхней секции экрана ориентирована своим большим основанием вниз.
