Разъемное соединение

Разъемное соединение

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано для соединения деталей типа вал-втулка , труба-труба и т.д. Целью изобретения является улучшение условий эксплуатации путем упрощения процессов сборки-разборки соединения. Винтовую пружину (П) 7 устанавливают на наружную поверхность охватывающей детали (Д) 4 таким образом, чтобы отогнутый конец 8 П 7 вошел в тангенциальньй сквозной паз 6. Затем Д 4 соосно устанавливают на охватываемую Д 1. При свинчивании Д 4 и 1 часть витков П 7 размещают в канапе, образованном кольцевыми канавками 2 и 5. При разборке Д 1 и 4 врао;ают в противоположном направлении. Витки П 7 размещаются на наружной поверхности Д 4 и освобождают Д 1. Затем осевым перемещением Д 4 и 1 разбирают соединение. Для снижения усилий свинчивания и развинчивания за счет дополнительного снижения величины упругих деформаций витков П 7 часть наружной поверхности Д 4 выполняют эксцентрично ее внутренней поверхности . 2 з.п. ф-лы, 4 ил. « . (Л с:

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4049410/31-27 (22) 07,04.86 (46) 23.02.88. Бюл. К 7 (7 1) Новосибирский электротехнический институт (72) В.М.Архипов, М.С.Качан и В.И.Мишнев (53) 62 1.88 (088.8) (56) Авторское свидетельство СССР

И 143897, кл. F 16 В 21/00, 1983.

Авторское свидетельство СССР

Р 1286839, кл. F 16 В 21/00, 1985. (54) РАЗЪЕМНОЕ СОЕДИНЕНИЕ (57) Изобретение относится к машиностроению и может быть использовано для соединения деталей типа вал-втулка, труба-труба и т.д. Целью изобретения является улучшение yñëîâèé эксплуатации путем упрощения процессов сборки-разборки соединения. Вин„„SU„„1375877 A 1 (Н 4 F 16 D 1/06, F 16 В 21/02 товую пружину (П) 7 устанавливают на наружную поверхность охватывающей детали (Д) 4 таким образом, чтобы отогнутый конец 8 П 7 вошел в тангенциальный сквозной паз 6. Затем

Д 4 соосно устанавливают на охватываемую Д 1. При свинчивании Д 4 и 1 часть витков П 7 размещают в канале, образованном кольцевыми канавками

2 и 5. При разборке Д 1 и 4 вращают в противоположном направлении. Витки

П 7 размещаются на наружной поверхности Д 4 и освобождают Д 1. Затем осевым перемещением Д 4 и 1- разбирают соединение. Для снижения усилий свинчивания и развинчивания за счет дополнительного снижения величины упругих деформаций витков П 7 часть наружной поверхности Д 4 выполняют эксцентрично ее внутренней поверхности. 2 з.п. ф-лы, 4 ил.

1375877

Изобретение относится к машиностроению и может быть использовано для соединения концентрично установленных деталей, например, типа валвтулка, труба-труба и т.д.

Цель изобретения — улучшение условий эксплуатации путем упрощения процесса сборки-разборки соединения.

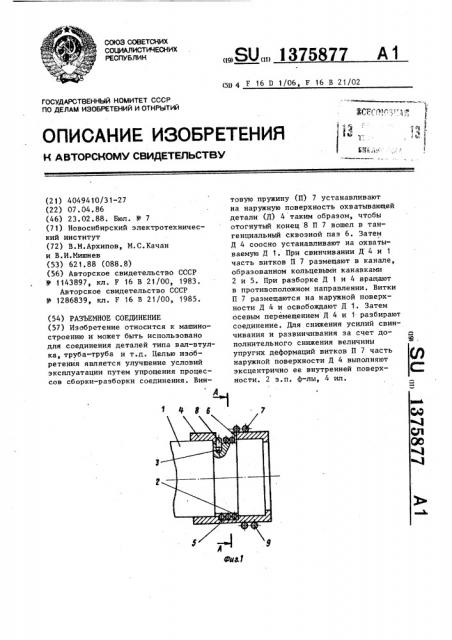

На фиг. 1 изображено разъемное 10 соединение деталей, общий вид на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — соединение с эксцентричной . наружной поверхностью на охватывающей детали, общий вид на фиг. 4 — 15 сечение Б-Б на фиг. 3.

Разъемное соединение содержит охватываемую деталь 1 с кольцевой канавкой 2 и радиальным " отверстием

3 (или продольным пазом), охватываю- 20 щую деталь 4 с кольцевой канавкой 5 и тангенциально расположенным сквозным пазом б и стопорный элемент в виде винтовой пружины 7 с отогнутым концом 8, размещенной в совмещенных кольцевых канавках 2 и 5, причем отогнутый конец 8 установлен в радиальном отверстии 3 (продольном пазу} охватываемой детали 1.

Соединение осуществляют следующим 30 образом.

Бинтовую пружину 7 устанавливают на наружную поверхность охватывающей детали 4 таким образом, чтобы отогнутый конец 8 винтовой пружины 7 во-. шел в тангенциальный сквозной паз б.

Затем охватывающую деталь 4 соосно устанавливают на охватываемую деталь

1, причем отогнутый конец 8 винтовой пружины 7 размещают s радиальном от- 40 верстии 3 (или в продольном пазу) охватываемой детали 1. При свинчивании охватываемой и охватывающей деталей 1 и 4 часть витков винтовой пружины 7 размещают в канале, образо- 45 ванном кольцевыми канавками 2 и 5 охватываемой и охватывающей деталей

1 и 4 ° При разборке охватываемую и охватывающую детали 1 и 4 вращают в противоположном направлении, при этом витки винтовой пружины 7 размещаются на наружной поверхности охватывающей детали 4, и освобождают охватываемую деталь 1, а затем соосным перемещением охватываемой и охватывающей деталей 1 и 4 разбирают соединение. Для снижения усилия свинчивания и развинчивания за счет снижения величины упругих деформаций витков винтовой пружины часть наружной поверхности охватывающей детали 4 выполняют эксцентричной относительно ее внутренней поверхности.

Соединение обладает лучшими условиями разборки эа счет малых упругих деформаций витков винтовой пружины, что позволяет значительно уменьшить усилия разборки.

Формула изобретения

1. Разъемное соединение, содержащее выполненные с кольцевыми канавками на сопряженных поверхностях охватывающую и охватываемую детали и стопорный элемент в виде винтовой пружины с отогнутым концом, средняя часть которой размещена в кольцевых канавках, а отогнутый конец — в гнезде охватываемой детали, о т л и ч а— ю щ е е с я тем, что, с целью улучшения условий эксплуатации путем упрощения процессов сборки-разборки соединения, охватывающая деталь выполнена с тангенциально расположенным сквозным пазом, а часть витков пружины размещена в пазу и на наружной поверхности охватывающей детали.

2. Соединение по п. 1, о т л и— ч а ю щ е е с я тем, что гнездо под отогнутый конец стопорного элемента в охватываемой детали выполнено в виде открытого со стороны торца последней продольного паза.

3. Соединение по пп. 1 или 2, о т л и ч а ю щ е е с я тем, что часть наружной поверхности охватывающей детали в зоне расположения витков пружины выполнена эксцентрично ее внутренней поверхности.
