Устройство для контроля расположения шпоночных пазов в деталях

Устройство для контроля расположения шпоночных пазов в деталях

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике. Целью изобретения является повышение производительности контроля и расширение технологических возможностей. Это достигается применением двусторонней двухстепенной кулисы в сочетании с суммирующим механизмом, что позволяет производить контроль с помощью одного индикатора в широком диапазоне размеров деталей как на цилиндрических, так и конических поверхностях.Устройство при контроле базируют в контролируемом шпоночном пазу с помощью раскрьтающейся ориентирующей шпонки 3- Измерительньш узел выполнен в виде двух расходящихся ползунов 9 и 10, к которым прикреплены измерительные наконечники . Ползуны через двустороннюю кулису и шарнир 13 связаны с подвижным штоком 12, взаимодействующим с индикатором 27. При несимметричном расположении контролируемого шпоночного паза ползуны получают неодинаковые относительно среднего положения перемещения, разность которых передается через кулису и шток на индикатор . 2 ил. с iS (Л со | сд со РО эо Фи1.}

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) А1 (б1) 4 С 01 В 5/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4029844/25-28; 4037490/?5-28 (22) 31,01.86 (46) 23.02.88. Бюл. Р 7 .(75) В.К. Ионов (53) 531.717.11(088.8) (56) Авторское свидетельство СССР

Р 934194, кл. G 01 В 5/14, 1980. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ РАСПОЛОЖЕНИЯ ШПОНОЧНЫХ ПАЗОВ В ДЕТАЛЯХ (57) Изобретение относится к измерительной технике. Целью изобретения является повышение производительности контроля и расширение технологических возможностей. Это достигается применением двусторонней двухстепенной кулисы в сочетании с суммирующим механизмом, что позволяет производить контроль с помощью одного индикатора в широком диапазоне размеров деталей как на цилиндрических, так и конических поверхностях. Устройство при контроле базируют в контролируемом шпоночном пазу с помощью раскрывающейся ориентирующей шпонки 3. Измерительный узел выполнен в виде двух расходящихся полэунов 9 и 10, к которым прикреплены измерительные наконечники. Ползуны через двустороннюю кулису и шарнир 13 связаны с подвижным штоком 12, взаимодействующим с индикатором 27. При несимметричном расположении контролируемого шпоночного паза ползуны получают неодинаковые относительно среднего положения ф перемещения, разность которых передается через кулису и шток на индика1375938

Изобретение относится к измерительной технике, а именно к устройствам для контроля расположения шпоночных пазов в деталях,на валах, в отверстиях, на цилиндрических и конических поверхностях.

Цель изобретения — повышение производительности контроля и расширение технологических возможностей. 10

Цель достигается применением в устройстве двухстепенной двусторонней кулисы, позволяющей осуществить контроль расположения шпоночных пазов с помощью одного индикатора без 15 перенастройки, в широком диапазоне размеров деталей, на цилиндрических и конических поверхностях.

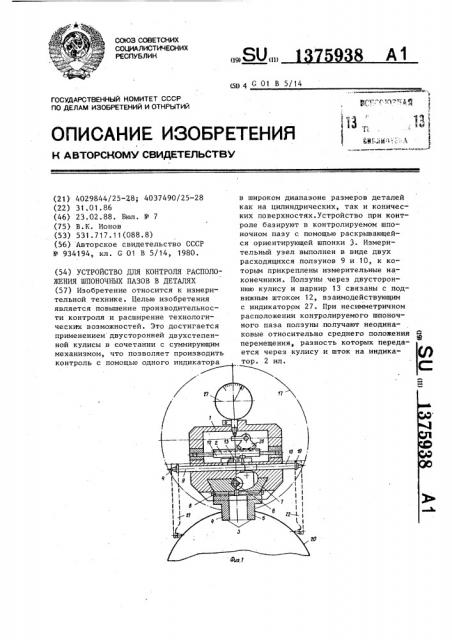

На фиг. 1 представлено устройство ю для контроля расположения шпоночных 20 пазов в деталях, общий вид; на фиг. 2 — принципиальная схема устройства.

Устройство содержит корпус 1, симметричный относительно оси 2, ориен- 25 тирующую шпонку 3, состоящую из двух параллельных между собой и оси 2 кулачков 4 и 5, установленных в корпусе 1 с воэможностью перемещения в направлении, перпендикулярном плоскос- 30 ти симметрии, проходящей через ось 2.

На торцах кулачков 4 и 5 имеются зубчатые рейки 6 с косым зубом, с которыми взаимодействуют зубчатые рейки на планке 7, установленной в корпусе

1 с возможностью перемещения вдоль его плоскости симметрии с помощью винта 8.

В корпусе 1 в соответствующих направляющих, выполненных перпендикулярно оси 2, установлены ползуны 9 и 10, которые могут перемещаться под действием пружин 11. Параллельно полэунам 9 и 10 в корпусе 1 установлен подвижный шток 12, связанный с помощью шарнира 1 3, размещенного в средней части штока 12, с двусторонней, .симметричной относительно штока 12 кулисой 14, имеющей две степени свободы поворота относительно штока 12 и перемещения вместе с ним. С помо50 щью сухарей 15 и 16 кулиса 14 связана с ползунами 9 и 10.

Если устройство предназначено для контроля расположения шпоночных пазов в отверстиях деталей 17, к ползунам 9 и 10 прикрепляют наконечники 18 и 19, пружины 11 выполняют в виде пружин сжатия, обеспечивающих перемещение ползунов 9 и 10 от оси 2.

При назначении устройства для контроля расположейия шпоночных пазов на валах 20 к ползунам 9 и 10 прикрепляют наконечники 21 и 22 (фиг. 1, показано пунктиром), пружины 11 выполняют в виде пружин растяжения для возможности перемещения ползунов 9 и 10 в направлении к оси 2.

Перемещение ползунов 9 и 10 ограничено упорами 23 и 24. Шток 12 имеет зубчатую рейку 25 для передачи движения с помощью сектора 26 к индикатору 27.

Устройство работает следующим образом.

В исходном положении ползуны 9 и 10 поджаты пружинами t1 к упорам 23 и 24. Индикатор 27 устанавливают на нуль. Устройство устанавливают на контролируемую деталь 17 или вал 20, чтобы ориентирующая шпонка 3 входила в контролируемый шпоночный паз детали до его дна, а измерительные наконечники 18 и 19 или 21 и 22 вступают в контакт с поверхностью контролируемой детали. С помощью винта 8 перемещают планку 7 и производят раскрытие кулачков 4 и 5 ориентирующей шпонки 3 до плотного их соприкосновения со сторонами контролируемого шпоночного паза.

По индикатору 27 производят отсчет расположения шпоночного паза.

Если шпоночный паз расположен симметрично относительно оси 2, перемещения ползунов 9 и 10 относительно нее одинаковы, кулиса 14 поворачивается в шарнире 13, не вызывая его смещения с оси 2 и перемещения штока 12. Показания индикатора 27 в этом случае соответствуют нулю. Если шпоночный паз расположен со смещением от оси 2, перемещения ползунов 9 и 10 относительно этой оси не одинаковы. Кулиса 14 поворачивается в шарнире 13, a òàKæå дополнительно поворачивается относительно ползуна, величина перемещения которого меньше. В результате шарнир 13 и шток 12 получают дополнительное перемещение в сторону того ползуна, ход которого больше.

Индикатор 27 в этом случае показывает величину, соответствующую величине смещения шпоночного паза от оси 2. I 375938

Составитель М. Евсюнин

Редактор И. Горная ТехредЛ.Олийнык Корректор А. Зимокосов

Заказ 768/40 Тираж б80 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Формула из о бре тения

Устройство для контроля расположения шпоночных пазов в деталях, содер- 5 жащее корпус, ориентирующую шпонку и измерительный узел с индикатором, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности контроля и расширения технологических 10 возможностей, ориентирующая шпонка выполнена в виде установленных с возможностью перемещения в направлении, перпендикулярном плоскости симметрии корпуса, двух параллельных кулачков, 15 на торцах которых имеются зубчатые рейки с косым зубом, расположенной в корпусе в плоскости его симметрии планки с зубчатыми рейками, взаимодействующими с зубчатыми рейками кулачков, и винта для перемещения планки, а измерительный узел выполнен в виде двух подпружиненных относительно корпуса в направлении, перпендикулярном плоскости его симметрии, ползунов, измерительных наконечников, закрепленных на ползунах, имеющей две степени свободы поворота и перемещения двусторонней кулисы, взаимодействующей с ползунами, и связанного шарнирно с кулисой и расположенного меж-, жу ползунами штока, взаимодействующего с индикатором.
