Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСГ)УБЛИН (19) 01) 5981 А 1 (51) 4 G 01 N 1/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4145151/31-26 (22) 04.06.86 (46) 23.02,88. Бюл. У 7 (71) Институт биологии моря Дальневосточного научного центра АН СССР (72) В.С.Левин (53) 543.053 (088.8) (56) Пронин И.В. Экология прибрежных донных сообществ Мурманского побережья Баренцева моря. — Л.: Наука, 1971 с.20.

Lieburth I. McN. Bacterio1ogica1

samplers for air-eater and vatersediment iuterfacer. — 0cean Sci

and Ocean Engineer. 1965, р.10641068. (54) ПОДВОДНЫЙ ПРОБООТБОРНИК(57) Изобретение относится к гидробиологии и океанологии, а именно к устройствам для отбора поверхностных проб донных отложений водоемов.

Целью изобретения является получение дифференцированной по фракциям пробы поверхностйого слоя донного осадка. Устройство содержит заборный наконечник 1 и эластичный баллон 2, например, в виде резиновой груши. При этом заборный наконечник содержит поперечные перегородки 3, расположенные последовательно навстречу друг другу, образуя лабиринт.

По внешней образующей наконечника между односторонними парами перегородок установлены градуированные патрубки 4, снабженные кранами 6. Устройство позволяет оценить соотношение отдельных фракций в поверхностной пленке грунта непосредственно после отбора пробы. i ил.

)37598) Составитель Е.Гарбуз

Редактор В. Бугренкова Техред Л.Олийнык Корректор С.Шекмар

Заказ 78)/42 Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

ll3035, Москва, Ж-35, Раушская наб,, д.4/5

Производственно-полиграфическое предприятие, r.Óæãoðoä, ул. Проектная, 4

Изобретение относится к гидробиологии и океанологии и может быть использовано для отбора проб поверхностного слоя донного грунта в водоемах.

Целью изобретения является получение дифференцированной по фракциям пробы поверхностного слоя донного осадка.

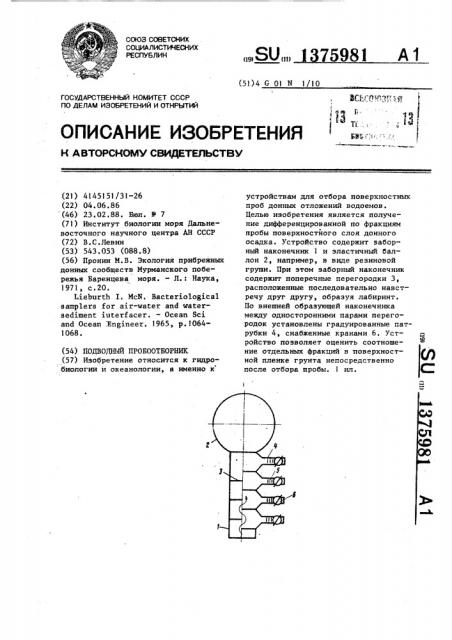

На чертеже приведен подводный пробоотборник, общий вид.

Подводный пробоотборник состоит из цилиндрического наконечника ), на одном конце которого установлен баллон 2 из эластичного материала, например резины. В полости наконечника установлены последовательно навстречу друг другу перегородки 3, По образующей наконечника установлены патрубки 4 из прозрачного материала, например оргстекла, имеющие шкалу 5 с делениями, наружные отверстия которых снабжены кранами 6.

Подводный пробоотборник работает следующим образом.

Оператор в легководолазном снаряжении опускает устройство на дно и, повернув наконечник отверстием вверх, заполняет его водой, затем сжимает рукой эластичный баллон, прижимает отверстие наконечника ) к грунту и отпускает баллон 2, который за .счет упругости расправляется, в наконечнике создается разряжение и верхний слой донного осадка с водой втягивается в пробоотборник. Вследствие разницы размеров, формы и удельного веса частиц они после окончания всасывания сосредотачиваются на разной высоте наконечника. Затем пробоотборник переводят в горизонтальное положение патрубками 4 вниз, и частицы осадка собираются в патрубках.

Непосредственно под водой через onределенный промежуток времени отмечают уровень частиц в каждом патрубке 4 и по шкалам 5 при необходи5 мости открыванием кранов 6 переводят всю пробу или отдельные фракции в коллекционные сосуды для дальнейшего анализа.

Подводный пробоотборник позволяет оператору непосредственно после отбора пробы донного осадка оценить общий объем частиц в поверхностной пленке грунта и соотношение отдель15 ных фракций, Различающихся гидравли ческой крупностью, что позволяет приближенно оценить состав частиц.

Использование предлагаемого устройства снижает трудоемкость анализа, позволяет получать информацию о свойствах осадка без подъема пробы на поверхность и расширяет возможности исследования.

25 Формула иэ обретения

Подводный пробоотборник, включающий заборный. наконечник и эластичный баллон, например, в виде реэиЗо новой груши, отличающий « с я тем, что, с целью получения дифференцированной по фракциям пробы поверхностного слоя донно о осадка, заборный наконечник снабжен поперечными перегородками, расположенными последовательно навстречу друг другу, достигающими осевой линии нае конечника и образующими лабиринт, и градуированными патрубками с кра40 нами, смонтированными по внешней образующей наконечника между односторонними парами перегородок, причем заборный наконечник имеет форму цилиндра, а его объем равен объему эластичного баллона.
