№ 137600

Класс 21h, 29

СССР

1д . : .11»т

"1 1 (Г110

;(11 я "" "" kp

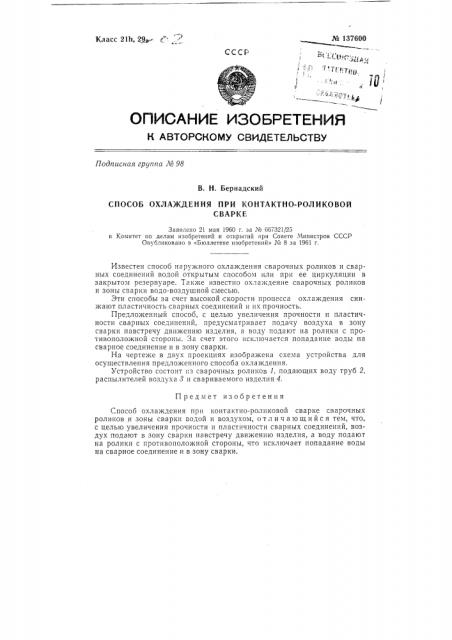

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВтОРСксм свиДЕтЕльСтву

Подписная группа Л 98

В. Н. Бернадский

СПОСОБ ОХЛАЖДЕНИЯ ПРИ КОНТАКТНО-РОЛИКОВОЙ

СВАРКЕ

Заявлено 21 мая 1960 г. за М 667321/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетеие изобретений» Х. 8 за 1961 г.

Известен способ наружного охлаждения сварочных роликов и сварных соединений водой открытым способом илн при ее циркуляции в закрытом резервуаре. Также известно охлаждение сварочных роликов и зоны сварки водо-воздушной смесью.

Эти способы за счет высокой скорости процесса охлаждения снижают пластичность сварных соединений и их прочность.

Предложенный способ, с целью увеличения прочности и пластичности сварных соединений, предусматривает подачу воздуха в зону сварки навстречу движению изделия, а воду подают на ролики с противоположной стороны. За счет этого исключается попадание воды на сварное соединение и в зону сварки.

На чертеже в двух проекциях изображена схема устройства для осуществления предложенного способа охлаждения.

Устройство состоит пз сварочных роликов 1, подающих воду труб 2, распылителей воздуха 8 и свариваемого изделия 4.

Предмет изобретения

Способ охлаждения при контактно-роликовой сварке сварочных роликов и зоны сварки водой и воздухом, о тл и ч а ю шийся тем, что, с целью увеличения прочности и пластичности сварных соединений, воздух подают в зону сварки навстречу движению изделия, а воду подают на ролики с противоположной стороны, что исключает попадание воды на сварное соединение и в зону сварки. № 137600
