Устройство для микроскопических исследований

Устройство для микроскопических исследований

Иллюстрации

Показать все

Реферат



Изобретение относится к иссле- . дованию физических свойств бб1цества| в частности к устройствам для микроскопического изучения природных и искусственных веществ. Цель изобретения - расширение функциональных . . возможностей за счет обеспечения возможности изучения влияния упругих колебаний на изменение температуры фазовых переходов в микрообьектах. Цель достигается путем крепления к термокамере вибратора, собранного на полом Ш-образиом ферромагнитном сердечнике , замыкаемом мембраной через эластичные демпферы. Мембрана выполнена в виде жесткой пластины из ферромагнитного материала с отверстием в центральной части. Вибратор COQCHO закреплен на термокамере и через усилитель мощности соединен с широкополосным генератором электромагнитных колебаний. К мембране жестко крепится трубка КЗ термостойкого материала. Через нее упругие колебания передгцотся в рабочую часть термокамеры. 1 ил. д (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (51) 4 G 01 N 25 02

gppp" гг 1 д

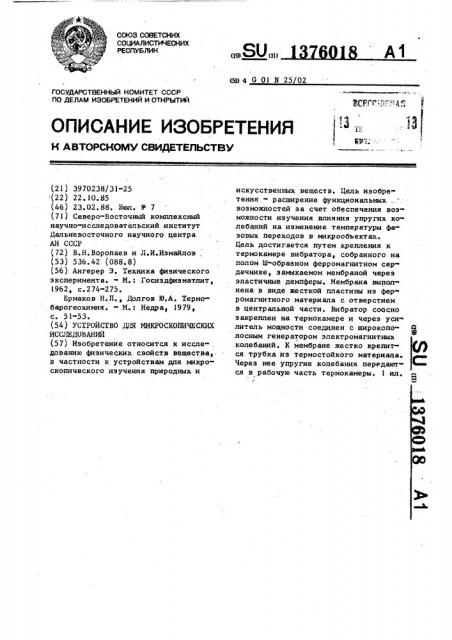

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3970238/31-25 (22) 22.10.85 (46) 23.02.88. Бюп. У 7 (71) Северо-Восточный комплексный научно-исследовательский институт

Дальневосточного научного центра

АН СССР (72) В.Н.Воропаев и Л,И.Измайлов, (53) 536.42 (088 ° 8) (56) Ангерер Э. Техника физического эксперимента. - И.: Госиэдфиэматлит, 1962, с.274-275.

Ермаков Н.П., Долгов 10.А. Термо. барогеохимня. - M. Недра, 1979, с. 51-53. (54 ) УСТРОЙСТВО Д)И МИКРОСКОПИЧЕСКИХ

ИСС.) 1ЕДОВАНИЙ (57) Изобретение относится к исследованию физических свойств вещества, в частности к устройствам для микроскопического изучения природных и искусственных веществ. Цель изобретения - расширение функциональных ...-. воэможностей sa счет обеспечения возможности изучения влияния упругих колебаний на изменение температуры фазовых переходов в микрообъектах.

Цель достигается путем крепления к термокамере вибратора, собранного на полом Ш-образном ферромагнитном сердечнике, эамыкаемом мембраной через эластичные демпферы. Мембрана выполнена в виде жесткой пластины из ферромагнитного материала с отверстием в центральной части. Вибратор соасно закреплен на термокамере и через усилитель мощности соединен с широкопоф лосным генератором электромагнитных колебаний. К мембране жестко крепится трубка иэ термостойкого материала, Через нее упругие колебания передаются в рабочую часть термокамеры. 1 ил.

5..

1376018

Изобретение относится к исследованию физических свойств вещества, в частности к устройствам для микроскопического изучения природных и искус5 ственных веществ в условиях совмест- ного воздействия на них регулируемого теплового поля и регулируемых,по амплитуде и частоте упругих колебаний, и может быть использовано в экспериментальной минералогии, термобарогеохимии, фиэхимии и материаловедении.

Целью изобретения является расширение функциональных возможностей устройства за счет обеспечения возможности изучения влияния упругих колебаний на изменение температуры фазовых переходов в микрообъектах.

На чертеже приведена схема конкрет"20 ного выполнения устройства для микроскопического изучения эффекта, получаемого при совместном воздействии на материалы теплового поля и упругих колебаний. 25

Устройство содержит нагреватель

1, шляпка и ножка которого жестко закреплены относительно стенок 2 и крышек 3 и 4 термокамеры. Внутри ножки нагревателя расположена термостой- ЗО кая трубка 5, через которую упругие колебания передаются в рабочую часть

6 термокамеры. Нижняя часть трубки 5 жест Ко з акр е плена в мембране 7, выполненной в виде жесткой пластины иэ ферромагнитного материала и на эластичных демпферах 8 подвешенной между верхней крышкой 9 и корпусом 10 вибратора, Крышка и корпус вибратора жестко прикреплены к микротермокаме- 40 ре. Внутри корпуса 10 вибратора жестко закреплен Ш-.образный сердечник из ферромагнитного материала 11, в центре которого имеется отверстие для проходящего света 12. Катушка вибратора, выполненная иэ злектроиэоляционного материала, жестко крепится по . отношению к сердечнику . Обмотка 13 вибратора через усилитель 14 мощности с регулируемым выходом подсоеди« . няется к широкодиапаэонному генератору 15 электромагнитных колебаний.

К верхней крышке 3 термокамеры крепится термопара 16, головка 17 которой расположена в центре рабочей части 6 термокамеры над трубкой 5. Термопара 16 и нагревательная обмотка

18 термокамеры через блок 19 контроля подсоединены к блоку 20 питания.

Работа устройства на примере гомогенизации гаэово-жидких включений в кварце осуществляется следующим образом.

В качестве препарата используют двусторонне-полированную пластину, иэ-готовленную из естественного кварца, содержащую двухфазные газово-жидкие включения.

Препарат помещают в рабочую часть

6 термокамеры на поверхность трубки

5 таким образом, чтобы изучаемое включение находилось в непосредственной близости от головки 17 термопары в пределах отверстия для проходящего света 12. Затем выбирают режим нагреat С ва (— -,- -„-) и через блок 20 питания

nT,С и блок 19 контроля включают термокамеру, производят нагрев .препарата и по результатам визуального наблюдения за процессом гомогенизации в микроскопе и показаниям термопары 16

I фиксируют температуру фазового перехода (гомогенизации) t „„„, затем через блок 20 питания отключают термокамеру и по мере ее остывания фиксируют температуру второго фазового перехода (гетерогенизации)

I ГЕт

Затем тот же препарат в том же температурном режиме нагревают вторично, но при этом через усилитель

14 мощности и генератор 15 электромагнитных колебаний в заранее выбранном амплитудном и частотном режиме включают вибратор, который при помощи жесткой мембраны 7 через трубку 5 передает упругие колебания на препарат. Наблюдая за процессом гомогенизации и гетерогенизации, фиксируют их температуры 1, и t, r

Сравнение полученных значений темпеpaT7p t гом е 4 ген H t гам в ег позволяет судить о эффекте совместного воздействия на данный объект температуры и упругих колебаниях заданной амплитуды и частоты.

Формула изобретения

Устройство для микроскопических исследований, содержащее термокамеру с нагревателем и блоки, задающие и контролирующие режим нагрева, о тл и ч а ю щ е е с я тем, что, с целью расширения функциональных воэможностей, оно снабжено усилителем мощности, широкополосным генератором

)37Ь0 8 электромагнитных колебаний, термостойкой трубкой и вибратором, соб раиным на полом Ш-образном ферромагнитном сердечнике,.замыкаемом через эластичные демпферы мембраной, выполненной в виде жесткой пластины иэ ферромагнитного материала с отверстием в центральной части, причем вибратор соосно закреплен на термокамере и через усилитель мощности соединен с широкополосным генератором электромагнитных колебаний, а термостойкая трубка коаксиально . с зазором расположена в полости термокамеры и жестко закреплена нижним концом в мембране.

Оаточеская Осб èîê(þKOflQ

О

О е

Ооо ооо оео еоо оое

OOO ° ооо ооо оо
