Аттенюатор

Аттенюатор

Иллюстрации

Показать все

Реферат



Изобретение относится к СВЧ-радиоэлектронике и м.б. использовано для управления уровнем сигнала.Цель изобретения - улучшение согласования в динамическом диапазоне. Аттенюатор содержит отрезок 1 линии переда- .чи, параллельно которому подключены п pin-диодов 2, соединенные через последовательно включенные резисторы (Р) .3, 4, 5 с источником 6 управления . Первый и п-й Р 3, второй и (п-1)-й Р 4 размещены в отрезке 1. С целью улучшения согласования величина сопротивления первого и п-го Р 3 выбрана равной удвоенной величине волнового сопротивления отрезка 1. Величина сопротивления второго и (n-l)-ro Р 4 выбрана равной половине волнового сопротивления отрезка 1, где п 4,6,8... Сопротивление параллельных цепочек из последовательно соединенных pin-диодов 2 и Р 3, 4, 5 обеспечивает согласование аттенюатора во всем динамическом диапазоне. 1 ил. ш (О

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51) 4 Н 01 Р 1/.22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3938767/24-09 (22) 30.07.85 (46) 23.02,88. Бюл. К 7 (72) В.P. Гуз, И.Б. Шнитальный и С.И. Серебряков (53) 621.372.852.3(088.8) (56) Авторское свидетельство СССР

Ì 866618, кл. Н 01 P 1/22, 1980.

Авторское свидетельство СССР

В 1215150, кл. Н 01 P 1/22, 1984. (54) АТТЕНЮАТОР (57) Изобретение относится к СВЧ-радиоэлектронике и м.б. использовано для управления уровнем сигнала. Цель изобретения — улучшение согласования в динамическом диапазоне. АттенюаУ тор содержит отрезок 1 линии переда,чи, па))аллельно которому подключены п pin-диодов 2, соединенные через последовательно включенные резисторы (P) 3, 4, 5 с источником 6 управления. Первый и и-й P 3, второй и (n-1)-й Р 4 размещены в отрезке i.

С целью улучшения согласования величина сопротивления первого и и-го

P 3 выбрана равной удвоенной величине волнового сопротивления отрезка 1, Величина сопротивления второго и (и-1)-го P 4 выбрана равной половине волнового сопротивления отрезка 1, где n = 4,6,8... Сопротивление параллельных цепочек из последовательно соединенных pin-диодов 2 и P 3, 4, 5 обеспечивает согласование аттенюа- с тора во всем динамическом диапазоне.

1 ил.

1376142

Формула изобретения

Составитель А. Шаров

Редактор Л. Гратилло Техред А.Кравчук

Корректор И. Муска

Заказ 792/50 Тираж 632

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к области

СВЧ-радиоэлектроники и может быть использовано для управления уровнем сигнала.

Цель изобретения — улучшение согласования в динамическом диапазоне.

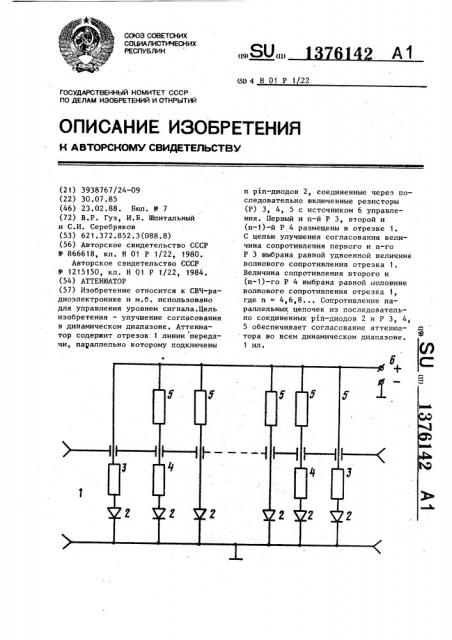

На чертеже изображена электрическая принципиальная схема аттенюатора

Аттенюатор содержит отрезок 1 линии передачи, параллельно которому подключены п pin-диодов 2, соединенные через последовательно включенные резисторы 3-5 с источником 6 управления. Первый и и-й резисторы З,второй и (п-1)-й резисторы 4 размещены в отрезке 1.

Величина сопротивления первого и и-ro резисторов 3 выбрана равной удвоенной величине волнового сопротивления отрезка 1, а величина сопротивления второго и (и-1)-горезисторов 4 выбрана равной половине волнового сопротивления отрезка 1, где n = 4,6,8...

Аттенюатор работает следующим образом.

При изменении величины управляю- . щего сигнала источника 6 изменяются токи в pin-диодах 2, обеспечивая изменение коэффициента передачи аттенюатора. Сопротивлеи е параллельных цепочек из последовательно соединенibm pin-диодов 2 и резисторов 3-5 обеспечивает согласование аттенюатора во всем динамическом диапазоне.

Величины резисторов 3-5 подбираются таким образом, чтобы токи во всех

pin-диодах 2 были одинаковые.

t5

Аттенюатор, содержащий отрезок линии передачи, параллельно которому подключены и pin-диодов, при этом

pin-диоды подключены к источнику управления через резисторы, первый, 20 второй (и -1)-й и и-й размещены в ото резке линии передачи, о т л и ч а ю— шийся тем, что, с целью улучшения согласования в динамическом диапазоне, сопротивление первого и и-го резисторов выбрано равным удвоенной величине волнового сопротивления отрезка линии передачи, а сопротивление второго и (и-1)-ro резисторов выбрано равным половине волнового сопротивле30 ния линии передачи, где n=4,6,8....
