Реферат



Изобретение относится к проводниковой электронике СВЧ. Цель изобретения - уменьшение габаритов и массы. Преобразователь частоты со - держит отрезок 1 коаксиальной линии (КЛ), генераторный диод 2, поглощанг щую нагрузку 3, отверстия 4, 5 свя-- аи, резонатор (Р) 6, выполненный ци линдрическим и электромагнитно свя - занный с входным и выходным отрезка ми прямоугольного волновода ( ПВ) че рез отверстия 9(10) связи, выполненные в центрах торцовых поверхностей Р 6. Продольные оси входного и выходного отрезков ПВ лежат на одной прямой, а плоскости их широких стенок перпендикулярны торцовым поверхностям Р6 и взаимно перпендикулярны. Отрезок 1 КЛ размещен на боковой поверхности Р 6 в плоскости, расположенной на одинаковых расстояниях от его торцовых поверхностей. Введен ный винт 11 позволяет существенно измени ть частоту f, поскольку он находится в максимуме поля волны, возбуждаемой входным отрезком. При этом между частотой входного сигнала и частотой выходного сигнала достигается требуемая величина расстройки. 2 ил. А-А а 9 ю jQ NJ N0

союз советсних

СОЦИАЛИСТИЧЕСКИХ

РЕСПУВЛИК (19) (И1

А1 (504 Н 03

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPCHOMV СВИДЕТЕЛЬСТВУ

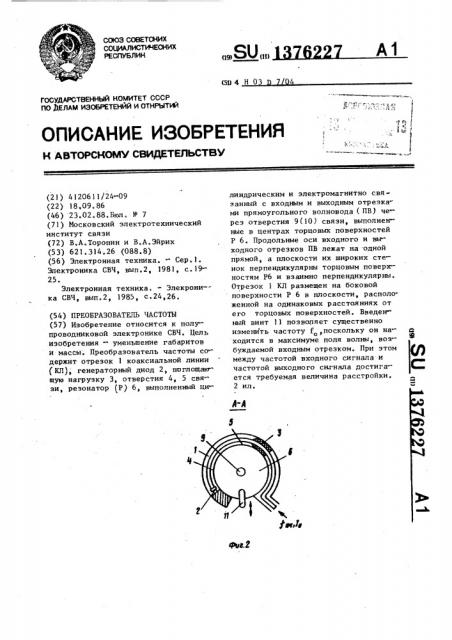

Фиг.2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

re 31елАМ изОБРетенйй и отнРытий (21) 4120611/24-09 (22) 18,09. 86 (46) 23.02.88.Бюл. У 7 (71) Московский электротехнический институт связи (72) В.А.Торопин и В.А.Эйрих (53) 621.314.26 (088.8) (56) Электронная техника. - Сер.1.

Электроника СВЧ, вып.2, 1981 с.1925.

Электронная техника. — Элекрони-ка СВЧ, вып.2, 1985, с.24,26, (54) ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ (57) Изобретение относится к полупроводниковой электронике СВЧ. Цель изобретения - уменьшение габаритов и массы. Преобразователь частоты содержит отрезок 1 коаксиапьной линии (КЛ), генераторный диод 2, поглощающую нагрузку 3, отверстия 4, 5 связи, резонатор (P) 6, выполненный цилиндрическим и электромагнитно связанный с входным и выходным отрезка" ми прямоугольного волновода (ПВ) через отверстия 9(10) связи, выполненные в центрах торцовых поверхностей

Р 6. Продольные оси входного и выходного отрезков ПВ лежат на одной прямой, а плоскости их широких стенок перпендикулярны торцовым поверхностям Р6 и взаимно перпендикулярны.

Отрезок } КЛ размещен на боковой поверхности P 6 в плоскости, расположенной на одинаковых расстояниях от его торцовых поверхностей. Введенный винт ll позволяет существенно изменить частоту Г,поскольку он находится в максимуме поля волны, возбуждаемой входным отрезком. При этом между частотой входного сигнала и частотой выходного сигнала достигается требуемая величина расстройки.

2 ил.

1376227

Изобретение относится к полупроводниковой электронике СВЧ и может быть использовано в устройствах

СВЧ-диапазона различного назначения;

Цель изобретения — уменьшение габаритов и массы.

На фиг.l изображена конструкция преобразователя частоты; на фиг.2 сечение А-А на фиг.l.

Преобразователь частоты содержит отрезок 1 коаксиальной линии, генераторный диод 2, поглощающую нагрузку 3, первое 4 и второе 5 отверстия связи, резонатор 6, входной и выходной 8 отрезки прямоугольного волновода, третье 9 и четвертое 10 отверстия связи и винт 11.

Преобразователь частоты работает следуюшдм образом.

Сигнал частоты f поступает во входной отрезок 7 и через третье отверстие 9 проходит в резонатор 6 °

Из-за того, что первое отверстие 4 находится в максимуме плотности токов основной волны -резонатора 6, через него осуществляется возбуждение отрезка 1. Сигнал частоты 1„„ подается по отрезку 1 через поглощающую нагрузку 3. В результате взаимодействия на нелинейном сопротивлении. генераторного диода 2 частот f и f „ образуются комбинационные составляющие, в том числе и с часто4

Через второе отверстие 5 волна с частотой Е„ + fÄ< поступает в резонатор 6 и далее через четвертое отверстие 10 проходит в выходной отрезок 8.

Для получения минимальных pasMeров всего преобразователя резонатор

6 работает на двух резонансных частотах f и f + f„, возбуждаемых волнами, со взаимно перпендикулярной поляризацией. Введенный винт ll позволяет существенно изменить частоту.

f, поскольку он находится в максимуме поля волны, возбуждаемой входным отрезком 7..При этом между частотой входного сигнала и частотой выходного сигнала достигается требуемая величина расстройки.

Внешний проводник отрезка 1 может

10 быть выполнен квадратного сечения.

Формула изобретения

Преобразователь частоты, содер15 жащий отрезок коаксиальной линии передачи, на одном конце которого установлен генераторный диод, а на другом — поглощающая, нагрузка, между которыми во внешнем проводнике выполне2р ны соответственно первое и второе отверстия связи, резонатор, входной и выходной отрезки прямоугольного волновода, отличающийся ( тем, что, с целью уменьшения габари25 тов и массы, резонатор выполнен цилиндрическим и электромагнитно связан с входным и выходным отрезками прямоугольного волновода через третье и четвертое отверстия связи, выпол30 ненные в центрах торцовых поверхностей резонатора, причем продольные оси входного и выходного отрезков прямоугольного волновода лежат на одной прямой, а плоскости их широких стенок перпендикулярны торцовым поверхностям резонатора и взаимно перпендикулярны, отрезок коаксиальной линии передачи размещен на боковой поверхности резонатора в плоскости, 40 расположенной на одинаковых расстояниях от его торцовых поверхностей, продольные оси первого и второго

О отверстий связи образуют угол 90 а напротив второго отверстия-связи в

45 боковую поверхность резонатора введен винт с возможностью перемещения.
