Устройство для фазового пуска приемников

Устройство для фазового пуска приемников

Иллюстрации

Показать все

Реферат



Изобретение относится к системам передачи информации. Цель изобретения - повьшение быстродействия путем одновременной обработки информац. и контрольного интервалов.Устройство содержит анализатор посылок (АИ) 1, RS-триггеры (Т) .2 и 3, генератор тактовых импульсов (ГТИ) 4, эл-ты И 5, 7, счетчик 8, эл-т 9 задержки, блок 10 дешифрации. АП 1 содержит диоды 11 и 12, пороговые блоки 13 и 14, эл-ты ИЛИ 15, распределитель импульсов 16, эл-ты И 17, 18. Блок 10 содержит эл-ты И 19, 22, 23, эл-ты ИЛИ 20 и дешифратор 21. Для достижения цели первый выход ГТИ 4 подключен к входу счетчика 8 через введенньш эл-т ИЛИ 6. Первый и второй управляющие выходы АП 1 подключены к S-входам Т 2 и 3. Прямой выход Т 2 подключен к входам ГТИ 4. Второй выход ГТИ 4 подключен к первому входу эл-та И 5, второй вход к-рого подключен к инверсному выходу Т 3. Третий управляющий выход АП 1 подключен к второму входу эл-та И 7, выход к-рого подключен к 1-му управляющему входу блока 10. Вьтод переполнения счетчика 8 через эл-т 9 подключен к объединенным R-входам Т 2 и 3. Четвертый и пятый выходы АП .1 подключены к второму и третьему управляющим входам блока 10. 1 ил. с (/ С

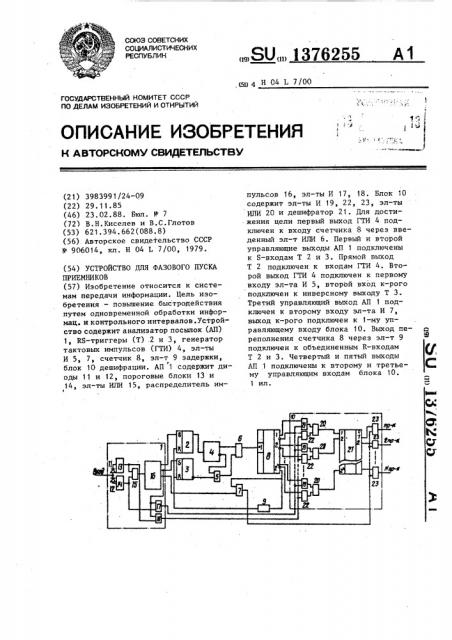

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК еи4 Н04Ь 7/00

"1 "„ I «) °

)««)))ка «

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABT0PCH0MV СВИДЕТЕЛЬСТВУ фе

Ф ф е

Q.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3983991/24-09 (22) 29.11.85 (46) 23.02.88. Бюл. № 7 (72) В. Н. Киселев и В.С.Глотов (53) 621.394.662(088.8) (5e) Авторское свидетельство СССР № 906014, кл. Н 04 L 7/00, 1979. (54) УСТРОЙСТВО ДНЯ ФАЗОВОГО ПУСКА

ПРИЕМНИКОВ (57) Изобретение относится к системам передачи информации. Цель изобретения — повышение быстродействия путем одновременной обработки информац. и контрольного интервалов. Устройство содержит анализатор посыпок (АП)

1, RS-триггеры (Т) .2 и 3, генератор тактовых импульсов (ГТИ) 4, эл-ты

И 5, 7, счетчик 8, эл-т 9 задержки, блок 10 дешифрации. АП 1 содержит диоды 11 и 12, пороговые блоки 13 и

14, зл-ты ИЛИ 15, распределитель им1

„,Я0„„1376255 А1 пульсов 16, эл-ты И 17, 18. Блок 10 содержит эл-ты И 19, 22, 23, эл-ты

ИЛИ 20 и дешифратор 21. Для достижения цели первый выход ГТИ 4 подключен к входу счетчика 8 через введенный зл-т ИЛИ 6. Первый и второй управляющие выходы АП 1 подключены к S-входам Т 2 и 3. Прямой выход

Т 2 подключен к входам ГТИ 4. Второй выход ГТИ 4 подключен к первому входу эл-та И 5, второй вход к-рого подключен к инверсному выходу Т 3.

Третий управляющий выход АП 1 подключен к второму входу зл-та И 7, выход к-рого подключен к 1-му управляющему входу блока 10. Выход переполнения счетчика 8 через эл-т 9 подключен к объединенным R-входам

Т 2 и 3. Четвертый и пятый выходы

АП 1 подключены к второму и третьему управляющим входам блока 10.

1 ил.

1376255

Изобретение относится к системам передачи информации и может быть использовано в системах автоматизиро— ванного управления и сеансной связи для фазового пуска приемников.

Цель изобретения — повышение быстродействия путем одновременной обработки информационного и контрольного интервалов.

На чертеже, представлена структурная электрическая схема устройства для фазового пуска приемников.

Устройство содержит анализатор 1 посылок, первый 2 и второй 3 RS — триг- 15 геры, генератор 4 тактовых импульсов, первый элемент И 5, элемент

ИЛИ 6, второй элемент И 7, счетчик

8, элемент 9 задержки, блок 10 дешифрации, при этом анализатор 1 посылок 20 содержит диоды 11 и 12, пороговые блоки 13 и 14, элемент ИЛИ 15, распределитель l6 импульсов, элементы

И 17 и 18. Блок 10 дешифрации содержит элементы И 19 и ИЛИ 20, дешифратор 21, элементы И 22 и 23.

Устройство для фазового пуска работает следующим образом.

При поступлении из линии связи первого импульса положительной поляр- 30 ности в анализатор 1 посылок он проходит через диод 11 на пороговый блок 13, чувствительный к положительному импульсу, образовавшийся на выходе порогового блока 13 прямоугольный импульс через элемент ИЛИ 15 поступает на вход распределителя 16 импульсов. Анализатор 1 посылок выдает сигнал на управляющий вход первого RS-триггера 2, который переходит в "единичное" состояние. Единичный сигнал с выхоца первого RS-триггера 2 обеспечивает запуск генератор 4.

Генератор 4 формирует две последовательности тактовых импульсов, сдвинутых по отношению друг к другу на полпериода. Поскольку второй RSтриггер 3 находится в нулевом состоянии и запрещающий сигнал на входе первого элемента И 5 отсутствует, на вход счетчика 8 через элемент ИЛИ

6 подаются тактовые импульсы как первой, так и второй тактовой последовательностей импульсов с выхода ге-5 нератора 4. При этом первая тактовая последовательность поступает на вход счетчика 8 непосредственно с выхода генератора 4 через элемент ИЛИ 6, а вторая — через элемент И 5 и элемент ИЛИ 6. Таким образом счетчик 8 подсчитывает число импульсов, поступаемых с генератора 4, с удвоенной частотой, что обеспечивает одновременность подсчета интервалов t u до момента окончания одного из них.

По окончании одного из интервалов

tU или t< из линии связи на анализатор 1 посылок приходит второй импульс отрицательной (t „ c t„) или положительной (t „ > t„) полярности.

Анализатор 1 посылок с помощью диодов 11 и 12 и пороговых блоков

13 и 14 .определяет полярность второго импульса и через распределитель

16 импульсов выдает сигнал на второй выход анализатора 1 посылок. С него сигнал поступает на управляющие входы второго RS-триггера 3 и элементы И 17 и 18 анализатора 1 посылок.

Второй RS-триггер 3 переходит в единичное состояние и выдает запрещающий сигнал на первый элемент И 5, который прекращает выдачу тактовой последовательности импульсов с выхода генератора 4 на вход счетчика

8. Таким образом, в дальнейшем счетчик 8 производит подсчет импульсов с частотой, соответствующей тактовой частоте генератора 4. Одновременно с поступлением второго (отрицательного или положительного) импульса подается сигнал на вторые входы элементов И l7 и 18 анализатора 1 по— сыпок (при отрицательном импульсе на вход элемента И 17, при положительном — на вход элемента И 18).

Управляющие сигналы с элементов И 17 и 18 поступают на четвертый и пятый выходы анализатора 1 посылок и с них на управляющие второй и третий входы блока 10 дешифрации и в зависимости от полярности второго импульса пусковой группы обеспечивают подключение к блоку l0 дешифрации либо прямых выходов счетчика 8 через элементы И !9 (при отрицательной полярности второго импульса) и элементы ИЛИ 20, либо инверсных выходов счетчика 8 через элементы И 22 (при положительной полярности второго импульса) и элементы ИЛИ 20.

Информация, поступившая в блок

10 дешифрации, запоминается в дешифраторе 21 до получения разрешения на снятие информации.

1376255

Составитель Н.Лебедянская

Техред Л.Олийнык

Корректор Л.Патай

Редактор О. Головач

Тираж 660 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Заказ 798/56

Производственно-полиграфическое предприятие, r.Óæãîðoä, ул.Проектная,4

Счетчик 8 продолжает подсчет импульсов до переполнения. Импульс переполнения с выхода счетчика 8 поступает на второй элемент И 7 и эле5 мент 9 задержки, Одновременно из линии связи на анализатор 1 посылок поступает третий импульс пусковой группы, в результате на его третьем выходе появляется единичный сигнал, который поступает на второй вход второго элемента И 7. В случае одновременного поступления на его входы сигналов с анализатора 1 посылок и счетчика 8 второй элемент И 7 выдает разрешающий сигнал на блок 10 дешифрации (на элементы И 23) для включения одного из приемников.

Элемент 9 задержки через некоторый интервал времени выдает сигнал

"Сброс" на все элементы устройства для приведения их в исходное состояние.

Предлагаемое устройство обеспечивает повышение быстродействия в связи с тем, что общее время приема и обработки пусковой группы импульсов определяется длительностью либо контрольного (при t„ t,), либо информационного (при г.ц . t„) временного интервала, тогда как в известном устройстве это время определяется суммой информационного и контрольного временных интервалов. формулаизобретения

Устройство для фазового пуска приемников, содержащее анализатор посылок, вход которого является входом устройства, первый и второй RSтриггеры, генератор тактовых импульсов, первый и второй элементы И,элемент задержки, счетчик, выход переполнения которого подключен к первому входу второго элемента И, и блок дешифрации, информационные входы которого подключены к соответствующим выходам разрядов счетчика, а выходы являются выходами устройства, о т— л и ч а ю щ е е с я тем, что, с целью повышения быстродействия путем одновременной обработки информационного и контрольного интервалов,первый вьгход генератора тактовых импульсов подключен к входу счетчика через введенный элемент ИЛИ, при этом первый и второй управляющие выходы анализатора посылок подключены к S — входам первого и второго RS-триггеров, при этом прямой выход первого

RS-триггера подключен к входу генератора тактовых импульсов, второй выход которого подключен к первому входу первого элемента И, второй вход которого подключен к инверсному выходу второго RS-триггера, третий управляющий выход анализатора посылок подключен к второму входу второго элемента И, выход которого подключен к первому управляющему входу блока дешифрации, выход переполнения счетчика через элемент задержки подключен к объединенным R âõîäàì первого и второго RS-триггеров, четвертый и пятый выходы анализатора посылок подключены соответственно к второму и третьему управляющим входам блока дешифрации.
