Реферат



№ 137632

Класс 30d, 1вв

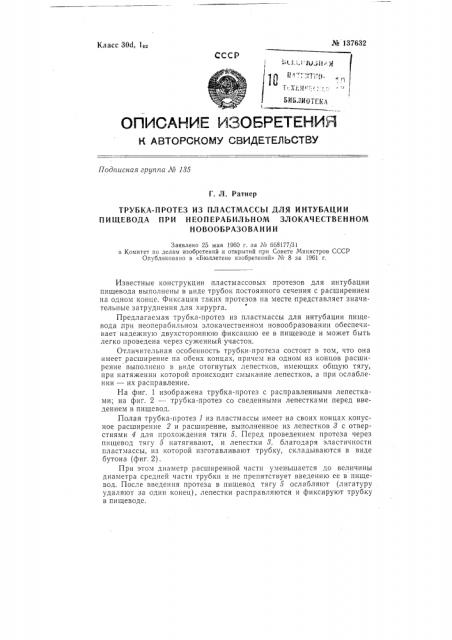

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа ЛЯ 185

Г. Л, Ратнер

ТРУБКА-ПРОТЕЗ ИЗ ПЛАСТМАССЪ| ДЛЯ ИНТУБАЦИИ

ПИЩЕВОДА ПРИ НЕОПЕРАБИЛЬНОМ ЗЛОКАЧЕСТВЕННОМ

НОВООБРАЗОВАНИИ

Заявлено 25 мая 1960 г. за ¹ 668177/31 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 8 за 1961 r, Известные конструкции пластмассовых протезов для интубации пищевода выполнены в виде трубок постоянного сечения с расширением на одном конце. Фиксация таких протезов на месте представляет значительные затруднения для хирурга.

Предлагаемая трубка-протез из пластмассы для интубации пищевода при неоперабильном злокачественном новообразовании обеспечивает надежную двухстороннюю фиксацию ее в пищеводе и может быть легко проведена через суженный участок.

Отличительная особенность трубки-протеза состоит в том, что она имеет расширение на обеих концах, причем на одном из концов расширение выполнено в виде отогнутых лепестков, имеющих общую тягу, при натяжении которой происходит смыкание лепестков, а при ослаблении — их расправление.

На фиг. 1 изобра>кена трубка-протез с расправленными лепестками; на фиг. 2 — трубка-протез со сведенными лепестками перед введением в пищевод, Полая трубка-протез 1 из пластмассы имеет на своих концах конусное расширение 2 и расширение, выполненное из лепестков 3 с отверстиями 4 для прохождения тяги 5. Перед проведением протеза через пищевод тягу 5 натягивают, и лепестки 8, благодаря эластичности пластмассы, из которой изготавливают трубку, складываются в виде бутона (фиг. 2) .

При этом диаметр расширенной части уменьшается до величины диаметра среднеи части трубки и не препятствует введению ее в пищевод. После введения протеза в пищевод тягу 5 ослабляют (лигатуру удаляют за один конец), лепестки расправляются и фиксируют трубку в пищеводе, № 137632

Предмет изобретения

Трубка-протез из пластмассы для интубации пищевода при неоперабильном злокачественном новообразовании с коническим расширением на одном конце, о тл и ч а ю щ а я с я тем, что, с целью осуществления двухсторонней фиксации ее в пищеводе, трубка имеет на другом конце расширение, выполненное в виде отогнутых лепестков, концы которых связаны общей гибкой тягой, обеспечивающей сведение лепестков при введении трубки в пищевод.
