Высевающий аппарат

Высевающий аппарат

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - повышение равномерности высева и снижение травмирования семян. Высевающий аппарат содержит корпус 1 с высевным окном 2 и валик 3 с параболическими лопастями 5. Передняя кромка каждой лопасти выполнена по отрезку логарифмической спирали. Лопасти 5 захватывают семена и перемещают их к высевному окну 2. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (504 А01 С7 16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 782732 (21) 4066782/30-15 (22) 21.02.86 (46) 29.02.88. Бюл. № 8 (71) Всесоюзный институт повышения квалификации руководящих работников и специалистов Госкомсельхозтехники СССР (72) С. П. Мухин (53) 631.33 (088.8) (56) Авторское свидетельство СССР № 782732, кл. А 01 С 7/12, 1978.

„„SU„1376966 A 2 (54) ВЫСЕВАЮЩИЙ АППАРАТ (57) Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения — повышение равномерности высева и снижение травмирования семян. Высевающий аппарат содержит корпус 1 с высевным окном 2 и валик 3 с параболическими лопастями 5. Передняя кромка каждой лопасти выполнена по отрезку логарифмической спирали. Лопасти 5 захватывают семена и перемещают их к высевному окну 2. 1 ил.

1376966

Формула изобретения

Составитель 3. Сидорова

Редактор Л. Веселовская Техред И. Верес Корректор А. Ильин

Заказ 505/1 Тираж 661 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к сельскохозяйственному машиностроению, в частности к высевающим аппаратам посевных машин.

Целью изобретения является повышение равномерности высева семян и уменьшение их травмирования.

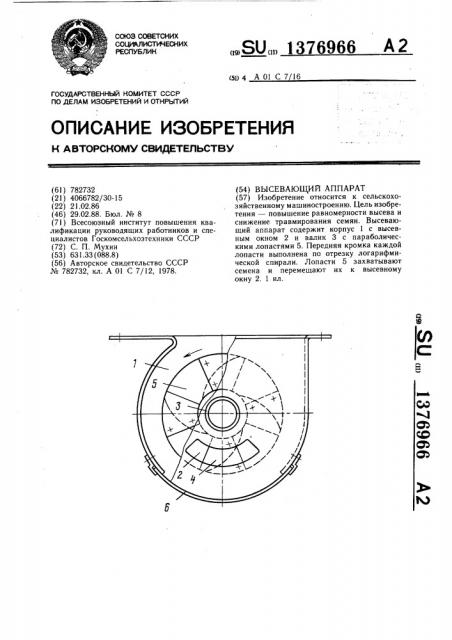

На чертеже изображен высевающий аппарат, общий вид.

Высевающий аппарат содержит корпус 1 с высевным окном 2, вращающийся внутри корпуса валик 3 с крестовиной 4 и изогнутыми по параболическим кривым лопастям 5, расположенное в нижней части корпуса съемное дно 6 для выгрузки семян.

Высевающий аппарат работает следующим образом.

В процессе вращения валика 3 с крестовиной 4 семена, находящиеся в корпусе аппарата, захватываются лопастями 5, перемещаются по параболическим поверхностям лопастей к высевному окну 2 и далее в семяпровод (не показан) .

При захвате семян лопастями за счет того, что передние кромки лопастей в плоскости вращения выполнены по отрезку логарифмической спирали относительно центра вращения крестовины, происходит плавное со скольжением взаимодействие передних кромок лопастей с семенами, определяющее стабильность формируемого потока подаваемых к высевному окну семян, а следовательно, и равномерность их высева.

Высевающий аппарат по авт. св. № 782732, отличающийся тем, что, с целью повышения равномерности высева семян и снижения их травмирования, передняя кромка каждой лопасти в плоскости вращения выполнена по отрезку логарифмической спирали относительно центра вращения крестовины.
