Реферат

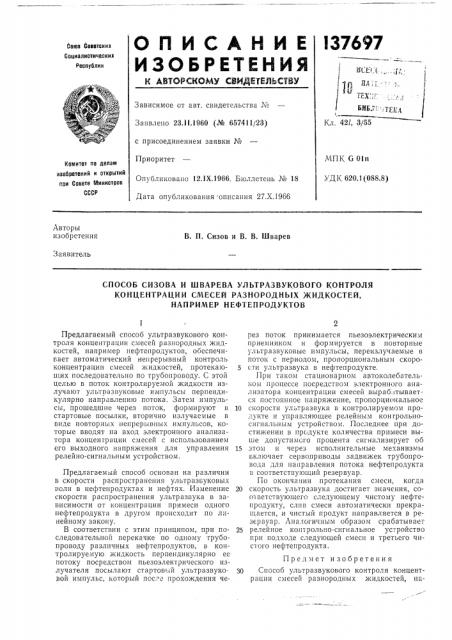

l37697

Сова Советских

Социалистических

Республик бил (.с», Зависимое от авт. свидетельства ¹

ЬИЬ:::., 1, „

Кл. 42l, 3/55

Заявлено 23.ll.1960 (№ 657411/23) с присоединением заявки №

Приоритет

Опубликовано 12 1Х.1966. Бюллетень ¹ 18

Дата опубликования описания 27.Х.1966

МПК 6 Olll

УД I(620.1 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. П. Сизов и В. В. Шварев

Заявитель

СПОСОБ СИЗОВА И ШВАРЕВА УЛЬТРАЗВУКОВОГО КОНТРОЛЯ

КОНЦЕНТРАЦИИ СМЕСЕЙ РАЗНОРОДHblX ЖИДКОСТЕЙ, НАПРИМЕР НЕФТЕПРОДУКТОВ

Предлагаемый способ ультразвукового контроля концентрации смесей разнородных жидкостей, например нефтепродуктов, обеспечигает автоматический непрерывный контроль концентрации смесей жидкостей, протекающих последовательно по трубопроводу. С этой целью в поток контролируемой жидкости излучают ультразвуковые импульсы перпендикулярно направлению потока. Затем импульсы, прошедшие через поток, формируют в стартовые посылки, вторично излучаемые в виде повторных непрерывных импульсов, которые вводят па вход электронного анализатора концентрации смесей с использованием

его выходного напряжения для управления релейно-сигнальным устройством.

Предлагаемый способ основан на различии в скорости распространения ультразвуковых волн в нефтепродуктах и нефтях. Изменение скорости распространения ультразвука в зависимости от концентрации примеси одного нефтепродукта в другом происходит по линейному закону.

В соответствии с этим принципом, при последовательной перекачке по одному трубопроводу различных нефтепродуктов, в контролируемую жидкость перпендикулярно ее потоку посредством пьезоэлектрического излучателя посылают стартовый ультразвуковой импульс, который пос.пе прохождения через поток принимается пьезоэлектрическим приемником и формируется в повторные ультразвуковые импульсы, переизлучаемые в поток с периодом, пропорциональным скорости ультразвука в нефтепродукте.

При таком стационарном автоколебательном процессе посредством электронного анализатора концентрации смесей вырабатывается постоянное напряжение, пропорциональное

10 скорости ультразвука в контролируемом продукте и управляющее релейным конгрольносигнальным устройством. Последнее при достижении в продукте количества примеси выше допустимого процента сигнализирует об

15 этом и через исполнительные механизмы включает сервоприводы задвижек трубопровода для направления потока нефтепродукта в соответствующий резервуар.

По окончании протекания смеси, когда

20 скорость ультразвука достигает значения, соот ветствующего следующему чистому нефтепродукту, слив смеси автоматически прекращается, и чистый продукт направляется в резервуар. Аналогичным образом срабатывает

25 релейное конт рольно-сигнальное устройство при подходе следующей смеси и третьего чист ого нефтепродукта.

Предмет изобретения

30 Способ ультразвукового контроля концентрации смесей разнородных жидкостей, на137697

Редактор Н. Корченко Техред А, А. Камышникова Корректоры: Л. E. Марисич и Г. Е. Опарина

Заказ 3037/1 Тираж 1175 Формат бум. 60X901/8 Объем 0,1 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

BpHil1ep нефгe0popуктов,. 0T,1, "tQ(o llQ c;L что, с целью обеспечения автоматического непрерывного контроля концентрации смесей жидкостей, последовательно протекающих по трубопроводу, ультразвуковые импульсы излучают в поток контролируемой жидкости перпендикулярно направлению потока, импульсы, прошедшие через поток, формируют в стартовые посылки, вторично излучаемые в виде повторных непрерывных импульсов, которые вводят на вход электронного анализа5 тора конценграции смесей, выходное напряжение которого используют для управления релейно-сигнальным устройством.
