Реферат



Изобретение относится к медицине. Для расширения функциональных возможностей карты по оси абсцисс от столбца к столбцу фрагментов решетки меняется пространственная частота, а по оси ординат от строки к строке во фрагментах в решетках меняется контраст. Средняя плотность всех фрагментов матрицы одинаковая. В матрицу помещены немодулированные фрагменты . Каждый фрагмент решеток снабжен числом , указывающим физический контраст, и числом, указывающим процент со.хранности зрительных функций к данной пространственной частоте. Фрагменты решеток максимального контраста вдоль строки имеют числа, указывающие остроту зрения. По окружности вокруг матрицы нанесена шкала ориентации в угловых градусах для измерения астигматизма. 1 з.п. ф-лы, 2 нл.

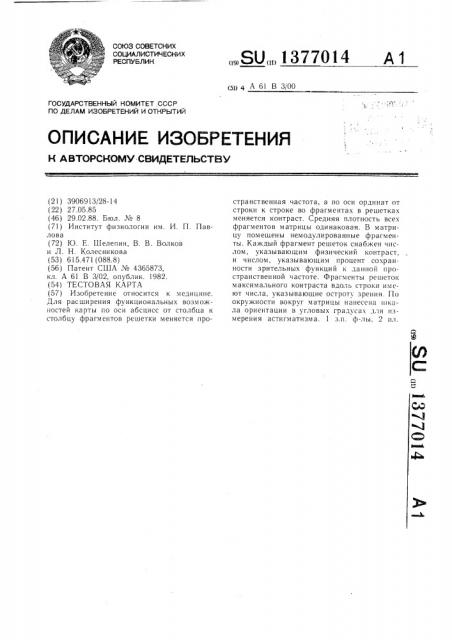

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК д1) 4 А 61 В 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3906913/28-14 (22) 27.05.85 (46) 29.02.88. Бюл. ¹ 8 (71) Институт физиологии им. И. П. Павлова (72) 1О. E. Шелепин, В. В. Волков и Л. Н. Колесникова (53) 615.471 (088.8) (56) Патент США № 4365873, кл. А 61 В 3/02, опублик. 1982. (54) ТЕСТОВАЯ КАРТА (57) Изобретение относится к медицине.

Для расширения функциональных возможностей карты по оси абсцисс от столбца к столбцу. фрагментов решетки меняется про„„SU„„1377014 д 1 странственная частота, а по оси ординат от строки к строке во фрагментах в решетках меняется контраст. Средняя плотность всех фрагментов матрицы одинаковая. В матрицу помещены немодулированные фрагменты. Каждый фрагмент решеток снабжен числом, указывающим физический контраст, и числом, указывающим процент сохранности зрительных функций к данной Ilpoстранственной частоте. Фрагменты решеток максимального контраста вдоль строки имеют числа, указывающие остроту зрения. По окружности вокруг матрицы нанесена шкала ориентации в угловых градусах для измерения астигматизма. 1 з.п. ф-лы, 2 ил.

1377014

Изобретение относится -к медицине (офтальмологии, невропатологии, нейрохирургии) и к инженерной психологии, а именно офтальмоаргономике, и может быть использовано при исследовании контрастной и пространственно-частотной чувствительности зрительной системы человека, как собственно, так и в сочетании с оптическими приборами.

Цель изобретения — расширение функ10 циональных возможностей тестовой карты.

На фиг. 1 изображена предлагаемая карта, общий вид, по оси абсцисс которой от столбца к столбцу фрагментов решетки меняется пространственная частота, а по оси ординат от строки к строке во фрагмен- 15 тах в решетках меняется контраст. Средняя плотность всех фрагментов м атрицы одинаковая. Для объективизации исследования в матрицу, кроме решеток, в случайном порядке помещены нем одулированные фрагменты, пятна, бланки серого цвета, т.е. фрагменты, не содержащие периодической решетки, но равные по площади и средней плотности изображениям, содержащим решетки. Средний уровень плотности сохраняется постоянным во всех решетках и немодулирова нных фрагментах-бланках. Каждый фрагмент решеток снабжен числом, указывающим физический контраст (средний на заданном фрагменте), и числом, указывающим процент сохранности зрительных функций к данной пространственной частоте в зависимости от того, какой минимальный контраст по сравнению с нормой видит данный испытуемый. Фрагменты решеток максимального контраста вдоль строки, т.е. вдоль изменения пространственной частоты, снабжены числом, указывающим остроту зрения (как минимальное различимое расстояние) в соответствии с общесоюзным стандартом оценки остроты зрения по таблицам Сивцева и для подбора очков с шагом в шкале диоптрий большого офтальмологического набора линз. По окружности вокруг матрицы нанесена шкала ориентации в угловых градусах с шагом общесоюзного стандарта для измерения астигматизма. 45

На фиг. 2 изображена частотно-контрастная характеристика зрительной системы офтальмологически здорового (нормального) испытуемого. По оси абсцисс отложены значения пространственных частот, по оси ординат-контраст. Каждая точка на 50 графике изображает порог обнаружения периодичности в решетке для данной пространственной частоты (самый верхний фрагмент в данном столбце). Измерения проведены для четырех ориентаций: О, 45, 90 и

135 . Видно, что контрастная чувствительность для двух «косых» ориентаций в 45 и 135 ниже, чем для вертикальной и горизонтальной ориентаций, при вертикальном положении испытуемого в обычных наземных условиях визирования.

Исследование с помощью предложенной тестовой карты осуществляется следующим образом.

Исследование проводится на расстоянии

1,5 м от тестовой карты, которая может быть помещена в аппарат РОТА со стандартной подсветкой. Испытуемому поочередно предлагают назвать один за другим фрагменты решеток в каждом из вертикальных столбцов, начиная предъявление с фрагмента с наименьшим контрастом. Испытуемому с помощью индикатора указывают на идентифицируемый фрагмент. Подтверждением правильной идентификации предъявляемой решетки является указание испытуемым на наличие или отсутствие во фрагменте периодичности и указание испытуемым расположения в ней максимального контраста: вверху или внизу фрагмента. Если испытуемый затрудняется назвать решетку, то исследователь предъявляет ему следующий фрагмент большего контраста в этом же столбце и т.д. Правильный ответ переносится исследователем на контрольную схему, в которой против каждого фрагмента помещено число, отражающее зрительную сохранность в процентах. В случае необходимости решение задач (экспертизы или при астигматизме у испытуемого) исследователь может изменить положение столбцов от вертикального к наклонному, развернув всю тестовую карту вокруг оси по центру, ориентируясь при этом по окружности, где нанесены градусы по системе .ТАБО. Затем продолжить исследование в заданном количестве ориентаций столбцов.

Таким образом, определяют сохранность (выраженную в процентах) зрительной системы человека во всем видимом диапазоне пространственных частот, измеряется видеограмма. Аналогично измеряется видеограмма в разных ориентациях, что существенно при астигматизме. Объективизация достигается двумя путями: необходимостью идентификации, наличия или отсутствия периодичности во фрагментах («бланки», расположенные случайно) и идентификацией положения максимального контраста в предьявленном фрагменте. Острота зрения оценивается по максимально высокой пространственной частоте, которую видит испытуемый, т.е. конкретно максимально правый фрагмент при максимальном контрасте.

Указанные возле соответствующего фрагмента значения остроты зрения и сохранности зрительных функций переносят на стандартный рецептурный бланк для изготовления очков.

Формула изобретения

1. Тестовая карта, предназначенная для исследования контрастной и пространствен1ЗЛО14 з но-частотной чувствительности зрительной системы, выполненная в виде матрицы, состоящей из множества элементов, каждый из которых является фрагментом пространственно-частотной решетки с осями периодичности, причем в строках матрицы фрагменты расположены в порядке ступенчатого нарастания среднего значения контраста, и заполняющей фрагмент решетки, в столбцах фрагменты отличаются ступенчато по пространственным частотам заполняющих их решеток, отличающаяся тем, что, с целью расширения функциональных возможностей тестовой карты, оси периодичности решеток во фрагментах совмещены с осями строк матрицы, в каждом фрагменте решетки контраст монотонно нарастает вдоль оси столбцов, положения максимального контраста каждого фрагмента распределены в матрице произвольно, средний уровень плотности изображений постоянен и равен плотности окружающего его фона, фрагменты в матрице, заполненные изображением решеток, чередуются с незаполненными, решеткой фрагментами, по плотности равными средней плотности изображения решетки.

2. Тестовая карта по п. 1, отличающаяся тем, что нарастание величины пространственной частоть1 фрагментов матрицы, шаг и абсолютное значение частот в каждом столбце соответствуют значениям остроты зрения l5 в стандартны.; величинах вируса.

1377014

0,7

10 70,0

ПРОС77РаН ЯРННаЯ ЦаС ПОта,цакП(грцд, Ф /7 % а 1 2 5 Ф 5 Г 7 8 3 r0 77 fZ У

Рог. 2
