Реферат



Класс 45с, &"

45с, 16 № 137714!

,4 пд и Гп О. <1

1 cgUPl » и (СССР

БИЬ;йбТЕЕА

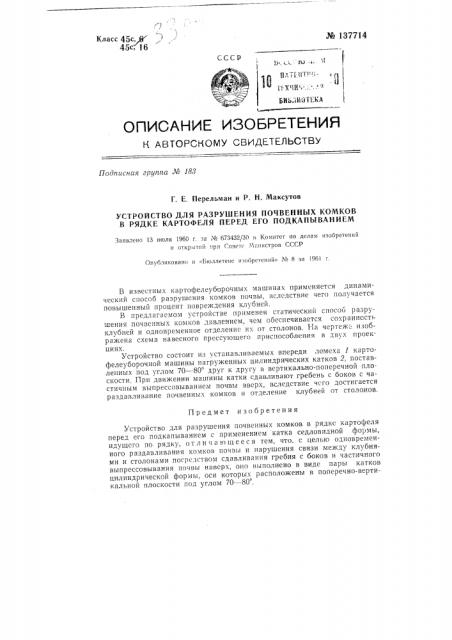

i, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 188

Г. Е. Перельман и Р. Н. Максутов

УСТРОЙСТВО ДЛЯ РАЗРУШЕНИЯ ПОЧВЕННЫХ КОМКОВ

В РЯДКЕ КАРТОФЕЛЯ ПЕРЕД ЕГО ПОДКАПЫВАНИЕМ

Заявлено 13 июля 1960 г. за № 673432/30 в Комитет по делам изобретений н открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ЛЪ 8 за 196! г.

Предмет изобретения

Устройство для разрушения почвенных комков в рядке картофеля перед его подкапыванием с применением катка седловидной формы, идущего по рядку, отли ч а ю щееся тем, что, с целью одновременного раздавливания комков почвы и нарушения связи между клубнями и столонами посредством сдавливания гребня с боков и частичного выпрессовывания почвы наверх, оно выполнено в виде пары катков цилиндрической формы, оси которых расположены в поперечно-вертикальной плоскости под углом 70 — 80 .

В известных картофелеуборочных машинах применяется динамический способ разрушсния комков почвы, вследствие чего получается повышенный процент повреждения клубней.

В предлагаемом устройстве применен статический способ разрушения почвенных комков давлением, чем обеспечивается сохранност1клубней и одновременное отделение их от столонов. На чертеже изображена схема навесного прессующего приспособления в двух проекциях.

Устройство состоит из устанавливаемых впереди лемеха 1 картофелеуборочной машины нагруженных цилиндрических катков 2, поставленных под углом 70 — 80 друг к другу в вертикально-поперечной плоскости, При движении машины катки сдавливают гребень с боков с частичным выпрессовыванием почвы вверх, вследствие чего достигается раздавливание почвенных комков и отделение клубней от столонов. № 137714

Редактор М. И. Бородина Техред A. М. Токер Корректор О. Филиппова

Поди. к печ. 2Х1-61 г

Зак. 5124

2/6

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

Формат бум. 70 108 /м

Тираж 500

ЦБТИ при Комитете по делам изобретений н при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д.

Объем 0,18 изд. л.

Цена 4 коп. открытий
