Установка для сварки пакетов из термопластичных пленок

Установка для сварки пакетов из термопластичных пленок

Иллюстрации

Показать все

Реферат



Изобретение относится к сварке пластмасс, а именно к установкам для сварки пакетов из термопластичных пленок. Цель изобретения - повьшение производительности и удобства эксплуатация . Установка содержит электродвигатель 6, электромагнитную муфту 7, связьшающую электродвигатель с самотормозящимся редуктором, механизм подачи пленки, кинематически связанный с механизмом счета, конечный выключатель 14, реле счета импульсов 13, сварочный инструмент с пневмораспределителем 2, при этом выход конечного выключателя 14 подключен к входу реле сч,ета импульсов 13, а к его выходу подключены входы электромагнитной муфты 7 и пневмораспределителя 12 сварочного инструмента. Получив заданное количество импульсов, реле счета импульсов 13 подает сигнал пневмораспределителю 12 и электромагнитной муфте 7, последняя отключается , включается электромагнит пневмораспределителя 12, происходит подача сварочного инструмента, который сваривает и режет пленку. После сварки сварочный инструмент возвращается в исходное положение, одновременно включается электромагнитная муфта 7 и происходит подача пленки на заданный размер. Задавая число импульсов на реле счета импульсов 13, получают пакеты различной ширины . 2 ил. с & (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) ФФФФФ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

zr

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4112916/23-05 (22) 25 ° 08.86 (46) 29.02.88. Бюл, Р 8 (72) А.Н.Гладилов (53) 678.056.4(088.8) (56) Авторское свидетельство СССР

У 1193007, кл. В 29 С 62/02, 1985.

Авторское свидетельство СССР

У 597559, кл. В 29 С 65/18, 1978. (54) УСТАНОВКА ДЛЯ СВАРКИ ПАКЕТОВ ИЗ

ТЕРМОПЛАСТИЧНЫХ ПЛЕНОК (57) Изобретение относится к сварке пластмасс, а именно к установкам для сварки пакетов из термопластичных пленок. Цель изобретения — повышение производительности и удобства эксплуатации. Установка содержит электродвигатель 6, электромагнитную муфту 7, связывающую электродвигатель с самотормозящимся редуктором, механизм подачи пленки, кинематически связанный с механизмом счета, конечный выключатель 14, реле счета импульсов (sD 4 В 29 С 65/02//B 29 L 31:24

13, сварочный инструмент с пневмораспределителем 12, при этом выход конечного выключателя 14 подключен к входу реле счета импульсов 13, а к его выходу подключены входы электромагнитной муфты 7 и пневмораспределителя 12 сварочного инструмента. Получив заданное количество импульсов, реле счета импульсов 13 подает сигнал пневмораспределителю 12 и электромагнитной муфте 7, последняя отключается, включается электромагнит пневмораспределителя 12, происходит подача сварочного инструмента, который сваривает и режет пленку. После сварки сварочный инструмент возвращается в исходное положение, одновременно включается электромагнитная муфта 7 и происходит подача пленки на заданный размер. Задавая число импульсов на реле счета импульсов

13, получают пакеты различной ширины. 2 ил.

1377195

Изобретение относится к сварке пластмасс, а именно к установкам для сварки пакетов из термопластичной пленки.

Цель изобретения — повышение производительности и удобства эксплуатации.

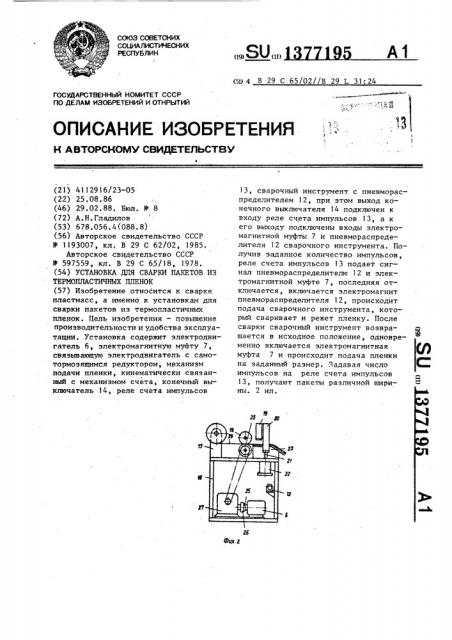

На фиг.1 изображена функциональная схема установки; на фиг.2 — уста- 10 новка, общий вид.

Установка для сварки пакетов иэ термопластичной пленки содержит автоматическую систему управления, которая состоит из кнопки 1 управления нагревом, магнитного пускателя

2,. кнопки 3 управления исходного по.". ложения, магнитных пускателей 4 и 5, электродвигателя 6 и электромагнитной многодисковой муфты 7 с магнитопрово- 20 дящими дисками, кнопки 8 управления сваркой, магнитного пускателя 9, электромеханического счетчика 10, реле 11 времени, пневмораспределителя

12, реле 13 счета импульсов, конечно- 25 го выключателя 14 мгновенного действия и промежуточного реле 15.

Основанием установки служит корпус 16, на котором закреплены на стойках рулонодержатель 17, механизм 30

18 подачи, выполненный в виде роликов для термопластичной пленки, сварочный инструмент 19, жестко связанный тягой 20 со штоком 21 пневмоцилиндра 12 его перемещения, опору 23 для пленки на конце вала 24 одного из роликов механизма 18 подачи установлен механизм счета в виде электромеханического счетчика не показан), взаимодействующий с конечным выключателем 14, Привод механизма 18 подачи состоит из электромагнитной муфты 7, одна полумуфта 26 которой установлена на валу электродвигателя, а другая — полумуфта 27 установлена на 45 валу редуктора 25.

Установка работает следующим образом.

Подготовленная пленка 28 в виде полурукава с рулонодержателя. 17 вручную протягивается через узел 18 пода50 чн. На реле 13 счета импульсов устанавливается нужное число импульсов, кратное заданной ширине пакета. После нажатия кнопки 1 управления нагре55 вом 1 срабатывает магнитный пускатель

2 и подается питание к сварочному инструменту 19. После нажатия кнопки

3 управления исходного положения срабатывают магнитные пускатели 4 и 5, начинает вращаться электродвигатель

6, включается электромагнитная муфта

7 и происходит поворот механизма 18 подачи до взаимодействия механизма счета с конечным выключателем 14, т.е. установка приведена в исходное положение.

При нажатии кнопки 8 управления сваркой срабатывает магнитный пускатель 9, включается электромеханический счетчик для подсчета количества изготовленных пакетов, электромагнит пневмораспределителя 12, происходит подача сварочного инструмента 19, который сваривает и режет пленку 28.

Время сварки можно регулировать при помощи реле 11 времени. После сварки сварочный инструмент 19 возвращается в исходное положение, одновременно включается электромагнитная муфта 7 и происходит подача пленки 28 на заданный размер, т.е. на заданное число реле 13 счета импульсов. Уста новка начинает работать в автоматическом режиме, при этом пакеты подают в тару для сбора продукции. Задавая число импульсов на реле 13 счета импульсов получают пакеты различной ширины, кратной заданному количеству импульсов.

Использование в предлагаемой установке электромагнитной муфты и реле счета импульсов выгодно отличает ее от известной установки, так как позволяет изготовлять различные по шири» не пакеты путем переключения на заданное количество импульсов.

Формула изобретения

Установка для сварки пакетов из термопластичных пленок, содержащая электродвигатель и редуктор, соединенные муфтой, механизм подачи пленки, конечный выключатель и сварочный инструмент с силовым приводом, о т— л и ч а ю щ а я с я тем, что, с целью повьппения производительности и удобства эксплуатации, она снабжена реле счета импульсов, к входу которого подключен выход конечного выключателя; а к выходу подключены входы силового привода сварочного инструмента и муфта, которая выполнена электромагнитной.
