Реферат



М 137722

Класс 45К. 15о1

СССР

) (II! . I, Г1 Х1;,1=1, 1:., ЬИ 111Вт1.К,;

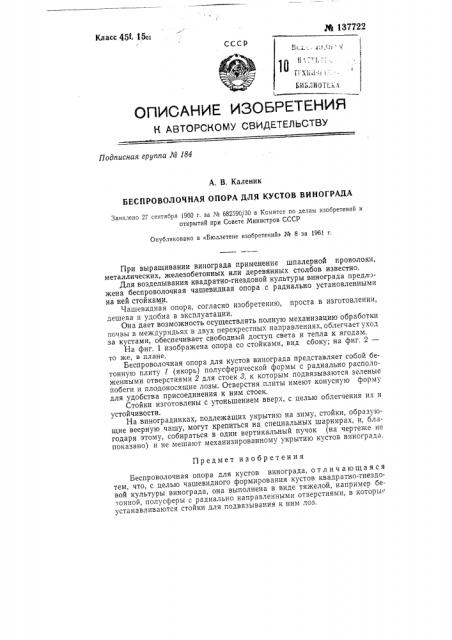

ОПИСАНИЕ ИЗОБ КтКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 184

А. В. Каленик

БЕСПРОВОЛОЧНАЯ ОПОРА ДЛЯ КУСТОВ ВИНОГРАДА

Заявлено 27 сентября 1960 r. за М 682590/30 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» У 8 за 1961 г.

Предмет изобретения

Беспроволочная опора для кустов винограда, отличающаяся тем, что, с целью чашевидного формирования кустов квадратно-гнездовой культуры винограда, она выполнена в виде тяжелой, например бетонной, полусферы с радиально направленными отверстиями, в которые устанавливаются стойки для подвязывания к ним лоз.

При выращивании винограда применение шпалерной проволоки, металлических, железобетонных или деревянных столбов известно.

Для возделывания квадратно-гнездовой культуры винограда предложена беспроволочная чашевидная опора с радиально установленными на ней стойками.

Чашевидная опора, согласно изобретению, проста в изготовлении, дешева и удобна в эксплуатации.

Она дает возможность осуществлять полную механизацию обработки почвы в междурядьях в двух перекрестных направлениях, облегчает уход за кустами, обеспечивает свободный доступ света и тепла к ягодам.

На фиг. 1 изображена опора со стойками, вид сбоку; на фиг, 2— то же, в плане.

Беспроволочная опора для кустов винограда представляет собой бетонную плиту 1 (якорь) полусферической формы с радиально расположенными отверстиями 2 для стоек 8, к которым подвязываются зеленые побеги и плодоносящие лозы. Отверстия плиты имеют конусную форму для удобства присоединения к ним стоек.

Стойки изготовлены с утоньшением вверх, с целью облегчения их и устойчивости.

На виноградниках, подлежащих укрытию на зиму, стойки, образующие веерную чашу, могут крепиться на специальных шарнирах, и, благодаря этому, собираться в один вертикальный пучок (на чертеже не показано) и не мешают механизированному укрытию кустов винограда, № 137722

Фиг.1
