Кантователь для штучных изделий

Кантователь для штучных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для переворачивания, например, мебельных щитов или большеформатных фанерных плит на 180 преимущественно в мебельной или фанерной промсти. Цель изобретения - повышение надежности работы устр-ва и расширение технологических возможностей за счет

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 21) 4100972/27-03

,22) 06,08.86 (46) 29.02.88. Бюл, 1" 8 (75) A.À.ÊóçHH (53) 621.867(088.8) (56) Авторское свидетельство СССР

647204, кл. В 65 G 57/08, 1977.

Авторское свидетельство СССР

6 925801, кл, В 65 G 47/00, 1979. (54) КАНТОВАТЕЛЬ ЛЛЧ ШТУЧНЫХ ИЗДЕЛИЙ (57) Изобретение относится к устройствам для переворачивания, например, мебельных щитов или большеформатных фанерных плит на 180 преимущественно в мебельной или фанерной пром-сти.

Пель изобретения — повышение надежности работы устр-ва и расширение технологических возможностей за счет

137 обеспечения поворота различных по толщине иэделий .(И). На верхних концах жестко установленных на основании 1 стоек 2 расположены в подшипниках 3 цапфы 4, На основании 6 цапф

4 жестко закреплены резьбовые шпильки 7 с регулирующими гайками 8. Посредством шпилек 7 на стойках 2 установлено поворотное от привода устрво, выполненное в виде двух жестко соединенных рам, Каждая иэ последних имеет соединенные стержнями дугообразный пояс (П) 9 и прямой П 10.

На каждом П 10 закреплены балки 14 с установленными корпусами с роликами 17 в виде колес с пневматическими шинами. Ролики 17 установлены с возможностью наклона в сторону выдачи в фиксированном положении поворотных устр-в при подаче и выдаче с них И 43. Консольные концы балок 14 жестко соединены между собой дугообразными П 18 и с П 9 посредством упорных флажков 19. На балках 14 установлены кронштейны 21 с ограничителями 23. В осях 26, 27 подшипников, установленных на основании 1 корпусов, закреплены качалки (К) 28, 29 с противовесами 34, 35. На обращенных друг к другу концах К 28, 29 установлейы упоры 30, 31, Сверху упоров 30 установлены нажимные полосы

32, упоры 31 подпружинены пружинами

33. Под К 28 установлен выключатель

37, под К 29 — электромагнит 38.

Между подающим конвейером 44, кантователем и конвейером 45 установлены концевые выключатели 46, 47. Поступающее на нижние ролики 17 кантователя И 43 путем нажатия на выключатель 46 включает привод поворотного устр-ва и по инерции перемещается до правого ограничителя 23. Электромагнит 38 поднимает левые концы К 29 и опускает их правые концы, освобождая зажатые флажки 19. При этом поворотное устр-во и И 43 поворачиваются на 180 . 2 з.п. ф-лы, 4 ил.

Изобретение относится к устройствам для переворачивания, например, мебельных щитов или большеформатных фанерных плит на 180 преимущественно в мебельной или фанерной промышлен- 5 ности.

Целью изобретения является повышение надежности работы кантователя и расширение технологических возможностей путем обеспечения поворота различных по толщине изделий.

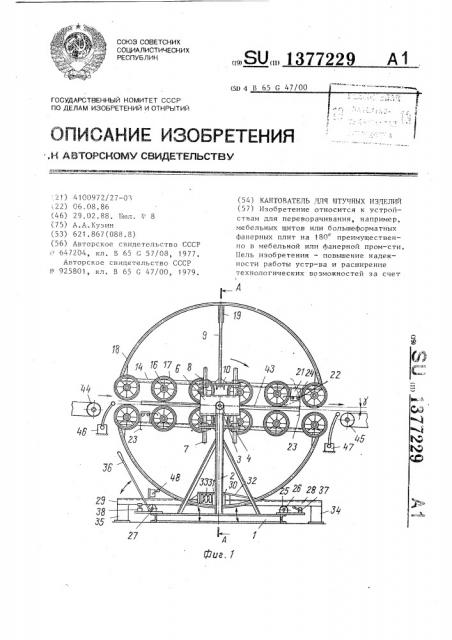

На фиг. 1 показан предлагаемый кантователь, вид сбоку; на фиг. 2 то же, вид сверху; на фиг. 3 — разрез

А — А на фиг. 1 на фиг. 4 — разрез

Б-Б на фиг, 2.

Кантователь содержит жестко установленные на основании 1 стойки 2,на верхних концах которых закреплены корпуса с подшипниками 3. В подшипники 3 вставлены цапфы 4 и 5, имеющие индивидуальные основания 6, на которых жестко закреплены реэьбовые шпильки 7 с гайками 8.

Кантователь имеет поворотное устройство, выполненное в виде двух рам, каждая из которых имеет дугообразный внешний пояс 9 и прямой горизонтальный пояс 10, расположенный вдоль оси вращения поворотного устройства, строго совпадающей с осями вращения цапф

4 и 5. Пояса 9 и 10 жестко соединены между собой стержнями 11 и 12. Концы поясов 9 и 10 сварены между собой на опорных пластинах 13, которыми каждая ферма посредством гаек 8 закреплена на резьбовых шпильках 7 с возможйостью ее вертикального перемещения. На прямых поясах 10., расположенных вдоль оси вращения поворотного устройства, перпендикулярно вертикальной плоскости каждой фермы закреплены балки 14, на которых смонтированы корпуса с подшипниками 15.

В подшипники 15 вставлены оси 16 с воэможностью свободного вращения, а на их консольных концах закреплены ролики 17, например, в виде колес с

1377229 пневматическими шинами. Консольные концы балок 14 жестко соединены между собой дугообразными поясами 18 и с дугообразными внешними поясами 9

5 ферм посредством упорных флажков 19.

Флажки дополнительно соединены между собой и усилены попарно трубой жесткости 20. На балках 14 также закреплены кронштейны 21 с подшипниками, в ,которые вставлена ось 22, На оси 22 закреплены ограничители 23 в виде рычагов, жестко и попарно прикрепленных под углом один к другому, имеющих общую ось 22 и центр враще5 ния, а рядом с осью 22 на каждом кронштейне 21 закреплен штырь 24.

На основании 1 установлены и закреплены корпуса с подшипниками 25, в которые вставлены оси 26 и 27. На осях 26 и 27 средней частью жестко закреплены качалки 28 и 29, установленные последовательно. Со стороны вертикальной оси кантователя или на обращенных друг к другу консольных концах качалок 28 z» 29 соответственно закреппены упоры 30 и 31. При этом жесткие упоры 30 прикрыты сверху индивидуальными нажимными полосами 32, а концевые упоры 31 подпрукинены прукинами 33. На противоположных кон-. цах качалок 28 и 29 соответственно по гесу закреплены уравновешивающие грузы 34 и 35. На консольных концах оси 27 дополнительно закреплены руко35 ятки 36 для ручного управления качалкой 28. Под качалкой 28 установлен выключатель 37, а под качалкой 29 механизм ее поворота в виде электромагнита 38.

Поворотное устройство приводится во вращение от электропривода, содержащего электромотор 39 и редуктор 40, соединенный плоским ремнем 41 со шкивом 42, насаженным жестко на консоль 45 цапфы 5.

На роликах 17 показано кантуемое изделие 43, например большеформатная фанерная плита.

Кантователь установлен между дву50 мя примыкающими к нему конвейерами: конвейером 44, подающим изделие 43 в кантователь (на фиг. 1 и 4 слева направо), и конвейером 45, транспортирующим изделие 43 после кантования.

При этом рабочий уровень подающего

55 конвейера 44 выше рабочего уровня конвейера 45 на необходимую высоту, а ролики 17 смонтированы на балках 14 с наклоном в сторону конвейера 45.

При этом угол наклона у вычисляется относительно горизонтального уровня основания 1 кантователя и устанавливается при монтаже таким, чтобы иэделие 43 после подающего конвейера

44 самопроизвольно закатывалось в кантователь до вертикального рычага ограничителя 23 под действием гравитационной силы, а после кантования также под действием гравитационной силы самопроизвольно скатывалось с роликов 17 кантователя на конвейер

45 для его дальнейшей транспортировки согласно предусмотренной технологии.

Между подающим конвейером 44> кантователем и конвейером 45 установлены соответственно концевые выключатели

46 и 47.

Все концевые выключатели, электромагнит, приводы поворотного устройства и конвейеров электрически взаимосвязаны между собой несложной электросхемой, в которую подключен и выключатель 48.

Кантаватель работает следующим образом.

В исходном статическом состоянии кантователя ролики 17, в целом представляющие собой роликовые конвейеры на балках 14, установлены в горизонтальном рабочем положении. В этом по ложении флажки 19, жестко связывающие дугообразные пояса 9 вертикальньгх ферм с дугообразными поясами 18, зажаты между упорами 30 и 31 качалок

28 и 29, в результате чего поворотное устройство надежно зафиксировано в рабочем положении и готово к принятию кантуемого изделия 43. При этом рычаги правых ограничителей 23 верхнего роликового конвейера (справа на фиг. 1 и 4) расположены так, что одни горизонтально опираются на штыри

24, а другие свисают вертикально вниз, препятствуя прохождению кантуемого изделия. Рычаги левых ограничителей 23 нижнего роликового конвейера, находящиеся ниже рабочего уровня роликов 17, расположены так, что одни горизонтально опираются на штыри

24, а другие свисают вертикально вниз, не препятствуя прохождению кантуемого изделия.

При подаче иэделия 43 подающим конвейером 44 в кантователь на нижние ролики 17 изделие 43 нажимает на выключатель 46, который включает

1377229 электромагнит 38, а после прохода изделия одновременно отключает привод подающего конвейера 44 и включает привод поворотного устройства. Изделие 43 по инерции докатывается до вертикального рычага правого ограничителя 23 и останавливается. В этот момент электромагнит 38 поднимает левый конец правой качалки 29 с грузом 35 и посредством оси 27 левый конец второй качалки ?9 с грузом 35, опуская одновременно вниз правые концы указанных качалок с подпружиненными упорами 31 и освобождая за- . жатые флажки 19. Поворотное устройство поворачивается по часовой стрелке (на фиг, 1 и 4) на 180 . При этом один из флажков 19 нажимает на выключатель 48, который отключает 20 электромагнит 38, стержень-якорь его втягивается, а качалки 29 под действием грузов 35 немедленно принимают исходное горизонтальное положение, Изделие 43 в момент поворота опирается передней кромкой на рычаги правых ограничителей 23.

При повороте поворотного устройства на 180 роликовые конвейеры с роликами 17 меняются положениями; нижний становится верхним и с него мягко перекладывается скантованное изделие 43. При этом бывшие верхние флажки 19 с трубой жесткости 20, переворачиваясь в нижнее положение, 35 скользя по полосам 32, отжимают вниз упоры 30 качалок 28 и ударяются о подпружиненные упоры 31, частично сжимая их пружины 33. На какое-то мгновение образуется зазор между флаж40 ками 19 и упорами 30, B рез льтате чего флажки 19 оказываются между упорами 31 и 30, так как качалки 28 под действием грузов 34 мгновенно принимают горизонтальное исходное положе- 45 ние. Поворотное устройство в целом надежно фиксируется.

После поворота и ограничители 23 меняются соответственно местами: бывшие правые становятся левыми, а бывшие левые — правыми. Рычаги теперь уже правых ограничителей 23 под действием гравитационных сил пытаются принять горизонтальное и вертикальное положения но этому препятствует net

55 ревернутая поверхность изделия 43, на которое опираются своими загнутыми концами рычаги правых ограничителей 23, которые при этом положении не препятствуют выходу иэделия 43 из кантователя. Изделие 43 под уклон самопроизвольно скатывается с нижних роликов 17 на конвейер 45, нажимая при этом на выключатель 47, который включает привод подающего конвейера

44 для подачи последующего иэделия.

В момент скатывания изделия с роликов 17 рычаги правых ограничителей

23 скользят по верхней перевернутой поверхности изделия 43, а после прохода изделия одни рычаги горизонтально опираются на штыри 24, другие свисают вертикально, препятствуя прохождению последующего изделия. Момент скольжения рычагов правых ограничителей 23 по поверхности перевернутого изделия 43 загнутыми концами показан на фиг. 4 и 1 пунктиром. Рычаги левых ограничителей после кантования принимают соответствующее исходное положение, не препятствуя прохождению последующего изделия в кантователь.

Далее процесс кантования повторяется аналогично.

Если требуется транспортировать изделия через кантователь без кантования, то в этом случае достаточно ..а один рычаг поднять все рычаги правых ограничителей 23, зафиксировать их в нужном положении и включить привод подающего транспортера 44. Изделия 43 будут транспортироваться без кантования, а поворотное устройство кантователя останется неподвижным.

Формула изобретения

1..Кантователь для штучных изделий, включающий смонтированные на основании стойки, на которых цапфами установлено поворотное от привода устройство, выполненное в виде двух жестко соединенных стержнями рам с расположенными на них с зазором между собой передающими элементами и с ограничительными элементами для изделий, и концевые выключатели, о т— л и ч а ю шийся тем, что, с целью повышения надежности работы кантователя и расширения технологических воэможностей эа счет обеспечения поворота различных по толщине изделий, он снабжен упорными флажками, каждый из которых установлен посредством смонтированных на каждой раме и связанных между собой продольных и по137722 перечного дугообразных поясов, и взаимодействующими с упорными флажками и последовательно установленными на основании посредством осей двумя

5 качалками с противовесами и расположенными на обращенных друг к другу их концах упорами, при этом качалка со стороны подачи изделий имеет механизм ее поворота и ее упор выполнен подпружиненным, а качалка со стороны выдачи изделий имеет нажимные полосы для взаимодействия с упорными флажками, причем передающие элементы выполнены в виде гравитацион- 15 ных рольгангов и установлены с возможностью наклона в сторону выдачи в фиксированном положении поворотных устройств при подаче и выдаче с них изделий, а рамы связаны между собой посредством смонтированных на цапфах резьбовых шпилек и установленных на них регулирующих гаек.

2. Кантователь по п. 1, о т л и— ч а ю шийся тем, что, гравитационные рольганги выполнены в виде колес с пневматическими шинами.

3. Кантователь по п. 1, о т л и— ч а ю шийся тем, что он снабжен рукояткой поворота, установленной на оси качалки, расположенной со стороны подачи изделий.

1377229

Риз. 3

gy „ 3f N 1 Ж
