Вяжущее

Вяжущее

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении отделочных покрытий. Целью изобретения является повышение адгезии и ударной прочности. Вяжущее содержит , мае. %: нефелиновый пшам 76- 82, жидкое стекло 3-7, синтетический латекс 4-6, метилсиликонат натрия 1-2, вода - остальное. Вяжущее обеспечивает прочность 62,9-64,3 МПа, :адгезию к бетону 34,9-36,5 МПа и ударную прочность 7,88-7,93 МПа. 1 табл.

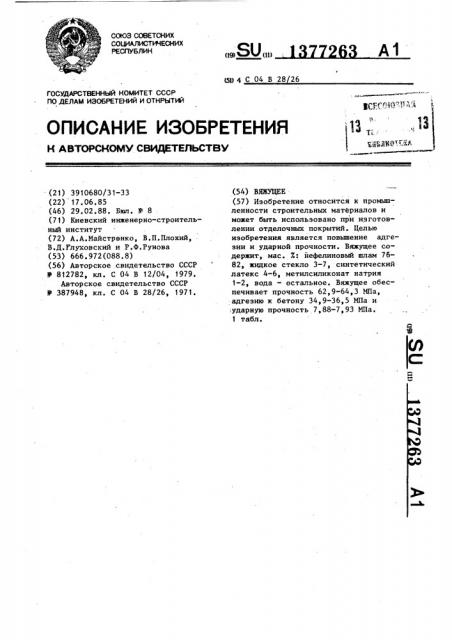

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (5D4C 04 В 28 26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ @ 11(0т г Р„

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3910680/31-33 (22) 17.06.85 (46) 29.02.88. Бюп. У 8 (7t) Киевский инженерно-строительный институт (72) А.А.Иайстрвнко, В.П.Плохий, В.Д.Глуховский и P.Ô.Ðóíîâà (53) 666.972(088.8) (56) Авторское свидетельство СССР

У 812782, кл. С 04 В 12/04, 1979.

Авторское свидетельство СССР

У 387948, кл. С 04 В 28/26, 1971. (54) ВЯЖУЩЕЕ (57) Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении отделочных покрытий. Целью изобретения является повышение адгезии и ударной прочности. Вяжущее содержит, мас. Ж: йефелиновый шлам 7682, жидкое стекло 3-7, синтетический латекс 4-6, метилсиликонат натрия

1-2, вода — остальное. Вяжущее обеспечивает прочность 62,9-64,3 ИПа, адгезию к бетону 34,9-36,5 NIIa u ,ударную прочность 7,88-7,93 МПа.

1 табл.

1377263

2Р

Изобретение относится к промышленности строительных материалов и может быть использовано при изготов . ленин отделочных покрытий..

Целью изобретения является повышение адгезии и ударной прочности.

При получении вяжущего используют латекс синтетический дивинилстирольныи 50Х-ной водной дисперсии, нефелино- 10 вый шлам Ачинского глиноземного комбината следующего химического состава, мас. Х; потери при прокаливании

6,81, Я О 26,.70, А1гОз 5,57, Ре Оэ

4,95, СаО 49 49, Р Î 2,92, прочиеостальное жидкое стекло с плотностью 1,20 и кремнеземистым модулем

1,3, метилсиликонат натрия (ГКЖ-11)

s соответствии с ТУ 6-02-696-72, Нефелиновый шлам размалывают до ъ удельной поверхности 3500 см /r no прибору ПСХ-2, затем порошок затворяют водой, к которой добавляют метил-. силиконат натрия и синтетический латекс. Смесь гомогенизируют, после че- 25 го добавляют жидкое стекло.

Физико-механические испытания производят по ГОСТ 310 ° 4-81 °

Адгезию вяжущих к основанию (прочность на разрыв) определяют по сле- jp дующей методике: из затвердевшего раствора (искусственного кам.я цемент — песок в соотношении 1:3) из- готавливают брусок размером 5хЗхЗ см.

Брусок вставляют в специальную. воронкообразную форму, которую заполняют

35 сверху вяжущим. При этом вяжущее и твердое тело, соприкасаются по поверхности 5хЗ = 15 см . После 28-суточного твердения испытывают образец 40 на сцепление на приборе, служащем для испытания восьмерок на растяжение. Ударную прочность определяют в соответствии с ГОСТ 4765-73.

Составы,и результаты испытаний приведены в таблице.

Формула изобретения

Вяжущее, включающее нефелиновый шлам,. жидкое стекло и воду, о т л ич а ю щ е е с я тем, что, с целью повышения адгезии и ударной прочности, оно содержит дополнительно синтетический латекс и метилсиликонат натрия при следующем соотношении компонентов, мас. 7:

Нефелиновый шлам, Жидкое стекло

Синтетический латекс

Метилсиликонат натрия

Вода

76-82

3-7

4-6

1-2 . Остальное

Улучшение физико.-механических характеристик происходит за счет процессов химического взаимодействия в

l системе нефелиновый шлам — метилсиликонат натрия — дивинипстирольныйлатекс. Образующиеся при этом водостойкие минеральные соединения и кремнегель способствуют повышению водостойкости вяжущего. Кроме того, образо ванне труднорастворимого щелочесодержащего полимера в порах вяжущего повышает его.прочность. Метилсиликонат натрия также одновременно является и веществом, регулирующим процесс коагуляции жидкого стекла нефелиновым шламом.
