Устройство для использования энергии текучей среды

Устройство для использования энергии текучей среды

Иллюстрации

Показать все

Реферат



Изобретение относится к гидроэнергетике и позволяет расширить диапазон работы устройства путем использования его на мальк напорах. Рабочий орган выполнен в виде транспортера с лотками 4 из прорезиненной ткани, кинематически соединенного с наклонньми направляющими 2 и 3 и электрогенератором (ЭГ). Дополнительные ЭГ связаны общим токосъемником 5, Статоры 6 ЗГ соединены между собой при помощи тросов 7, роторы 8 установлены на направляющих 2 и 3, а лотки закреплены на статорах. При движении лотков, заполняемых водой, по направляющим роторы совершают вращение внутри статоров, в результате чего вырабатьюается электрический ток, идущий на токосъемник. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1 (192 (11) (51) 4 F 03 В 9/00

ВС7Та д=Ц/1 Ц

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Ц!! б

8 Ш г Д

1ф ъ

1А

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 I ) 3 91 13 38/25-06 (22) 06.05.86 (46) 29.02.88. Бюл. У 8 (75) Я.Ф.Финкель (53) 621.224(088.8) (56) Патент СССР У 5239, кл. F 03 В 7/00, 1926. (54) УСТРОЙСТВО ДЛЯ ИСПОЛЬЗОВАНИЯ

ЭНЕРГИИ ТЕКУЧЕЙ СРЕДИ (57) Изобретение относится к гидроэнергетике и позволяет расширить диапазон работы устройства путем использования его на малых напорах.

Рабочий орган выполнен в виде транспортера с лотками 4 из прорезиненной ткани, кииематически соединенного с наклонили направляющими 2 и 3 и электрогенератором (ЭГ). Дополнительные ЭГ связаны общим токосъемником 5.

Статоры 6 ЭГ соединены между собой при помощи тросов 7, роторы 8.установлены на направляющих 2 и 3, а лотки закреплены на статорах. При движении лотков, заполняемых водой, по направляющим, роторы совершают вращение внутри статоров, в результате чего вырабатывается электрический ток, идущий на токосъемник. 3 ил.

3377443

Изобретение относится к гидроэнергетике и может быть использовано в устройствах для использования энергии текучей среды.

Цель изобретения — расширение диапазона работы путем использования устройства на малых напорах.

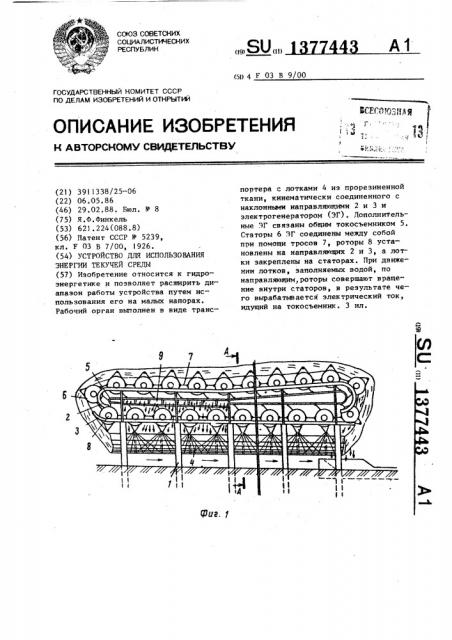

На фиг.I схематически показано 10 предлагаемое устройство для использования энергии текучей среды; на фиг.2 — сечение А-А на фиг.l- на фиг.3 — устройство с зигзагообразным расположением наклонных направляющих. 15

Устройство для использования энергии текучей среды содержит опору ) с вертикальными стойками и наклоннъии направляющими 2 и 3 и рабочий орган, 20 выполненный в виде транспортера с лотками 4, кинематически соединенного с направляющими 2 и 3 и электрогенератором (не показан). Устройство снабжено дополнительными электрогенерато- 25 рами, связанными общим токосъемником 5, Статоры 6 генераторов соединены между собой прн помощи тросов 7, роторы 8 установлены на направляющих

2 и 3 ° а лотки 4 выполнены из прорезиненной ткани и закреплены на статорах 6 генераторов. Устройство имеет также подводящий водовод 9.

Устройство для использования энергии текучей среды работает следующим образом:.

Вода поступает в водовод 9, который направляет ее в лотки 4. Последние заполняются водой и начинают дви- . жение по наклонным направляющим 2 и

3. Роторы 8 электрогенераторов, контактирующие с направляющими 2 и 3, совершают вращение внутри статоров

6, в результате чего вырабатывается электрический ток, идущий на общий токосъемник 5.

Формула изобретения

Устройство для использования энер- гии текучей среды, содержащее. опору с вертикальньики стойками и наклон- ными направляющими и рабочий орган, выполненный в виде транспортера с лотками, кинематически соединенного с направляющими и электрогенератором, отличающее с я тем, что, с целью расширения диапазона работы путем использования устройства на малых напорах, устройство снабжено дополнительнъми электрогенераторами, связанными общим токосъемником, статоры которых соединены между собой ри помощи тросов, роторы установлены на направляющик, а лотки выполне- . ны из прорезиненной ткани и закреплены на статорах генераторов.

1377443

1377443
