Реферат



Изобретение относится к общему машиностроению и позволяет расширить функциональные возможности привода путем обеспечения контроля наличия давления в рабочей полоств гидроци линдра (ГЦ). В линии связи рабочей полости 2 ГЦ 1 с реле 7 давления установлен гидроуправляемый распределитель 10, полость управления которого сообщена с возвратной полостью 3 ГЦ 1 через дроссель 9 и обратный клапан 12. По окончании рабочего хода ГЦ 1 и падении давления в полости 3 распределитель 10 под действием пружины пе ремещается в исходное положение, подключая реле к полости 2. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСтИЧЕСНИХ

РЕСПУБЛИН (19) (И) (5114 F 15 В

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ - сЪ ВС g Я!

13,", И

ЬИЪЛАО ТЕКА

ГОСУДАРСТВЕННЫЙ ИОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И 0THPblTI44 (21) 3962257/25-06 (22) 04.10.85 .(46) 29,02,88. Бюл. В 8 (71) Рязанское специальное конструкторское бюро станкостроения (72) В.Е.Коровацкий и Е.М.Хорохоров (53) 621.225(088.8) (56) Брон Л.С., Тартаковский Ж.Э.

Гидравлический привод агрегатных станков и автоматических линий. М,:

Машиностроение, 1974, с.273,рис.168. (54) ГИДРОПРИВОД (57.) Изобретение относится к общему машиностроению и позволяет расширить функциональные возможности привода путем обеспечения контроля наличия давления в рабочей полости гидроци" линдра (ГЦ). В линии связи рабочей полости 2 ГЦ l с реле 7 давления установлен гидроуправляемый распределитель 10, полость управления которого сообщена с возвратной полостью 3 ГЦ l через дроссель 9 и обратный клапан 12.

По окончании рабочего хода ГЦ 1 и падении давления в полости 3 распределитель 10 под действием пружины перемещается в исходное положение, подключая реле к полости 2. 1 нл.

1377494

Составитель Л. Бушманова

Техред Л.Олийнык Корректор С. Черни

Ф»

Редактор М,Петрова

Тираж 652 Подписное

ВНИИПИ Государствениого комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д,4/5

Заказ 855/28

Производственно полиграфическое предприятие, r,Ужгород, ул,Проектная,4

Изобретение относится к общему машиностроению.

Цель изобретения — расширение функциональных воэможностей путем обеспечения контроля наличия давлений в рабочей полости цилиндра.

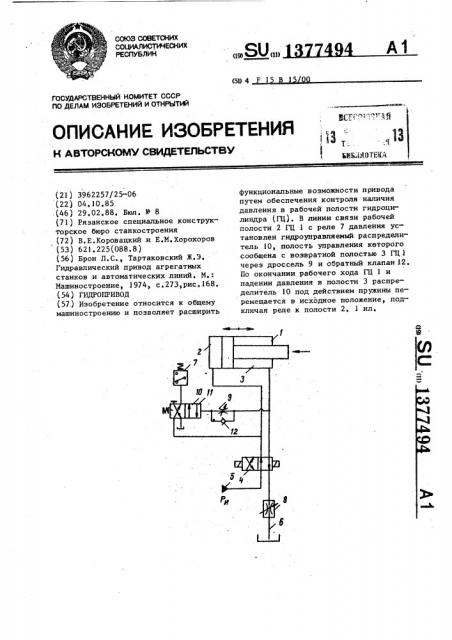

На чертеже представлена схема гидропривода.

Гидропривод содержит гидроци. линдр 1, рабочая и возвратная полости 2 и 3. которого через распределитель 4 соединены с источником 5 питания и сливной гидролинией 6, реле 7 давления, регулируемые дроссели 8 и 9, гидроуправляемый распределитель 10 с гидравлической полостью 11 управления и обратный клапан 12.

Гидропривод работает следующим образом. 20

При включении распределителя 4 s правую (по чертежу) поъицию гидроци" линдр 1 совершает рабочий ход. Под действием давления, создаваемого в воэвратйой полости 3 гидроцилиндра 1, 25 распределитель 10 занимает правую (по чертежу) позицию, соединив реле 7 . давления со сливной гидролинией 6, По окончании рабочего хода гидроципинд ра 1 в возвратной полости 3 падает 30 давление, под действием пружины рас пределитель 10 занимает исходное по ложение, подключив реле 7 давления к рабочей полости 2 для сигнализации об окончании рабочего хода и наличии давления в рабочей полости 2, Формула изобретения

Гидропривод, содержащий гидроцилиндр, .рабочая и возвратная полости которого через распределитель соединены с источником питания и сливной гидролинией, реле давления, соединенное с рабочей полостью, регулируемый дроссель, второй распределитель и соединенные параллельно. обратный клапан и второй регулируемый дроссель, о тл и ч а ю шийся тем, что, с целью расширения функциональных воэможностей путем обеспечения контроля наличия давления в рабочей полости цилиндра, второй распределитель выполнен трехлинейным гидроуправляемъм, соединен одной из своих линий со слив. ной гидролинией и установлен s линии связи реле давления с рабочей полостью, причем полость гкдроуправления второго распределителя соединена с возвратной полостью гидроцнлиндра через параллельно установленные обратный клапан и второй регулируемый дроссель.
