Реферат



Класс 49h сь4 № 137750 ссср! 1

h it 0

БИБ-"1ИОТЕЕА

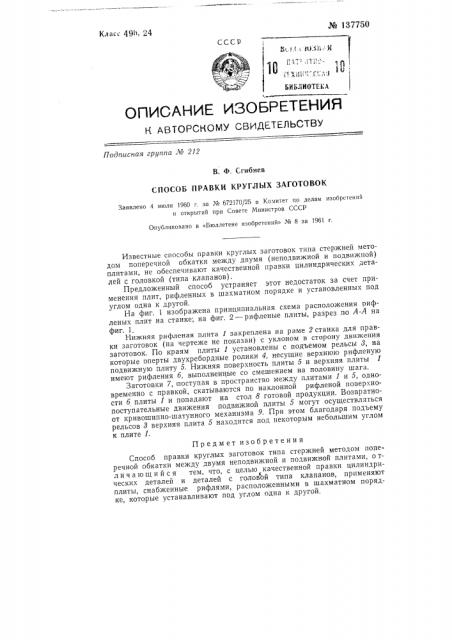

ОПИСАНИЕ VISOE» PETEHHR

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подпиская группа Лв 212

В. Ф. Сгибнев

СПОСОБ ПРАВКИ КРУГЛЫХ ЗАГОТОВОК

Заявлено 4 июля 1960 г. за № 672170/26 в Комитет по дела» изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 8 за 1961 г.

Предмет изобретения

Способ правки круглых заготовок типа стержней методом поперечной обкатки между двумя неподвижной и подвижной плитами, о тлич ающи и с я тем, что, с целью качественной правки цилиндрических деталей и деталей с головой типа клапанов, применяют плиты, снабженные рифлями, расположенными в шахматном порядке, которые устанавливают под углом одна к другой.

Известные способы правки круглых заготовок типа стержней методом поперечной обкатки между двумя (неподвижной и подвижной) плитами, не обеспечивают качественной правки цилиндрических деталей с головкой (типа клапанов).

Предложенный способ устраняет этот недостаток за счет применения плит, рифленных в шахматном порядке и установленных под углом одна к другой.

На фиг. 1 изображена принципиальная схема расположения рифленых плит на станке; на фиг. 2 — рифленые плиты, разрез по А-А на фиг. !.

Нижняя рифленая плита 1 закреплена на раме 2 станка для правки заготовок (на чертеже не показан) с уклоном в сторону движения заготовок. По краям плиты 1 установлены с подъемом рельсы 8, на которые оперты двухребордные ролики 4, несущие верхнюю рифленую подвижную плиту 5. Нижняя поверхность плиты 5 и верхняя плиты 1 имеют рифления б, выполненные со смешением на половину шага.

Заготовки 7, поступая в пространство между плитами 1 и 5, одновременно с правкой, скатываются по наклонной рифленой поверхности б плиты 1 и попадают на стол 8 готовой продукции. Возвратнопоступательные движения подвижной плиты 5 могут осуществляться от кривошипно-шатунного механизма 9. При этом благодаря подъему рельсов 8 верхняя плита 5 находится под некоторым небольшим углом к плите 1. № 137750

%un. 2
