Устройство для герметизации емкостей с двумя плоскими стенками

Устройство для герметизации емкостей с двумя плоскими стенками

Иллюстрации

Показать все

Реферат



Изобретение относится к технологии изготовления плоских тепловых труб (ТТ) и позволяет расширить область применения устройства путем использования его для герметизации плоской ТТ после заправки теплоносителем . Пуансон (И) 1 и матрица 2 имеют по крайней мере одну пару кольцевых выступов (KB) 3, размещенных один против другого, и контактируют с плоскими стенками устройства. В стенке ТТ 5, контактирующей с П 1, соосно с его КБ 3 выполнено заправочное отверстие 6. В П 1 выполнено отверстие 7 для подсоединения к системе заправки. Снаружи KB 3 пуансона установлена уплотнительная кольцевая прокладка 9. На участках контакта стенок 4 ТТ выполнены дискретно расположенные дистанционирующие вьщавки 10. КБ 3 пуансона и матрицы соединены радиальными перемычками. Участок стенЬк сдавливают П 1 и матрицей при их нагреве о Выдавки 10 распрямляются, а на участках выступов П 1 и матрицы происходит холодная сварка стенок ТТ и ее герметизация . I 3.П. ф-лы, 4 ил. е (Л

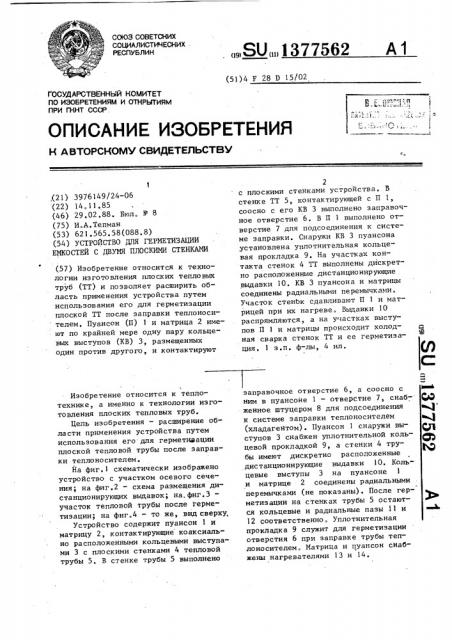

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1377562 (51)4 У 28 D 15/02

3 1 1

f ь

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР.,(21) 3976149! 24-06 (22) 14.11,85 (46) 29.02.88. Бюл. Р 8 (75) И.А.Тепман (53) 621.565,58(088.8) (54) УСТРОЙСТВО ДДЯ ГЕРМЕТИЗАЦИИ

ЕМКОСТЕЙ С ДВУМЯ ПЛОСКИМИ СТЕНКАМИ (57) Изобретение относится к технологии изroтовления плоских тепловых труб (ТТ) и позволяет расширить область применения устройства путем использования его для герметизации плоской ТТ после заправки теплоносителем. Пуансон (П) 1 и матрица 2 имеют по крайней мере одну пару кольцевых выступов (КВ) 3, размещенных один против другого, и контактируют

Изобретение относится к теплотехнике, а именно к технологии изготовления плоских тепловых труб.

Цель изобретения — расширение области применения устройства путем использования его для герметизации плоской тепловой трубы после заправки теплоносителем.

На фиг.1 схематически изображено устройство с участком осевого сечения; на фиг ° 2 — схема размещения дистанционирующих выдавок; на„ фиг.3— участок тепловой трубы после герметизации; на фиг.4 — то же, вид сверху, Устройство содержит пуансон 1 и матрицу 2, контактирующие коаксиально расположенными кольцевыми выступами 3 с плоскими стенками 4 тепловой трубы 5. В стенке трубы 5 выполнено

2 с плоскими стенками устройства. В стенке ТТ 5, контактирующей с П 1, соосно с его КВ 3 выполнено заправочное отверстие 6. В П 1 выполнено отверстие 7 для подсоединения к системе заправки. Снаружи КВ 3 пуансона установлена уплотнительная кольцевая прокладка 9. На участках контакта стенок 4 ТТ выполнены дискретно расположенные дистанционирующие выдавки 10. КВ 3 пуансона и матрицы соединены радиальными перемычками.

Участок стенЬк сдавливают П 1 и матрицей при их нагреве. Выдавки 10 распрямляются, а на участках выступов П 1 и матрицы происходит холодная сварка стенок ТТ и ее герметизация. 1 з.п. ф-лы, 4 ил. заправочное отверстие 6, а соосно с ® ним в пуансоне 1 — отверстие 7, снаб- фф женное штуцером 8 для подсоединения ам,Д к системе заправки теплоносителем

{хладагентом). Пуансон 1 снаружи выступов 3 снабжен уплотнительной коль- р цевой прокладкой 9, а стенки 4 трубы имеют дискретно расположенные дистанционирующие выдавки 10. Кольцевые выступы 3 на пуансоне 1 и матрице 2 соединены радиальными перемычками (не показаны). После герметизации на стенках трубы 5 остают- > ся кольцевые и радиальные пазы 11 и

12 соответственно. Уплотнительная прокладка 9 служит для герметизации отверстия 6 при заправке трубы теплоносителем. Матрица и пуансон снабжены нагревателями 13 и 14.

Формула изобретения

1. Устройство для герметизации емкостей с двумя плоскими стенками, контактирующими между собой, содержащее пуансон и матрицу, имеющие по крайней мере одну пару кольцевых выступов, размещенных напротив друг друга, и контактирующие с указанными

Составитель А.Лобанов

Редактор А,Orap Техред М.Моргентал Корректор Т. Колб

Заказ 4100 Тираж 570 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Я-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101

3 13

Герметизацию тепловой трубы 5 осу-. ществляют следующим образом.

После заправки трубы 5 и обезгаживания ее полости сдавливают участок стенок 4 пуансоном 1 и матрицей

2 при их нагреве, при этом выдавки

l0 распрямляются. На участках кольЦевых и радиальных выступов пуансона и матрицы происходит холодная сварка стенок трубы и ее герметизация.

77562 4 плоскими стенками, о т л и ч а ю— щ е е с я тем, что, с целью расширения области применения устройства путем использования его для герметизации плоской тепловой трубы после заправки теплоносителей, в стенке тепловой трубы, контактирующей с пуансоном, соосно с его кольцевым выступом выполнено заправочное отвер" стие, а в самом пуансоне — отверстие для подсоединения к системе заправки, при этом пуансон снаружи кольцевого выступа снабжен уплотнительной кольцевой прокладкой, а на участках контакта стенок трубы выполнены дискретно расположенные дистанционирующие вьщавки, 2, Устройство по п.1, о т л и— ч а ю щ е е с я тем, что выступы пуансона и матрицы соединены радиальными перемычками.
