Способ определения удельной поверхности порошков сульфидных минералов

Способ определения удельной поверхности порошков сульфидных минералов

Иллюстрации

Показать все

Реферат

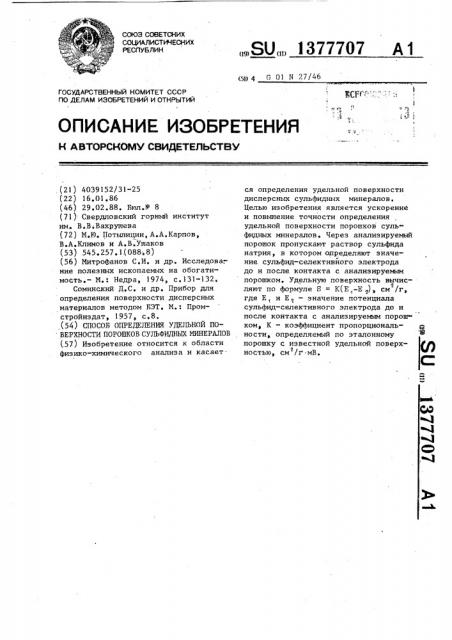

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1377707 А 1 (51) 4 (т 01 1)1 27/46

ВСРП".""

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4039152/31-25 (22) 16.01 ° 86 (46) 29,02.88. Бюл.№ 8 (71) Свердловский горный институт им. В.В.Вахрушева (72) M,И. Потылицин, А.А.Карпов, В.А.Климов и А.В.УУшаков (53) 545.257.1(088;8) (56) Митрофанов С.И. и др. Исследова-, ние полезных ископаемых на обогатимость. — M.: Недра, 1974, с.131-132.

Соминский Д.С. и др. Прибор для определения поверхности дисперсных материалов методом БЭТ. М.: Промстройиздат, 1957, с,8. (54) СПОСОБ ОПРЕДЕЛЕНИЯ УДЕЛЬНОЙ ПО ВЕРХНОСТИ ПОРОШКОВ СУЛЬФИДНЫХ МИНЕРАЛОВ (57) Изобретение относится к области физико-химического анализа и касается определения удельной поверхности дисперсных сульфидных минералов.

Целью изобретения является ускорение и повышение точности определения удельной поверхности порошков сульфидных минералов. Через анализируемый порошок пропускают раствор сульфида натрия, в котором определяют значение сульфид-селективйого электрода до и после контакта с анализируемым порошком. Удельную поверхность вычисляют по формуле S = K(E„-Е,), см /r, l где Е, и Š— значение потенциала сульфид-селективного электрода до и после контакта с анализируемым порошком, К вЂ” коэффициент пропорциональ- р ности, определяемлй по эталонному порошку с известной удельной поверхностью, см /r .ìÂ.

1377707

S = K(Zt-Е,), cM "/I., значение потенциала сульфид-селективного электрода до и после контакта с анализируе.

MbM IIOPOIDKOM MB коэффициент пропорциональности, определяемый по эталонному порошку с известной удельной поверхностьв, см /r-мВ.

2 где Е„и Е

Составитель А.Федосеев

Редактор M,Òoâòèí Техред А.Кравчук Корректор М.Пожо

Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д,4/5

Заказ 863/38

Производственно-полиграфическое предприятие, г,ужгород, ул.Проектная,4

Изобретение относится к физикохимическому анализу и может найти применение в лабораторной практике.

Цель изобретения — ускорение и

5 повышение точности определения удельной поверхности порошков сульфидных минералов.

Пример. Навеску анализируемого порошка помещают в кювету. на 10 фильтровальную бумагу, выравнивают и закрывают сверху фильтровальной бумагой. В кювету заливают 1Х-ный (мас.) раствор сульфида натрия и пропускают этот раствор через анали- 15 зируемый порошок, создавая под навеской разряжение, обеспечивающее пропускание раствора 4 — 6 с..Измеряют .значение потенциала сульфид-селективного электрода в растворе сульфида 0 натрия до и после контакта с анализируемым порошком. Значение удельной поверхности поронка определяют по формуле S = К(Е„-Z,), см /г. Значение коэффициента К определяют с исполь-. зованием эталонного порошка с изве стной удельной поверхностьв путем проведения операций по измерению значения потенциала сульфид-селективного электрода до и после контакта,30 раствора с поронком сульфидного материала.

1 r пирита с величиной удельной поверхности S = -440 см /r помещают в

1 кювету и заливают 100 мл 1%-ного (мас.) раствора сульфида натрия, пропускают раствор через слой пирита и определяют значения Е „ и Е, равными

640 и 552 мВ соответственно, исходя из которых значение К определяют

2 равным 3,73 см /г мВ.

За время контакта менее 4 с равновесие между поверхностьв анализируемого порошка и электролитом не успевает установиться, при времени контакта больне 6 с может наблюдаться окисление сульфид-ионов на поверхности порошка растворенным кислороl дом, что снижает точность определения удельной поверхности.

Формула изобретения

Способ определения удельной поверхности порошков сульфидных минералов, включающий помещение пробы в кювету, создание разряжения под пробой материала, о т л и ч а в щ и й— с я тем, что, с цельв сокращения времени и повышения точности определения, через слой анализируемого порошка пропускают водный раствор сульфида натрия 4 — 6 с и измеряют значение потенциала сульфид-селективного электрода в растворе до и после контакта с анализируемым порошком и вычисляют значение удельной поверхности S поронка по формуле
