Устройство для намагничивания изделий при дефектоскопии

Устройство для намагничивания изделий при дефектоскопии

Иллюстрации

Показать все

Реферат



Изобретение относится к неразрушающему контролю и может быть использовано для намагничивания движущихся изделий в процессе контроля. Целью изобретения является повышение надежности контроля при дефектоскопии движущихся сложнопрофильных изделий. Цель достигается тем, что цилиндрический ферромагнитный магнитопровод состоит из двух независимых частей 2,3 с закрепленными на концах жестко дисковыми полюсами 4,5. Каждая часть магнитопровода установлена на подшип НИКИ, а охватывающая магнитопровод намагничивающая катзлика 6 выполнена протяженной от одного дискового полюса до другого. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1

„„Я0„„1377?10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н. A BTOPCHOMV СВИДЕТЕЛЬСТВУ

СО ь 1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ (21) 3939638/25-?8 (22) 07.08.85 (46) 29.02.88. Бюл.N - 8 (71) Институт прикладной .физики

AH БССР (72) Н.Н.Зацепин, П.П.Асташенко и Н.И.Рысейкин (53) 620.179.14(088.8) (56) Авторское свидетельство СССР

Ф 864108, кл. G 01 И 27/90, 1981. (54) УСТРОЙСТВО ДЛЯ НАМАГНИЧИВАНИЯ

ИЗДЕЛИЙ ПРИ ДЕФЕКТОСКОПИИ (57) Изобретение относится к неразрушающему контролю и может быть ис(51 )4 G 01 N ?7/85, Н Ol F 13/00 пользовано для намагничивания движущихся изделий в процессе контроля.

Целью изобретения является повышение надежности контроля при дефектоскопии движущихся сложнопрофильных изделий.

Цель достигается тем, что цилиндрический ферромагнитный магнитопровод состоит из двух независимых частей

2 3 с закрепленными на концах жестко дисковыми полюсами 4,5. Каждая часть магнитопровода установлена на подшипники, а охватывающая магнитопровод намагничивающая катушка 6 выполнена протяженной от одного дискового полюса до другого. l з.п. ф-лы, 1 ил.

1377710

Составитель А,Бодров

Редактор M,Tîâòèí Техред А.Кравчук Корректор М.Пожо

Заказ 863/38

Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, r.Óæãîðoä, ул.Проектная,4

Изобретение относится к неразрушающему контролю и может быть использовано для намагничивания иэделий при дефектоскопии.

Цель изобретения — повышение надежности контроля при дефектоскопии за счет снижения потерь при намагничивании сложнопрофильных изделий.

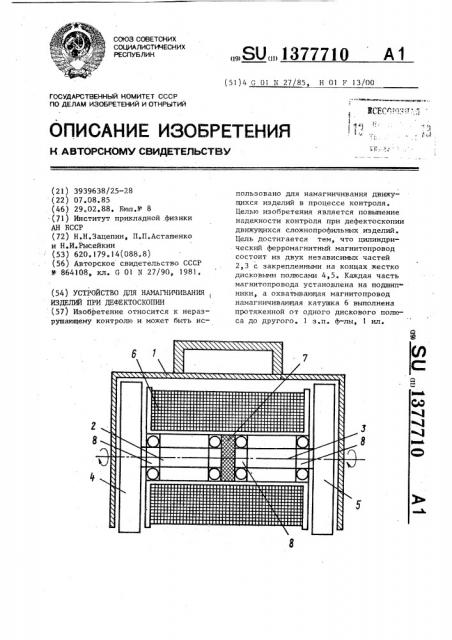

На чертеже показано устройство для намагничивания изделий при дефектоскопии

Устройство содержит корпус 1, ферромагнитный цилиндрический магнитопровод, состоящий из двух независимых частей 2,3 с дисковыми полюсами

4,5 ° закрепленных жестко на концах, и охватывающую магнитопровод протяженную намагничивавщую катушку 6, скрепленную с корпусом I, причем магнитопровод разделен поперечным зазором с прокладкой 7, а каждая часть магнитопровода установлена на подшипниках 8.

Устройство работает следующим 25 образом.

Намагничивающее устройство устанавливается на поверхности изделия (не показано), включается намагничивающий ток, который, проходя по вит- gp кам намагничивающей катушки 6 электромагнита, создает магнитный поток в участке изделия между дисковыми полюсами 4,5. В местах нарушений сплошности металла образуются потоки рассеяния, которые считываются магнитным носителем или визуализируются магнитной суспензией (не показано).

Выполнение цилиндрического магнито провода из двух независимых вращающих ся частей 2,3 с дисковыми полюсами на концах, а намагничивающей катушки, протяженной вдоль оси магнитопровода, позволяют контролировать изделия сложного профиля и снизить потери магнитного потока.

Формула изо бретения

1. Устройство для намагничивания изделий при дефектоскопии, содержащее корпус, ферромагнитныи цилиндрический магнитопровод с дисковымй полюсами на концах и охватывающую магнитопровод цилиндрическую намагничивающую катушку, жестко закрепленную в корпусе,.о т л и ч а ю— щ е е с я тем, что, с целью повышения надежности контроля, цилиндрический магнитопровод составлен из двух разделенных поперечным зазором частей, установленных с возможностью независимого поворота вокруг своих осей, дисковые полюса закреплены на концах магнитопровода жестко, а намагничивающаяся катушка выполнена протяженной вдоль оси магнитопровода.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что оно снабже" но прокладкой из немагнитного материала, размещенной в поперечном зазоре частей магнитопровода.
