Способ определения равномерности смешивания синтетических волокон при получении нетканых материалов

Способ определения равномерности смешивания синтетических волокон при получении нетканых материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к производству нетканых материалов различного ассортимента путем фо15мирования и закрепления волокнистого холста с использованием различных волокнистых материалов и их смесей. Цель изобречтения - повьшение точности и упрощение контроля равномерности смешивания волокон. Суть способа заключается в следующем. Волокна предварительно рыхлят, дозируют по массе и смешивают . Для оценки равномерности смешивания отбирают от каждой партии волокон в три контрольных пробы смеси, а также по три пробы каждого вида волокон. Все пробы помещают в термостат и в течение 1 ч нагревают при 150 С. Значительно упрощается контроль равномерности распределения волокон каждого вида в объеме волокнистого холста. Вместо 20 контрольных проб достаточно отобрать лишь 3 пробы . 1 з.п.ф-лы, 2 ил. Ш (Л

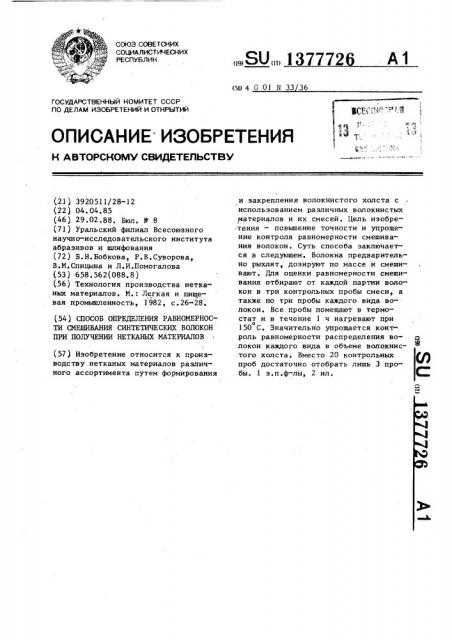

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„SU„„137772 (50 4 G 01 М 33 36

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н АBTOPCKOMY СВИДЕТЕЛЬСТВУ (21 ) 3920511/28-.12 (22) 04. 04.85 (46) 29.02.88. Бюл. У 8 (71) Уральский филиал Всесоюзного научно-исследовательского института абразивов и шлифования (72) Б.Н.Бобкова, P.В.Суворова, В.М.Спицына и Л.И.Помогалова (53) 658.562(088.8) (56) Технология производства нетканых материалов. М.: Легкая и пищевая промышленность, 1982, с.26-28. (54 ) СПОСОБ ОПРЕДЕЛЕНИЯ РАВНОМЕРНОСТИ СМЕШИВАНИЯ СИНТЕТИЧЕСКИХ ВОЛОКОН

ПРИ ПОЛУЧЕНИИ НЕТКАНЫХ МАТЕРИАЛОВ (57 ) Изобретение относится к произ» водству нетканых материалов различного ассортимента путем формирования и закрепления волокнистого холста с использованием различных волокнистых материалов и их смесей. Цель изобре:тения — повышение точности и упрощение контроля равномерности смешивания волокон. Суть способа заключается в следующем. Волокна предварительно рыхлят, дозируют по массе и смешивают. Для оценки равномерности смешивания отбирают от каждой партии волокон в три контрольных пробы смеси, а также по три пробы каждого вида волокон. Все пробы помещают в термостат и в течение 1 ч нагревают при о

150 С. Значительно упрощается контроль равномерности распределения волокон каждого вида в объеме волокнис" того холста. Вместо 20 контрольных проб достаточно отобрать лишь 3 пробы. 1 з.п.ф-лы, 2 ил.

1377726

Изобретение относится к производству нетканых материалов различного инструмента путем формирования и закрепления волокнистого холста с ис- 5 пользованием различных волокнистых мате риалов и их см е сей .

Целью изобретения является повышение точности и упрощение контроля равномерности смешивания волокон. fQ

На фиг.l представлено приобретение характерной окраски волокнами в результате тормоокислительной деструкции; на фиг.2 — изменение прочнос" ти волокон в результате нагрева при .5 различных температурах в течение l ч.

Контрольные пробы подвергают термо о статированию в течение 1 ч при .150 С и по равномерности цветовой окраски пробы, приобретаемой после термообра- 20 ботки вследствие окислительных процессов вещества волокон, судят о равномерности их смешивания.

При необходимости определения характера распределения каждого вида . волокон в смеси одновременно с контрольными пробами термостатируют пробы каждого вида волохон. При этом каждое волокно после термостатирования при данной температу- 30 ре приобретает характерную окраску.

Например, волокно нитрон приобретает оранжевую окраску, поливинилхлоридное — фиолетовую, лавсан — белую.

Сравнивая окраску контрольной пробы с окраской проб волокон, входящих в состав смески, визуально оценивают, равномерность их смешивания. При необходимости вносят коррективы в режимы рыхления и смешивания волокон. 40

Пример . Дпя изготовления нетканого полотна берут смеску синтетических волокон по массе: нитрон 707., поливинилхлоридное волокно 30Х.

Волокна предварительно рыхлят, до- 45 зируют по массе и смешивают. Для оценки равномерности смешивания отбирают от каждой партии волокон в количестве не более 1000 -кг три контрольных пробы смески волокон по 100 г каждая, а также три пробы каждого вида волокон по 100 г. Все пробы помещают в термостат и в течение 1 ч

О нагревают при 150 С.

Если все контрольные пробы приобретают после термостатирования равномерную светло-коричневую окраску, то это свидетельствует о равномерном смешивании волокон, Неравномерность окраски всех или одной из контрольных проб, характеризуемая чередованием, например, фиолетовых и светлокоричневых участков, свидетельствует о неравномерности распределейия в смеске поливинилхлоридного волокна, поскольку окраска его пробы имеет фиолетовый цвет. Вносят коррективы в режимы рыхления и дозирования поливинилхлоридного волокна. Вторично определяют равномерность смешивания предлагаемым способом. После подтверждения равномерности смешивания предлагаемым способом смески волокон подвергают ее дальнейшей переработке в волокнистый холст, закрепляемый, например, иглопрокаливанием.

В предлагаемом способе температуо ра испытания (150 С) принята, исходя из физического смысла (скорость протекания термоокислительной деструкции, которая при температуре менее

1 50 С ниже, а при температуре более

150 С выше), а также физиологических особенностей человеческого глаза.

Распознавание цвета в смеси волокон затруднительно для глаза как при слабом окрашивании волокон, так и при четком окрашивании в цвета близкие друг к другу.

Экспериментально установлено, что синтетические волокна приобретают характерную окраску при 125, 150 и 175 С/см (фиг.l). В промежутках между этими температурами окраска во" локон носит преимущественно неопреденный (промежуточный) характер. Как следует из фиг.l, при 125 С волокна имеют бледную слаборазличимую в смес" ке окраску. При 175 С волокна (кроме лавсана) окрашиваются в яркие, но практически одинаковые цвета. При а

150 С все волокна имеют характерную и отличающуюся друг от друга окраску.

Вследствие этого эта температура принята за контрольную при определении равномерности смески волокон.

Характерное окрашивание волокон, о соответствующее 150 С, может произойти и при температурах 149 5; 14912б С, но может и нс произойти. Зто обусловлено незначительными отклонениями в химическом составе волокон одного аида но разных партий. Однао о ко все виды волокон при 150 обязательно имеют характерное окрашивание в соответствии с фиг,2.

1377726

При температурах больше 150 С, т.е.

150,5; 151 †1 С окраска, приобретенная при l50 С, сохраняется (фиг.l), но при этом времени на нагрев затра5 чивается больше и удлиняется время испытания.

Для пояснения выбранного значения температуры приводим фиг.2. Как следует из фиг.2,при 150 С резко изменяется скорость термоокислительной деструкции, что и обуславливает приобретение характерной окраски. Так, для полиамидного волокна при 120149,5 С скорость потери прочности

V 0,4%/град, при 150; 150,5-160 С

V 3,5%/град. Для полиакрилнитрильного волокна при 110-149 5 С V 0,03%/град при 150 150,5-160 V 1%/град.

Таким образом, предлагаемый способ повьппает точность определения рав" номерности смешивания синтетических волокон при получении нетканых материалов, а также упрощает контроль 25 по числу отобранных контрольных проб.

Вместо двадцати достаточно отобрать всего лишь три пробы. Кроме того, обеспечивается возможность определения равномерности смешивания как в 30 процессе рыхления и приготовления во" локнистого холста, так и в готовом материале, что дает возможность сразу же воздействовать на техпроцесс, 175 С

Мел иЮ внося коррективы, обеспечивающие повьппение смешивания волокон.

Формула изобретения

l. Способ определения равномерности смешивания синтетических волокон при получении нетканых материалов, включающий периодический отбор контрольных проб в процессе приготовления смески, укладку волокон в волокнистый холст и оценку равномерности смешивания синтетических волокон, отличающийся тем, что, с целью повьппения точности и упрощения контроля, контрольные пробы предварительно подвергают термостатированию в течение 1 ч при 150 С, а о равномерности смешивания синтетических волокон судят по цветовой окраске контрольных проб, приобретаемых после термообработки.

2, Способ по п.l о т л и ч а ю— шийся тем, что, с целью повышения точности определения неравномерности распределения каждого вида волокон в смеске, одновременно с контрольными пробами термостатируют пробы каждого вида смешиваемых волокон, а оценку распределения каждого вида волокна в смеске производят путем сравнения их окраски с окраской контрольных проб.

13? 7726

150 С

80 е \ ь 6tt о

Фд

В

2У

4О Ю 120 160 2М

Температура, С

ЧЬг.Z

Составитель Л.Прохорова

Техред М.ДИцык Корректор В.Бутяга

Редактор Э.Слиган

Заказ 864/39 Тираж 847 Подписно е

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35,Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4
