Устройство для контроля цифрового аппарата магнитной записи

Устройство для контроля цифрового аппарата магнитной записи

Иллюстрации

Показать все

Реферат



Изобретение относится к приборостроению . Цель изобретения - снижение погрешности контроля за счет повышения устойчивости тактовой синхронизации при выпадениях сигнала. При наличии достоверно воспроизведенной строки на выходе элемента 13 сравнения кодов формируется нулевой уровень, закрывающий элемент И 6, что препятствует прохождению ложного импульса ошибки. При сбоях в канале синхронизации на выходе блока 4 выделения импульса ошибки формируется импульс ошибки длительностью в один такт. На выходе дешифратору 14 остается постоянным нулевой уровень, что препятствует прохождению импульсов ошибок на счетчик 7. Сбои синхронизации не оказывают влияния на подсчет ошибок. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (51) 1 G 11 В 27/36

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2 1) 4096269/24-10 (22) 04.08.86 (46) 29.02.88. Бюл. Р 8 (72) С.Д.Малахов, А.Г.Солошенко, .

В.В.Дмитриев, С.A.Êîñàðåâ и А.Н.Дебальчук (53) 534.852(088,8) (56) Авторское свидетельство СССР

Р 781969, кл. G 11 В 27/36, 1979, Авторское свидетельство СССР

Ф 1016829, кл. С 11 В 27/36, 1986. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЦИФРОВОГО АППАРАТА МАГНИТНОЙ ЗАПИСИ (57) Изобретение относится к приборостроению. Цель изобретения — .снижение погрешности контроля за счет поФ вышения устойчивости тактовой синхронизации при выпадениях сигнала.

При наличии достоверно воспроизведенной строки на выходе элемента 13 сравнения кодов формируется нулевой уровень, закрывающий элемент И 6, что препятствует прохождению ложного импульса ошибки. При сбоях в канале синхронизации на выходе блока 4 выделения импульса ошибки формируется импульс ошибки длительностью в один такт. На выходе дешифратора 14 остается постоянным нулевой уровень, что препятствует прохождению импульсов ошибок на счетчик 7. Сбои синхрониэа° ции не оказывают влияния на подсчет ошибок. 1 ил.

1377907

Изобретение относится к приборостроению, а именно к устройствам для контроля цифрового аппарата магнитной записи.

Целью изобретения является снижение погрешности контроля за счет повышения устойчивости тактовой синхронизации при выпадениях сигнала.

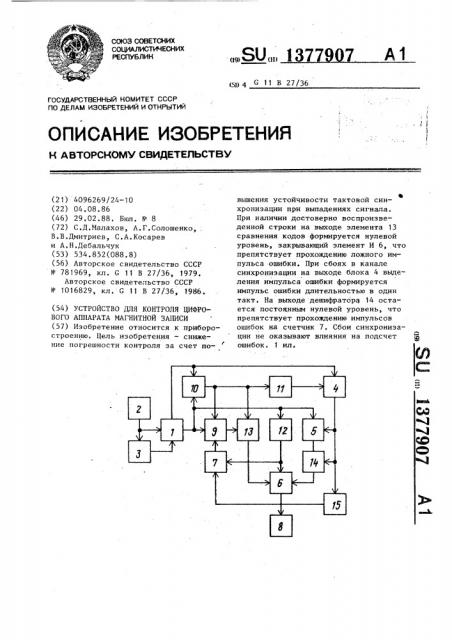

На чертеже приведена функциональная схема устройства для контроля цифрового аппарата магнитной записи.

Устройство для контроля цифрового аппарата магнитной записи содержит аппарат 1 магнитной записи, подключенный входами к выходу задающего генератора 2 непосредственно и через первый счетчик 3 импульсов первым выходом к входу блока 4 выделения импульсов ошибок, подсоединенного выхо- 2р дом к входу триггера 5, и вторым входом — к соединенным между собой первым входам первого 6 и второго 7 элементов И, соединенных выходами соответственно с входом второго счетчика 25

8 импульсов и с синхронизирующим входом третьего счетчика 9 импульсов, и к синхронизирующему входу регистра 10, подсоединенного выходом к второму входу блока 4 выделения импуль- 30 сов ошибок, соединенного выходом с вторым входом второго элемента И 7, а триггер 5 подключен выходом к второму входу первого элемента И 6.

Кроме того, устройство для контро- 35 ля цифрового аппарата магнитной запиll ll си содержит блок 1 1 добавления 1 ждущий муль тивибратор 1 2, элемент 1 3 сравнения кодов, дешифратор 1 4 и элемента НЕ 1 5, включенный между выходом триггера 5 и в торым входом второго элемента И 7 . Блок 1 1 добавления " 1 " включен между выходом регистра 1 0, подключенного входом к первому выходу аппарата 1 магнитной записи, и вторым входом блока 4 выделения импульсов ошибок, подключенного выходом к соответствующему входу д ешифратора 1 4, включ ен но го между выходом триггера 5, подключенного си нхро низирующим входом к второму выходу аппарата 1 записи магнитной, и вторым входом первого элемента И 6 .

При этом элемент 1 3 сравнения кодов подключен первым- входом к соединенным м ежду собой выходу регистра 1 0 и информационному входу третьего счетчика 9 импульсов, со един енно го управляющим входом с вторым выходом аппарата 1 магнитной записи, вторым входом — к выходу третьего счетчика 9 импульсов и выходом — к третьему входу первого элемента И 6, соединенного первым входом через ждущий мультивибратор 12 с вторым выходом аппарата 1 магнитной записи.

Устройство работает следующим образом..

Задающий генератор 2 формирует тактовые импульсы с частотой повторения, равной частоте записи информации на магнитный носитель, которые поступают на вход синхронизации контролируемого аппарата 1 магнитной записи, а также на тактовый вход счетчика 3. По каждому тактовому импульсу счетчик 3 увеличивает свое состояние на единицу.

Сигналы с выхода каждого разряда счетчика 3 поступают на соответствующий канал аппарата 1 магнитной записи и записываются на магнитный носитель записи. Таким образом, каждое последующее значение записываемой строки кодовой последовательности на единицу больше предыдущего. При воспроизведе— нии по тактовым импульсам с выхода синхронизации аппарата I магнитной записи каждое значение строки воспроизводимой кодовой последовательности запоминается в регистре 10, значению с помощью блока 11 добавления прибавляется единица, с выхода которого код поступает на второй вход блока 4 вьделения импульсов ошибок, где сравнивается со следующим значением воспроизводимой кодовой последовательности, поступающим с выхода аппарата 1 магнитной записи на первый вход блока 4 вьделения импульсов ошибок. При отсутствии ошибок в воспроизводимом тексте каждое последующее значение строки воспроизводимой кодовой последовательности на единицу больше предыдущего значения ° При этом на входы блока 4 вьделения импульсов ошибок поступают одинаковые коды, следовательно, на его выходе импульсы ошибок отсутствуют. При появлении заданного числа ошибок, вызванных искажением информационных символов на выходе блока 4 вьделения импульсов ошибок появляется импульс ошибки, который сдвигается на один такт с помощью триггера 5. В результате на выходе дешифратора 14, который вьделяет единичное состояние на своих входах, формируется импульс, который

1377907 си.

Подписное

Тираж 590

ПИИПИ Заказ 879/48

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, стробируется на элементе И 6 импульсами, сформированными ждущим мультивибратором 12 из воспроизводимых синхроимпульсов. Сформированные на выходе элемента И 6 импульсы ошибки подсчитываются счетчиком 8. При наличии двух подряд достоверно воспроизводи мых информационных строк на выходе блока 4 выделения импульсов ошибок формируется нулевой уровень, который, проходя через элемент НЕ 15 открыва-. ет элемент И 7, вследствие чего на синхронизирующий вход счетчика 9 поступает импульс, сформированный ждущим мультивибратором 12 и устанавливающий счетчик 9 в состояние, определяющееся кодом на выходе регистра 10. При наличии достоверной строки между двумя ошибочными строками на выходе дешифратора 14 формируется импульс ошибки длительностью три такта, т.е. достоверная строка воспринимается как ошибочная. Однако в этом случае код с выхода счетчика 9 сравнивается с помощью элемента 13 сравнения кодов с информационным кодом, поступающим с выхода регистра 10.

Так как при наличии безошибочных строк счетчик 9 устанавливается в сос->О тояние, соответствующее безошибочно воспроизведенной строке, и далее через каждый такт состояние счетчика увеличивается на единицу, то счетчик 9 является "эталоном" воспроизвоЮ 35 димой последовательности. При этом при наличии достоверно воспроизведенной строки на выходе элемента 13 сравнения кодов формируется нулевой уровень который закрывает элемент

И 6, что препятствует прохождению ложного импульса ошибки. При сбоях в канале синхронизации на выходе блока выделения импульса ошибки формируется импульс ошибки длительност ю 45 в один такт. При этом на выходе дешифратора 14 остается постоянным нулевой уровень, что препятствует прохождению импульсов ошибок на счетчик .7.

Таким образом, в предлагаемом устройстве сбои синхронизации не оказывают влияние на подсчет ошибок.

Формула изобретения

Устройство для контроля цифрового аппарата магнитной записи, содержащее аппарат магнитной записи, подключенный входами к выходу задающего генератора непосредственно и через первый счетчик импульсов первым выхо,дом к входу блока выделения импульсов ошибок, подсоединенного выходом к входу триггера, соединенные пермыми входами первый и второй элементы И, соединенные выходами соответственно с входом второго счетчика импульсов и синхронизирующим входом третьего счетчика импульсов, о т л и ч а ю щ е е с я тем, что, с целью снижения погрешности контроля за счет повышения устойчивости тактовой синхронизации при выпадениях сигнала, в него введены регистр, олок добавления "1", ждущий мультивибратор, элемент сравнения кодов, дешифратор и элемент НЕ, включенный между выходом блока выделения импульсов ошибок и вторым входом второго элемента И, блок добавления "1" включен между выходом регистра, подключенного входом к первому выходу аппарата магнитной записи, и вторым входом блока выделения импульсов ошибок, подключенного выходом к соответствующему входу дешифратора, включенного между выходом триггера, подключенного синхронизирующим входом к второму выходу аппарата магнитной записи, и вторым входом первого элемента И, причем элемент сравнения кодов подключен первым входом к соединенным между собой выходу регистра и информационному входу третьего счетчика импульсов, соединенного тактовым входом с вторым выходом аппарата магнитной записи и с синхронизирующнм входом регистра, вторым входом — к выходу третьего счетчика импульсов и выходом — к третьему входу первого элемента И, соединенного первым входом через ждущий мультивибратор с вторым выходом аппарата магнитной эапи
